Cablaggio della base di montaggio
Cablaggio
Assegnazione dei morsetti
5
l
132 EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
5.3.5 Assegnazione dei morsetti
I
Suggerimento:
Prima di innestare il modulo asse, completare il cablaggio della base
di montaggio. Con il modulo asse installato, i morsetti superiori
della base di montaggio non sono collegabili.

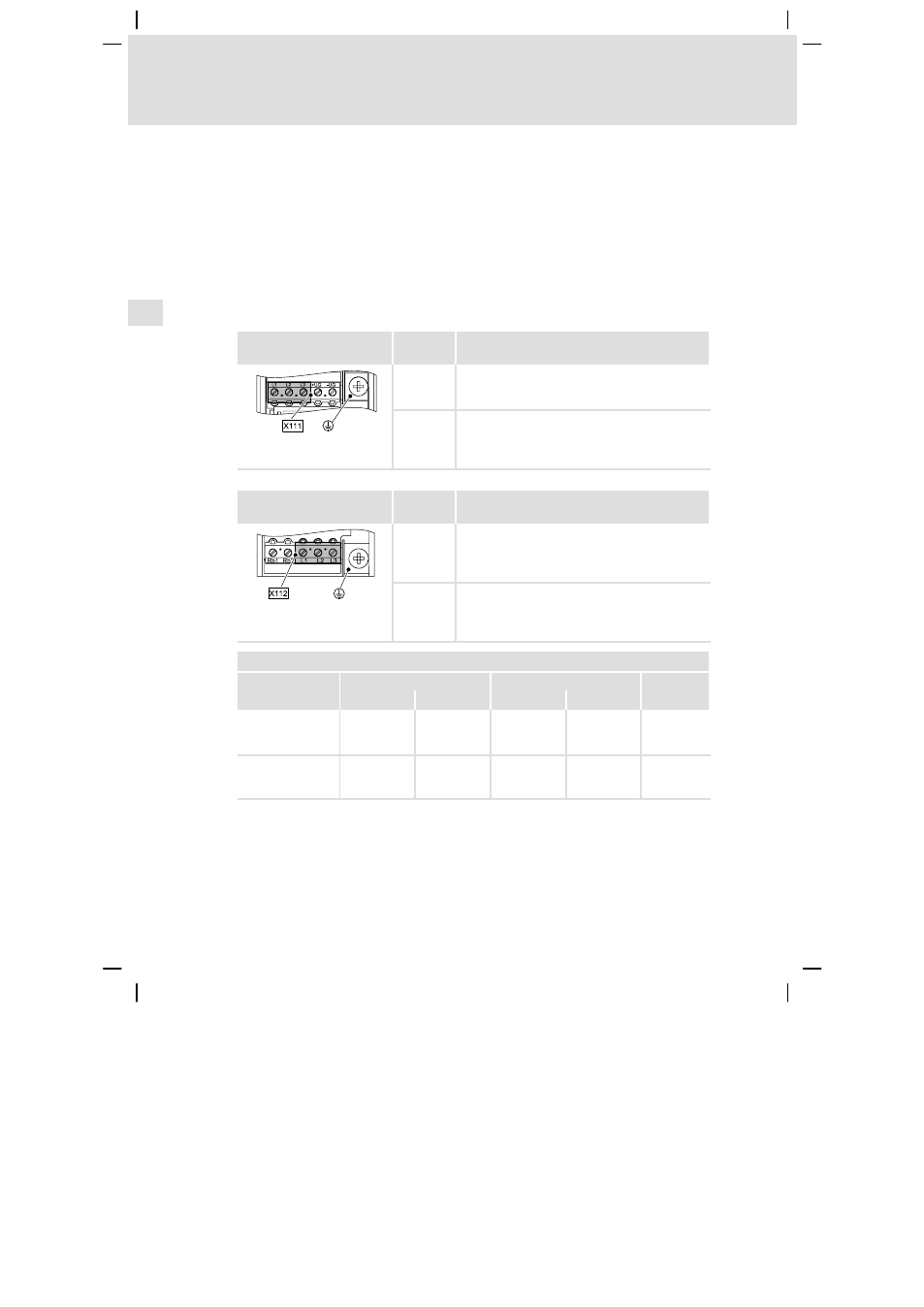

Rete
Morsettiera X111
(parte sinistra) Siglatura Descrizione
L1
L2
L3 Collegamento delle fasi di rete
E94APNE0xx4/E94AZxPxxx4: L1, L2, L3
E94ARNE0xx4/E94AZMR0xx4xDB: L1.1, L2.1, L3.1
+ Collegamento per il conduttore di PE lato
alimentazione mediante cavo con terminale ad
anello M5
SSP940X111
Morsettiera X112
(parte destra) Siglatura Descrizione
L1
L2
L3 Collegamento delle fasi di rete
E94APNE0xx4/E94AZxPxxx4:
in alternativa sotto L1, L2, L3
E94ARNE0xx4/E94AZMR0xx4xDB: L1.2, L2.2, L3.2
+ Collegamento per il conduttore di PE lato
alimentazione mediante cavo con terminale ad
anello M5
SSP940X112
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 1 + 2:
flessibile
con capocorda
2,5 12 0,5 ... 0,6 4.5 ... 6.2 PZ0
Taglia 3:
flessibile
con capocorda
10 6 1,2 ... 1,5 10.6 ... 13.3 PH1
