Cablear base de montaje
Esquema de conexiones
5
l
101 EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
Módulo de alimentación y realimentación
L3
N
PE
L1
L2
F1...F3 F4
K1
K1
K2
K1
L1 L2 L3
E94ARNE0xx4
X111
-UG
O
I
RFR
+UG
Rb2 Rb1
R
B
R
B
L1 L2 L3
X112
X5
GI RFR
J
. . .
ƒ
+ -
X8
+ +
+
E94AZPP0364
X2
GE 24E
‚
+ -
SB
‚
+ -
GE 24E
X323
X324
15
4
4
E94AZMR0xx4xDB
L1 L2 L3
X109
X110
L1.2 L2.2 L3.2
L1.1 L2.1 L3.1
X321
X322
X320
X4
GO DO2
K2
„
94PSPVR01

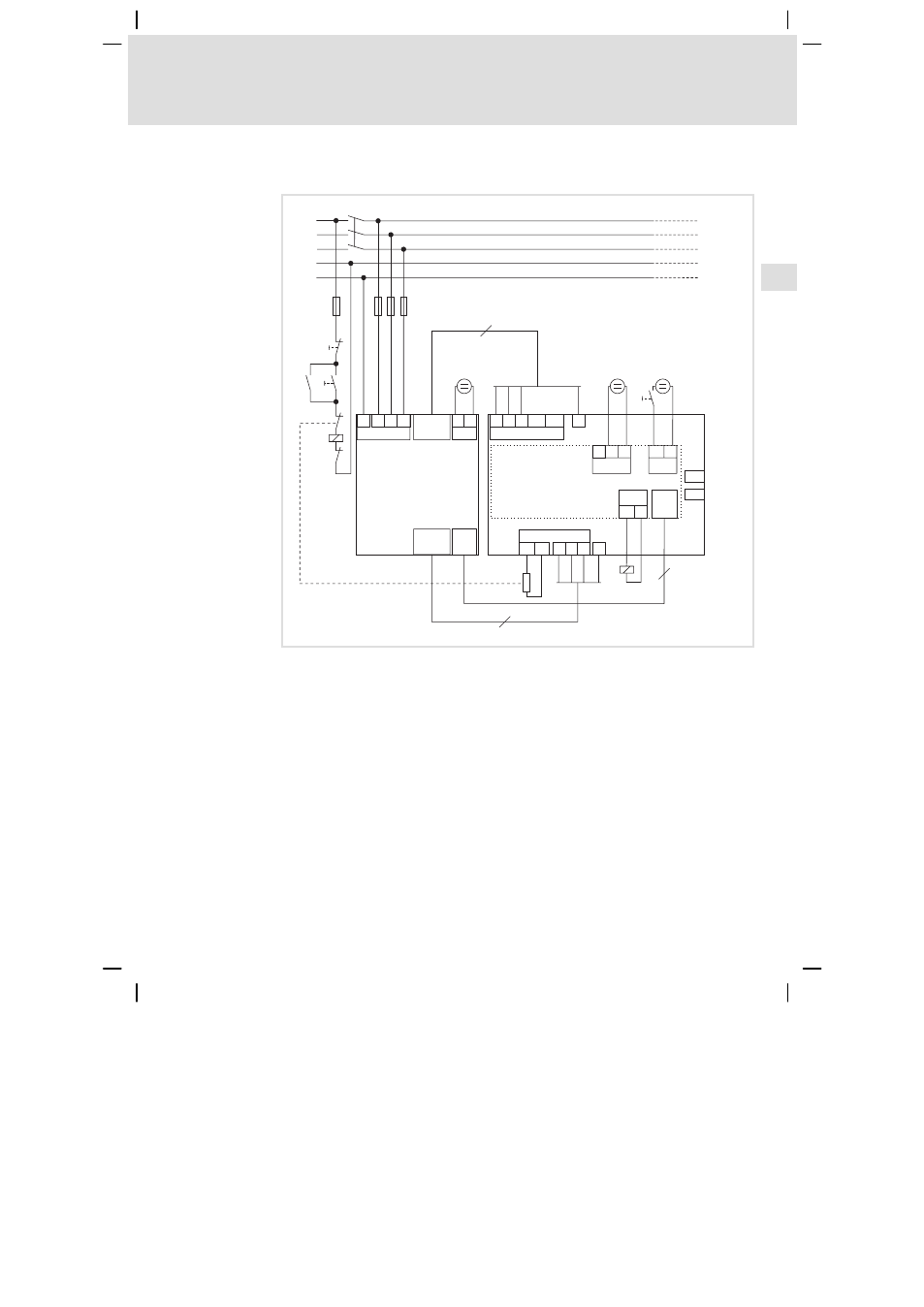

Fig.5−2 Ejemplo de conmutación base de montaje y módulo de alimentación y realimentación
E94ARNE0xx4 Módulo de alimentación y realimentación
E94AZPP0364 Base de montaje módulo de alimentación y realimentación
E94AZMR0... Filtro de red
F1 ... F4 Fusibles
RFR Habilitación de controlador (sólo para el funcionamiento con
realimentación)
K1 Contactor
RB Resistencia de frenado
‚ Fuente de 24V para la electrónica de control
(fuente de red con separación segura (SELV/PELV), según IEC 61131−2)
ƒ Fuente de alimentación de 24V para las entradas digitales según
IEC 61131−2
„ A partir de FW 02.00: desconexión por sobretemperatura
Carga DO2: máx. 50 mA
