Cablear base de montaje
Cableado
Asignación de bornes
l
106
EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
5.3.5

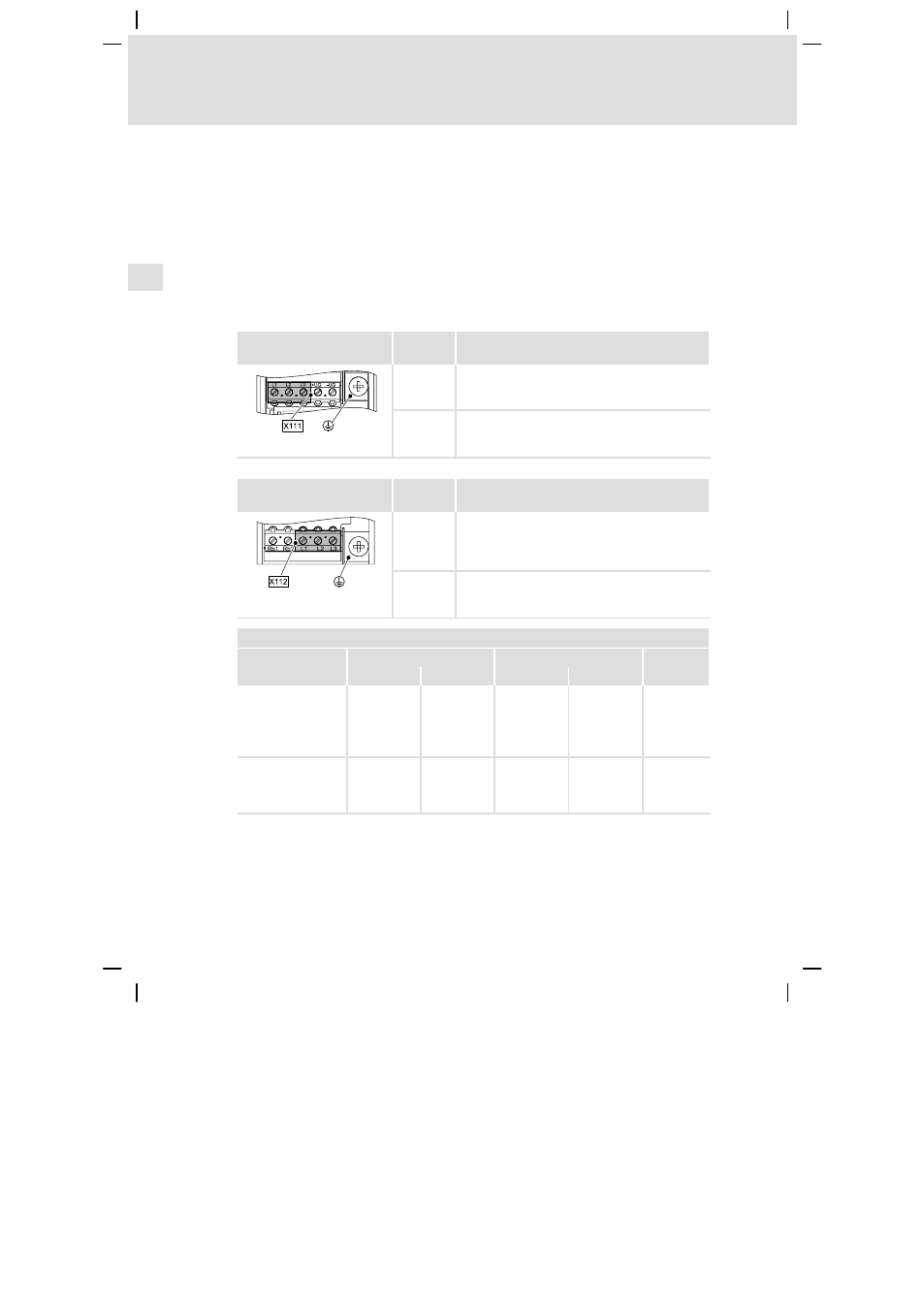

Asignación de bornes
I
¡Sugerencia!
Antes de colocar el equipo básico acabar el cableado de la base de
montaje, ya que no es posible acceder a los bornes superiores de la
base de montaje con el equipo básico colocado.
Red
Borne X111
(lado izquierdo)
Marcación
Descripción
L1
L2
L3
Conexión de las fases de red
E94APNE0xx4/E94AZxPxxx4: L1, L2, L3
E94ARNE0xx4/E94AZMR0xx4xDB: L1.1, L2.1, L3.1
+
Conexión para el conductor protector del lado red
con terminal de cable anular M5
SSP940X111
Borne X112
(lado derecho)
Marcación
Descripción
L1
L2
L3
Conexión de las fases de red
E94APNE0xx4/E94AZxPxxx4:
alternativa abajo L1, L2, L3
E94ARNE0xx4/E94AZMR0xx4xDB: L1.2, L2.2, L3.2
+
Conexión para el conductor protector del lado red
con terminal de cable anular M5
SSP940X112
Datos de bornes
Sección de cable máx.
Par de apriete
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
Tamaño de equipo
1 + 2:
flexible
con terminal
grimpado
2,5
12
0,5 ... 0,6
4.5 ... 6.2
PZ0
Tamaño de equipo 3:
flexible
con terminal
grimpado
10
6
1,2 ... 1,5
10.6 ... 13.3
PH1
