Cablaggio della base di montaggio
Schema di collegamento
5
l
127 EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
Modulo alimentatore con recupero in rete
L3
N
PE
L1
L2
F1...F3 F4
K1
K1
K2
K1
L1 L2 L3
E94ARNE0xx4
X111
-UG
O
I
RFR
+UG
Rb2 Rb1
R
B
R
B
L1 L2 L3
X112
X5
GI RFR
J
. . .
ƒ
+ -
X8
+ +
+
E94AZPP0364
X2
GE 24E
‚
+ -
SB
‚
+ -
GE 24E
X323
X324
15
4
4
E94AZMR0xx4xDB
L1 L2 L3
X109
X110
L1.2 L2.2 L3.2
L1.1 L2.1 L3.1
X321
X322
X320
X4
GO DO2
K2
„
94PSPVR01

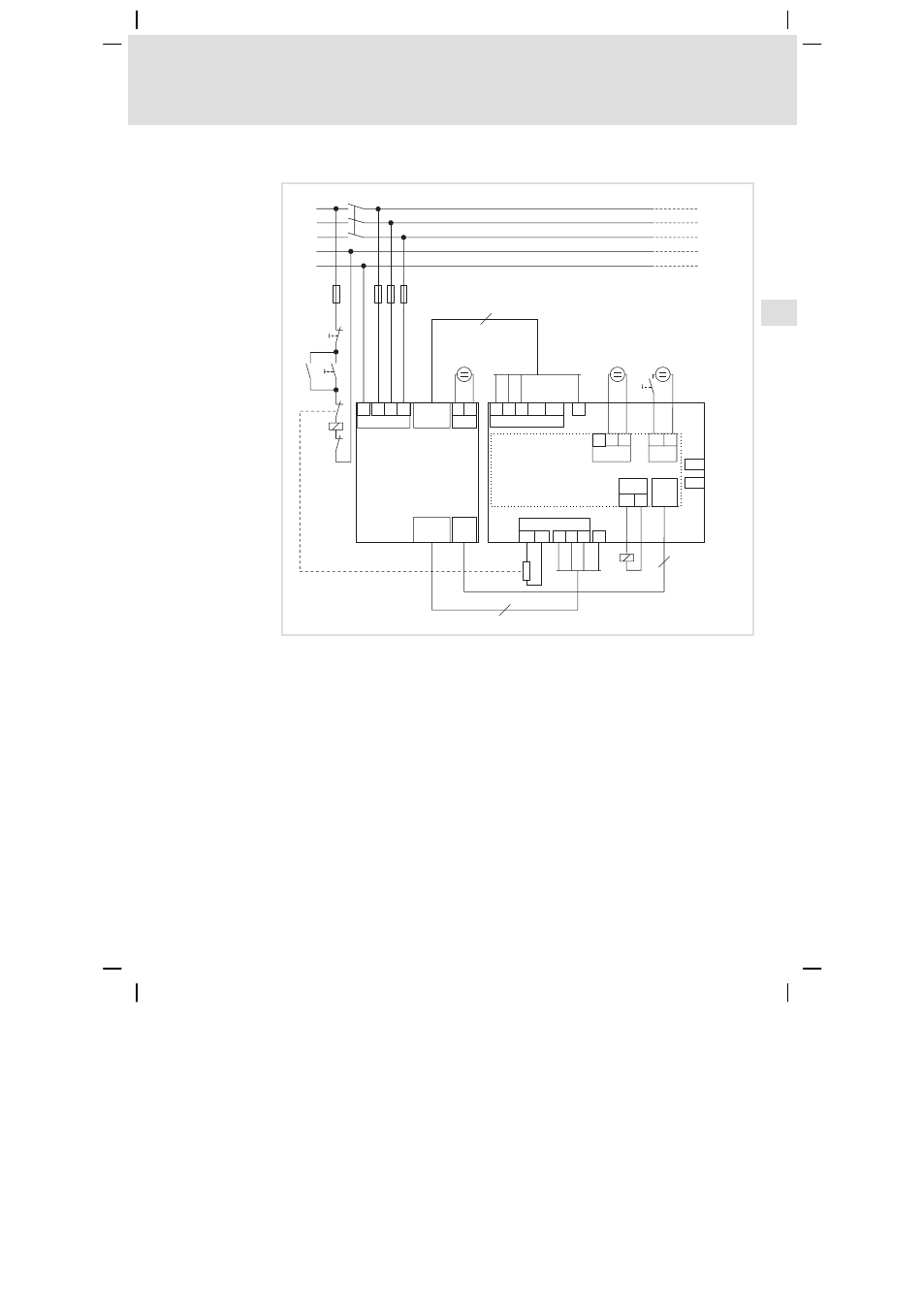

Fig.5−2 Esempio di collegamento della base di montaggio e del modulo alimentatore con
recupero in rete
E94ARNE0xx4 Modulo alimentatore con recupero in rete
E94AZPP0364 Base di montaggio del modulo alimentatore con recupero in rete
E94AZMR0... Filtro di rete
F1 ... F4 Fusibili
Abilitazione
controllo Abilitazione controllo (solo per il modo di funzionamento con
recupero in rete)
K1 Contattore di rete
RB Resistenza di frenatura
‚ Alimentatore a 24 V per l’elettronica di controllo
(alimentatore con isolamento sicuro (SELV/PELV) secondo
IEC 61131−2)
ƒ Tensione di alimentazione a 24 V per gli ingressi digitali secondo
IEC 61131−2
„ Da FW 02.00: disinserzione per sovratemperatura
Caricabilità DO2: max. 50 mA
