Page 100: Esquema de conexiones, 2 esquema de conexiones módulo de alimentación

Cablear base de montaje
Esquema de conexiones
l
100
EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
5.2
Esquema de conexiones
Módulo de alimentación
L3
N
PE
L1
L2
F1...F3
R
B
E94AxxExxxx
E94AZPxxxxx
X109
X110
Z1
E94APNE0xx4
24E GE
X11
E94AZPPxxxx
X109
X110
L1
L2
L3
X111
+UG -UG
L1 L2 L3
X112
Rb1 Rb2
K1
F4
K1
K1
O
I
R
B
J
+
-
3
+
+
SSP94PSP21

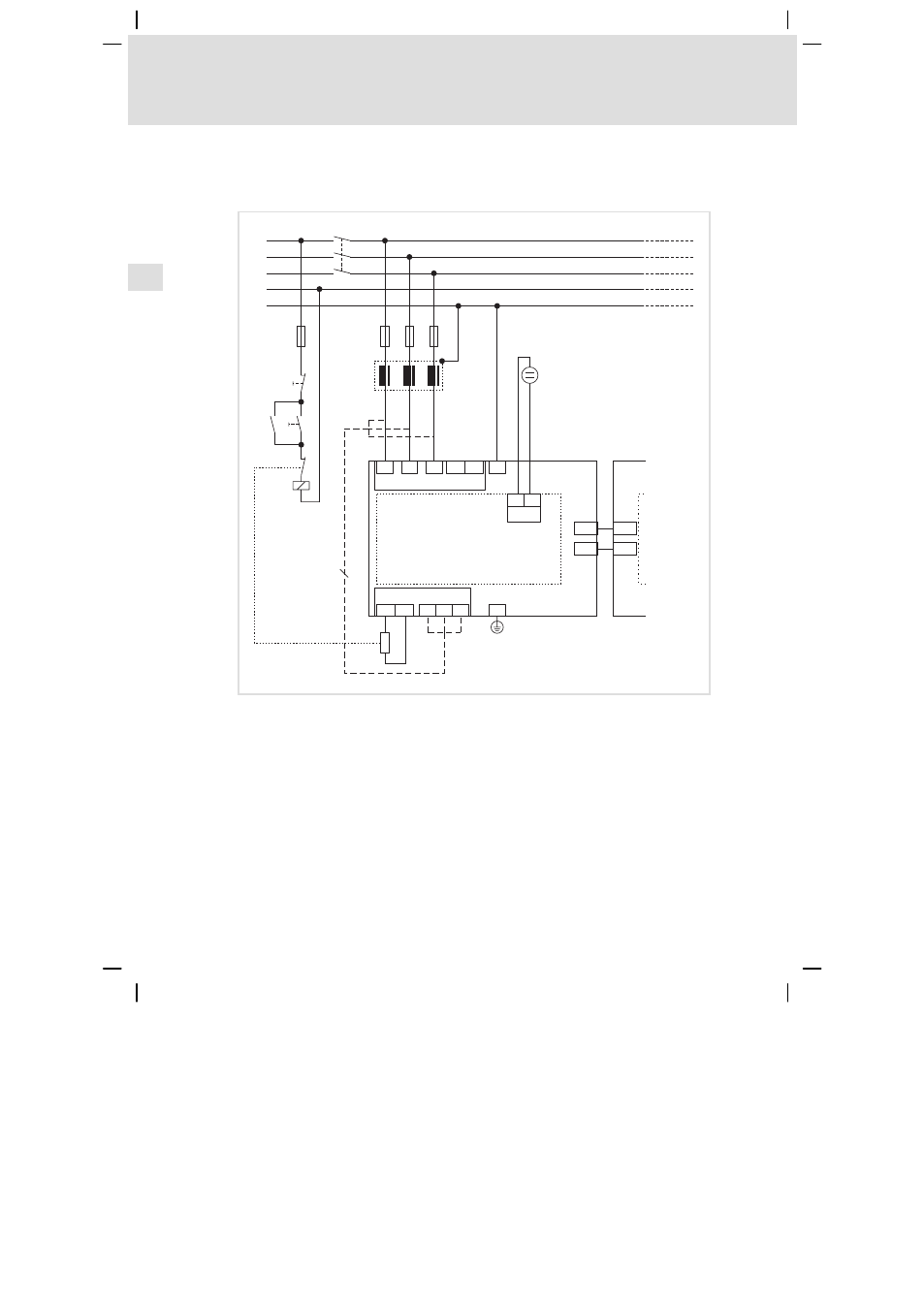

Fig.5−1
Ejemplo de conexión base de montaje y módulo de alimentación DC
E94APNExxx4
Módulo de alimentación DC 9400
E94AZPxxxxx
Base de montaje
E94AxxExxxx
Módulo de eje 9400
E94AZEX100
Punto de alimentación DC
F1 ... Fx
Fusibles
Z1
Filtro de red/RFI (opcional)
K1
Contactor
RB
Resistencia de frenado
Alternativa: conexión a red en la parte de abajo
Voltaje de alimentación de 24V para la electrónica de control según
IEC 61131−2
