Joystick electrical schematic, Joystick electrical schematic -32 – Kinze Grain Carts Rev. 7/14 User Manual
Page 68

M0238-01
Grain Cart
3-32
Rev. 4/13
TM
Lubrication and Maintenance
Wire
Size
Color
Function
From
To
W1
18 ga.
Red
Power +12v DC
Common
P1-1
W2
18 ga.
Green
Chassis Ground
Case
P1-2
W3
18 ga.
Black
Switched +12v DC
SW-1 NO
P1-3
W4
18 ga.
Yellow
Switched +12v DC
SW-2-NO-DWN
P1-4
W5
18 ga.
Orange
Switched +12v DC
SW-2-NO-UP
P1-5
W6
18 ga.
Blue
Switched +12v DC
SW-3-NO-DWN
P1-6
W7
18 ga.
Brown
Switched +12v DC
SW-3-NO-UP
P1-7
W8
18 ga.
Violet
Switched +12v DC
SW-4-NO
P1-8
W9
18 ga.
Gray
Switched +12v DC
TRG-1b-PULL
P1-9
W10
18 ga.
White
Switched +12v DC
TRG-1a-PUSH
P1-10
Open
---
---
Install Ladd 114017 plug
---
P1-11
Open
---
---
Install Ladd 114017 plug
---
P1-12

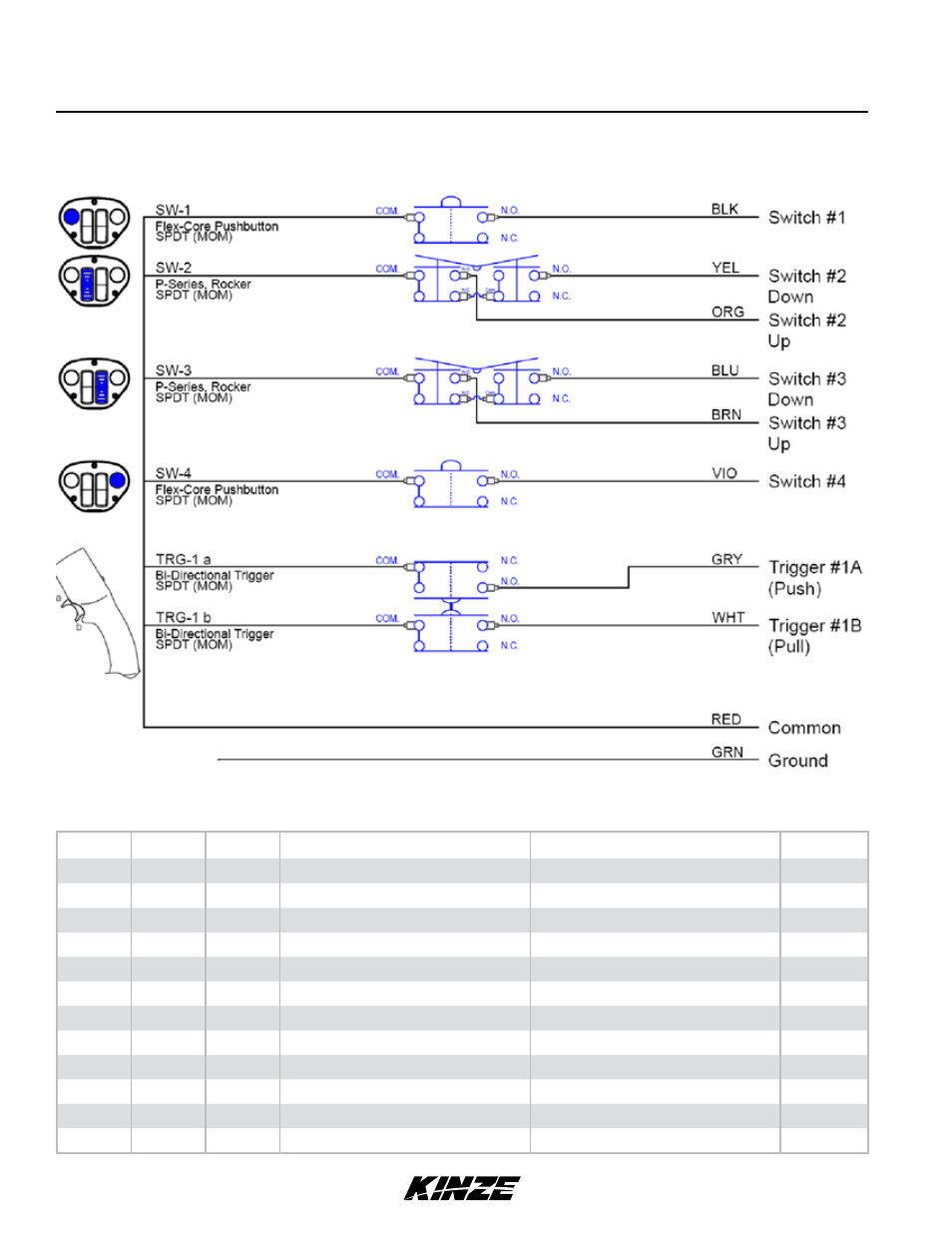

JOYSTICK ELECTRICAL SCHEMATIC
