Isobus diagram, System overview isobus diagram – Kinze ISOBUS Electronics Package (3000 Series) Rev. 5/14 User Manual
Page 12

M0246
ISOBUS
6
Rev. 5/14
TM
System Overview

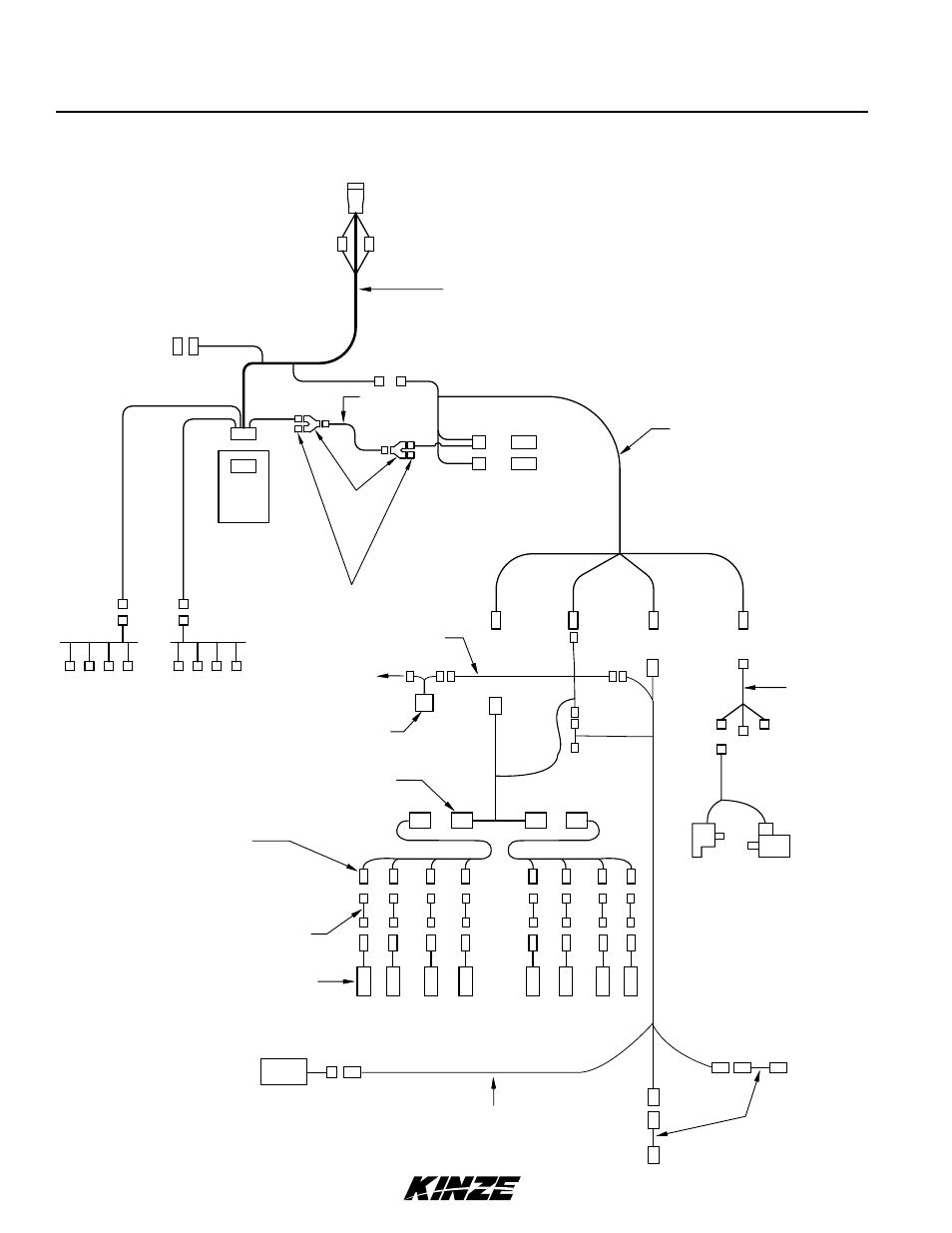

ISOBUS dIAGRAM
Mux B
(Front)
Mux A
(Rear)
Sensor Harnesses (Varies By # of Rows)
NOTE: Sensors for ASD, EdgeVac, PDP, Scale
and Jump Start/Implement can plug into
Mux A or Mux B.
PMM
PCM
Fuse 10 AMP
Fuse 20 AMP
Clutch
Control
Connects to
Sensor Harness
Hall Effect Adapter
Jump Start Cable
Ground
Implement
Switch
Implement
Switches
Encoder
Hydraulic
Motor
Implement Switch Extension Harness
Rate
Control
Rate Control
Cable
Clutch Adapter Cable
(Polarity Reversal Required)
3
1
2
ISOBUS (Tractor) Connection
ISOBUS Harness
Product Control Module
Cable
TBC
CAN Jumper
Cable
2-Way Terminating
Resistor
Y-Splitter
Clutch Cable
Electric Clutches
Jump Start
Sensor
Section Adapter Cable
