Benutzerhandbuch HYDACLab
®
23.10.2008
5
4.2 Analogausgang
Das Analogausgangssignal der Messwerte wird sequentiell an PIN 4 ausgegeben, wobei eine
Synchronisation mit der nachgeschalteten Steuerung Voraussetzung ist.
Die Ausgabe des Signals stellt sich wie folgt dar:
Erläuterung Ausgabe sequentieller Analogausgang (jeweils 4..20 mA):
Ausgangssignal Dauer
Startsignal:
20 mA
2 s
______________________________________________ Pause (4 mA)
2 s
Signal 1:
n.c.
0% (12 mA)
2 s
Pause (4 mA)
2 s
Signal 2:
relative Änderung der Dielektrizitätszahl -30% ... +30%
2 s
Pause (4 mA)
2 s
Signal 3:
relative Feuchte
0% ... +100%
2 s
Pause (4 mA)
2 s
Signal 4:
Temperatur
-25°C... +100°C
2 s
Pause (4 mA)
2 s
Signal 5:
Statussignal
Pegel siehe Tabelle unten
2 s
Pause vor nächstem Zyklus:
4 mA
30 s

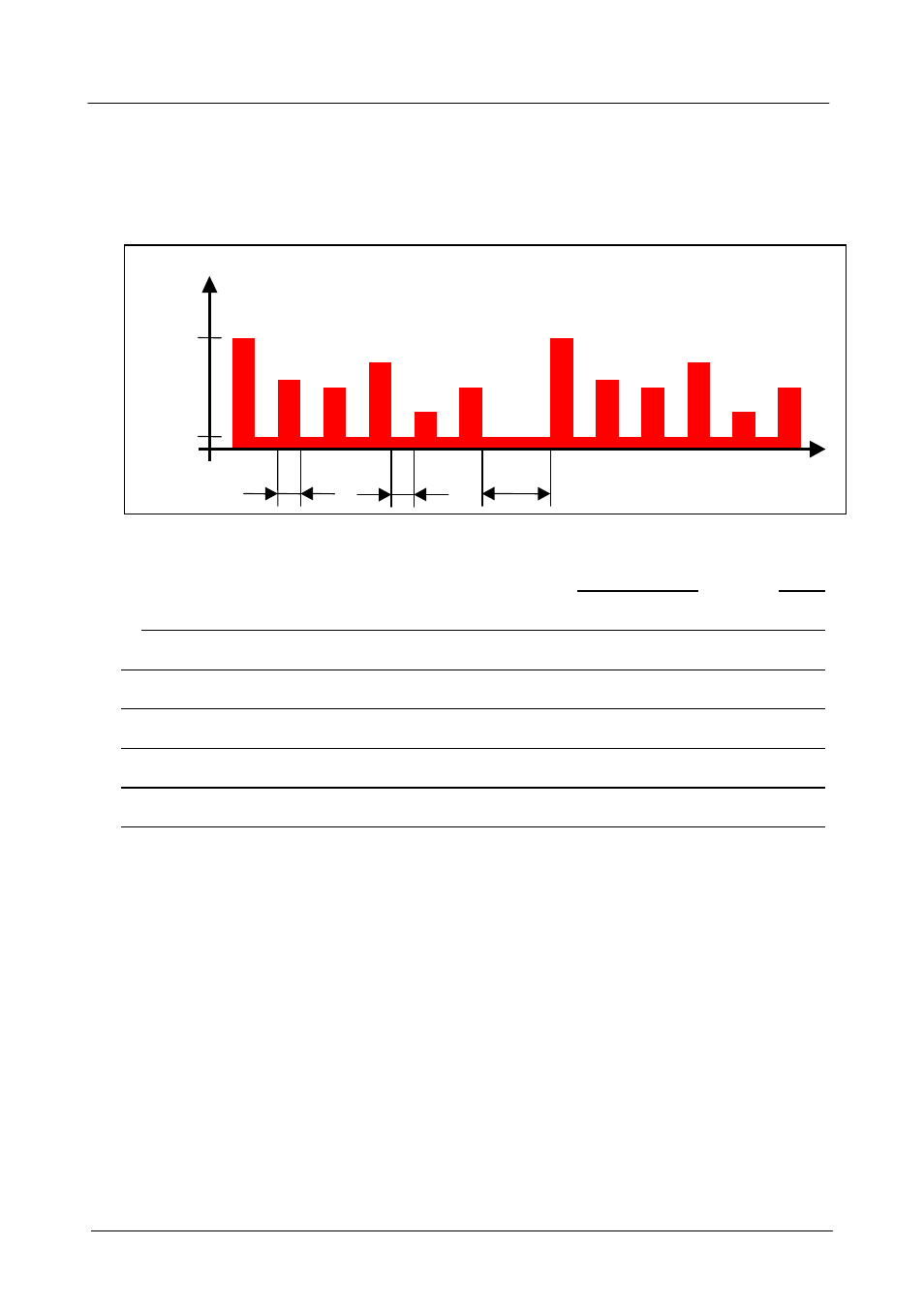

t
Start
n.c
.
Rel.
DK
Rel.
Feuchte
Temp.
Status
Start
20mA
4mA
I
2s
30s
2s
