Benutzerhandbuch HYDACLab

23.10.2008

12.3 HMG 3000

Mobiles Handmessgerät mit einem vollgrafikfähigen Farbdisplay zur Messwertanzeige bzw.
Messwertaufzeichnung des HYDACLab

. Der Speicherinhalt des HYDACLab

kann

ausgelesen, als Kurve dargestellt und archiviert werden. Ferner kann über das HMG 3000 ein
Reset des HYDACLab

vorgenommen werden.

In Verbindung mit dem HMG 3000 können die aktuellen Messwerte sowie die gespeicherten
Messkurven auf dem Display des HMG 3000 angezeigt werden. Die Aufnahmen können auf
dem HMG 3000 auch gespeichert und bearbeitet werden (genaue Beschreibung siehe
Bedienungsanleitung HMG 3000).
Bestell-Nr.: 909439

HMG 3000-000-D (ohne Zubehör)

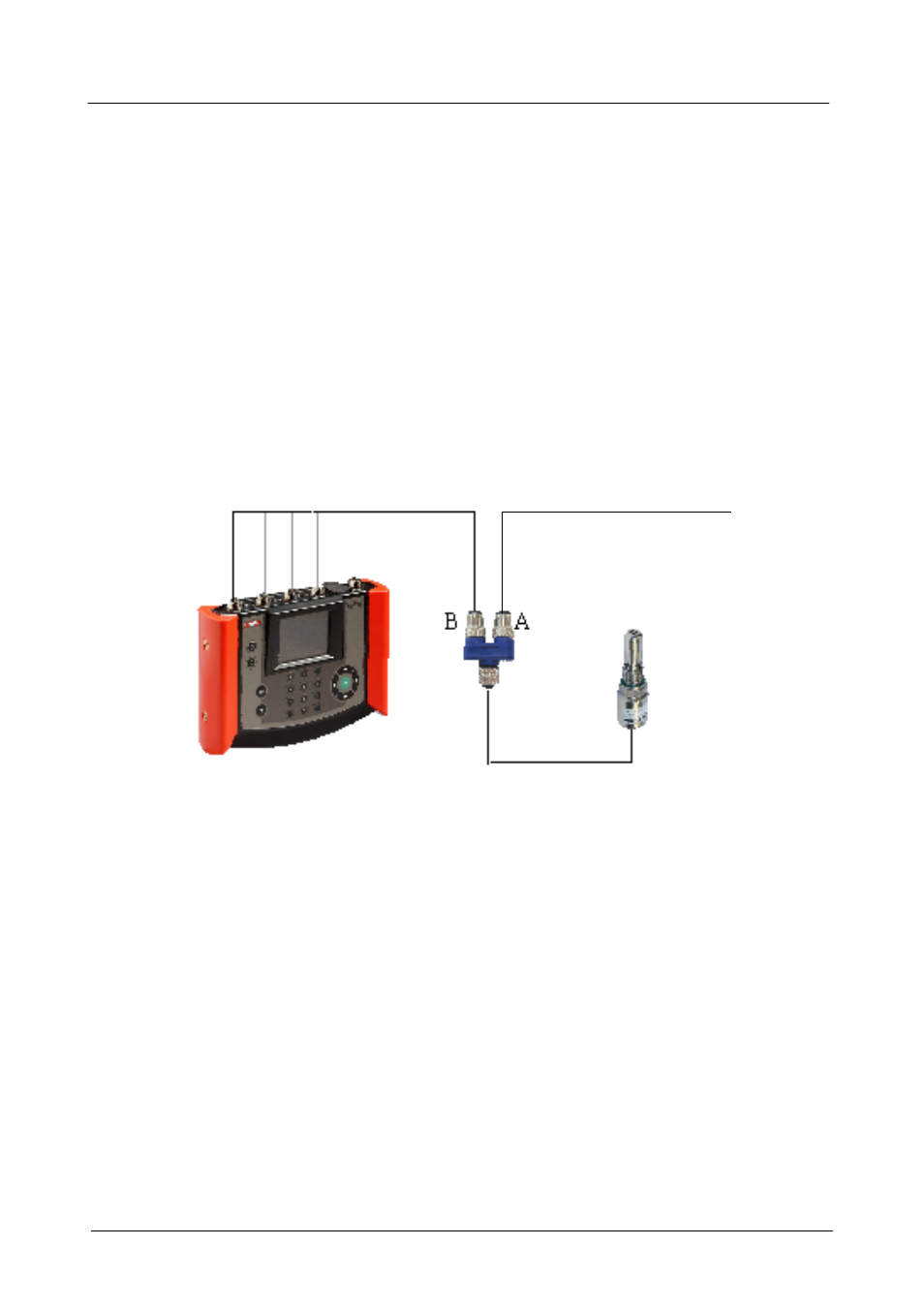

Anschluss an ein HMG 3000

Entfernen Sie die Versorgungsleitung vom elektrischen Anschluss des HYDACLab

und

schrauben Sie den blauen Y-Adapter „ZBE 26“ auf den Sensor.
Verbinden Sie einen der Eingänge A bis D des HMG 3000 mittels eines Sensorkabels
„ZBE 30-0z“ mit dem Anschluss B des blauen Y-Adapters „ZBE 26“
Schließen Sie die Versorgungsleitung am Anschluss A des blauen Y-Adapters „ZBE 26“ an.

12.4 CMWIN

Speziell entwickelte PC-Software, die mittels Kommunikationsbrücke (HMG 510 oder

HMG 3000

) mit dem HYDACLab

kommuniziert. Mit der Software können Messkurven zum PC

übertragen, gespeichert, angezeigt und bearbeitet werden oder die aktuellen Messwerte
dargestellt werden.
Die CMWIN ist Teil des Lieferumfanges des HMG 510 und HMG 3000.

13. Lieferumfang

1 HYDACLab

- Sensor

1 Bedienungsanleitung

+ U
