Notice d‘utilisation HYDACLab
®
23/10/2008
5

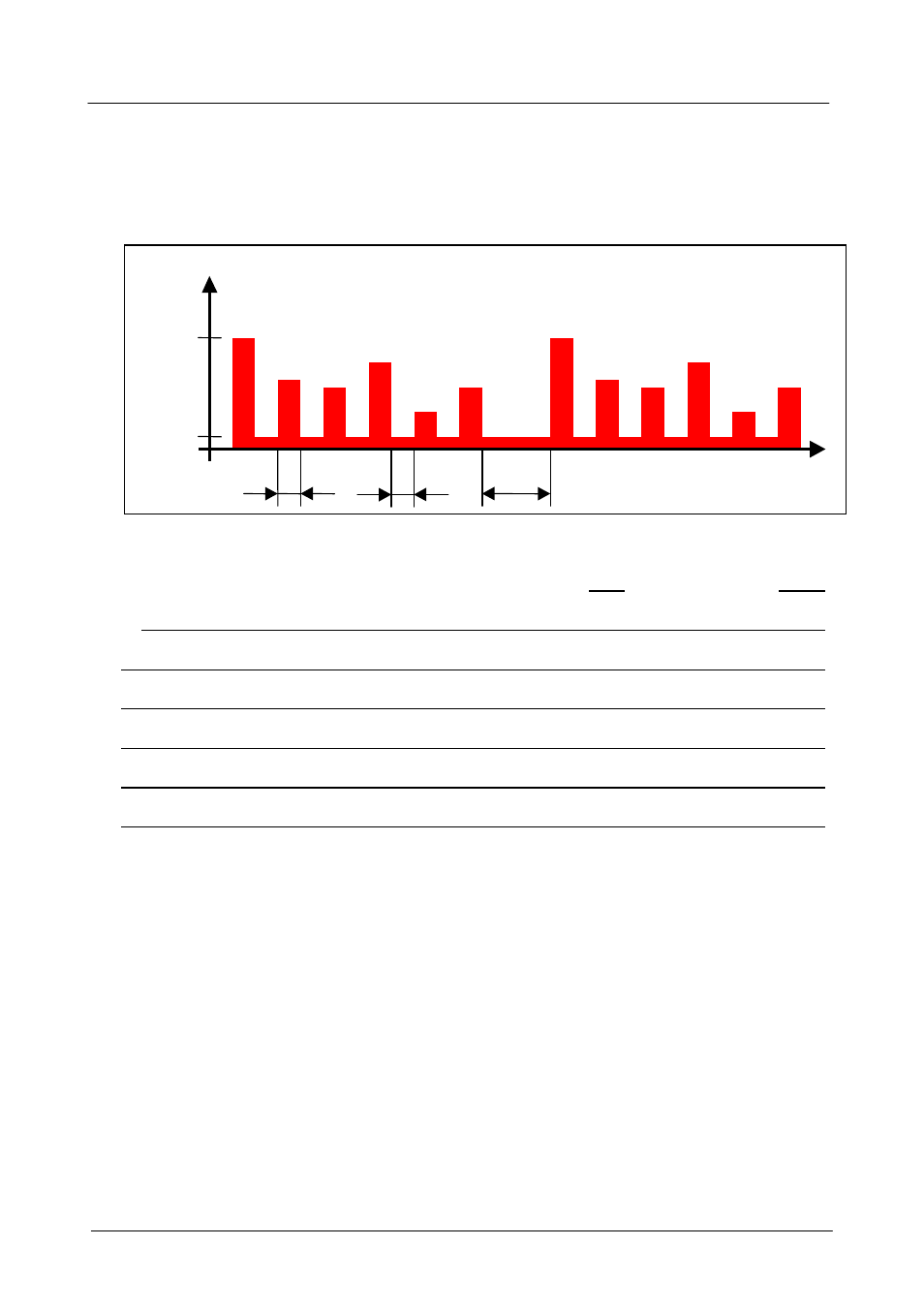

4.2 Sortie analogique
Le signal analogique de la valeur de mesure est restitué de manière séquentielle en PIN 4,
c’est pourquoi une synchronisation avec l’automate d’acquisition est nécessaire.
La composition du signal séquentiel est la suivante :
Restitution de la sortie analogique séquentielle (chacun 4..20 mA) :
Signal
Durée
Signal de start :
20 mA
2 s
______________________________________________ Pause (4 mA)
2 s
Signal 1:
n.c
0% (12 mA)
2 s
Pause (4 mA)
2 s
Signal 2:
Modif. la constante diélectrique relative
-30% ... +30%
2 s
Pause (4 mA)
2 s
Signal 3:
Teneur en eau relative
0% ... +100%
2 s
Pause (4 mA)
2 s
Signal 4:
Température
-25°C... +100°C
2 s
Pause (4 mA)
2 s
Signal 5:
Statut
voir tableau ci dessous
2 s
Pause avant le prochain cycle:
4 mA
30 s
t
Start
n.c
.
rel.
DK
Teneur
en eau
rel.
Temp.
Status
Start
20mA
4mA
I
2s
30s
2s
