5. Ausgangsverhalten
5.1. RELAISAUSGÄNGE
Der EDS 1700 besitzt 4 Relaisausgänge. Zu jedem Relais kann ein
Schaltpunkt und ein Rückschaltpunkt bzw. eine Hysterese eingestellt werden.
Das jeweilige Relais zieht an wenn der eingestellte Schaltpunkt erreicht wurde
und fällt ab wenn der Rückschaltpunkt unterschritten wurde.
In den Grundeinstellungen (siehe Kapitel 7) wird durch den "Rückschaltmodus"
festgelegt, ob das Gerät mit einstellbaren Hysteresen oder einstellbaren
Rückschaltpunkten arbeitet.
Rückschaltmodus ist auf "Hysterese" gesetzt:
Die eingestellte Hysterese bestimmt den Rückschaltpunkt (Rückschaltpunkt =
Schaltpunkt minus Hysterese).
Rückschaltmodus ist auf "Rückschaltpunkt" gesetzt:
Der Rückschaltpunkt wird direkt eingestellt.
Abkürzungen: "S.P.1", .. "S.P.4" = Schaltpunkte 1..4
"H.Y.1", .. "H.Y.4" = Hysteresen 1..4
"r.S.P.1", .. "r.S.P.4" = Rückschaltpunkte 1..4
5.2. ANALOGAUSGANG
Analogausgangssignal 4..20 mA oder 0..10 V
(Einstellbar im Menü "Grundeinstellungen")
5.3. EINSTELLEN DER SCHALTPUNKTE UND
RÜCKSCHALTPUNKTE / HYSTERESEN
l Entsprechende Taste betätigen
l Schaltpunkt-/Rückschaltpunkt-/Hysteresenummer wird angezeigt
z.B. "S.P. 1"
l Nach 2 Sekunden blinkt die aktuelle Einstellung.
l Mit den Tasten "+" und "-" die Einstellung ändern.
l Nach 3 Sekunden schaltet die Anzeige zurück.

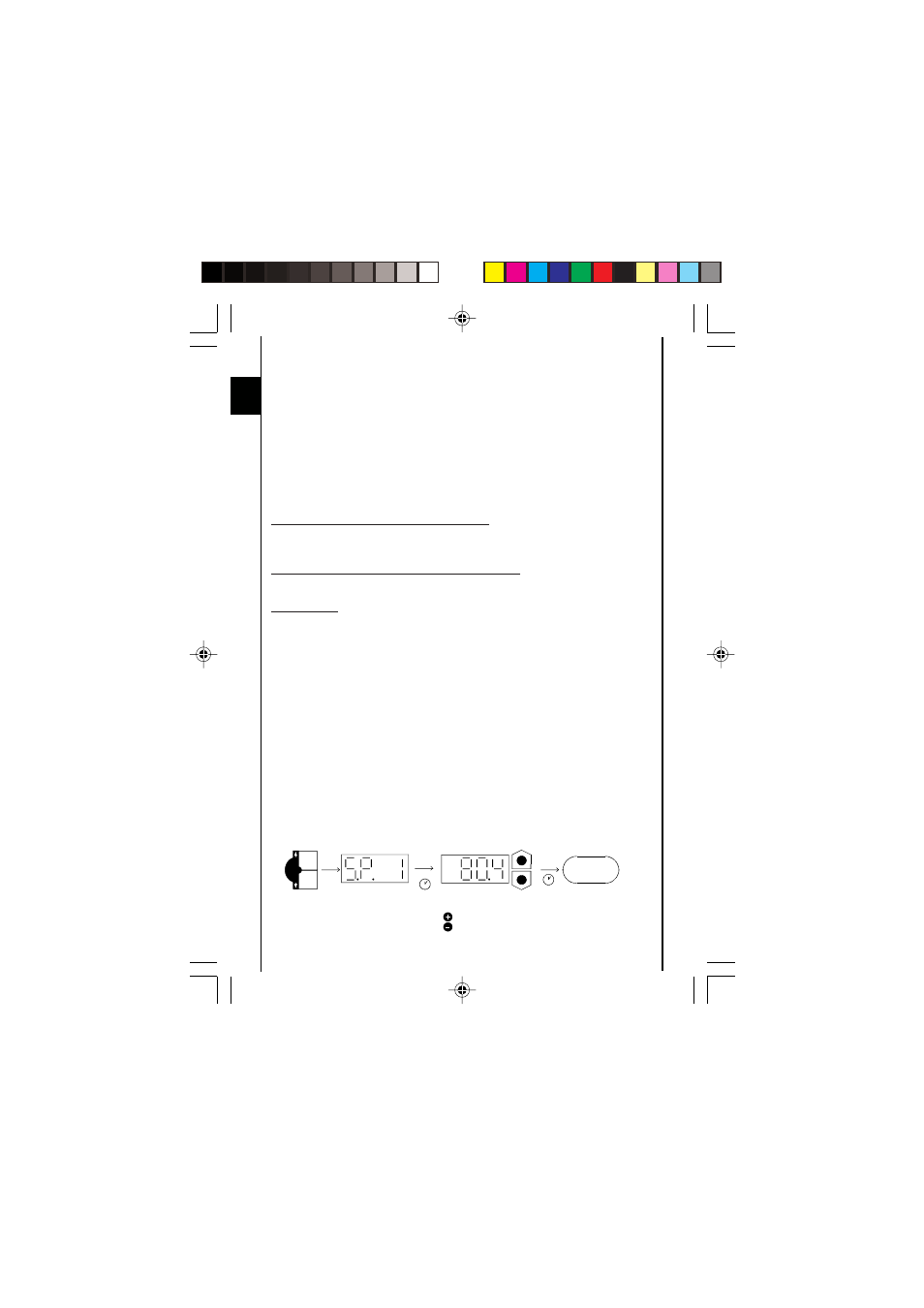

5.3.1 Einstellen eines Schaltpunktes
Druckanzeige
Taste ON
betätigen
Anzeige Schaltpunkt einstellen
= Wert größer
= Wert kleiner
! Г† " Г†
2 1
2 ))
PR
G
H
T Q
B
H H
