HYDAC EDS 1700 User Manual
Page 17
D
17

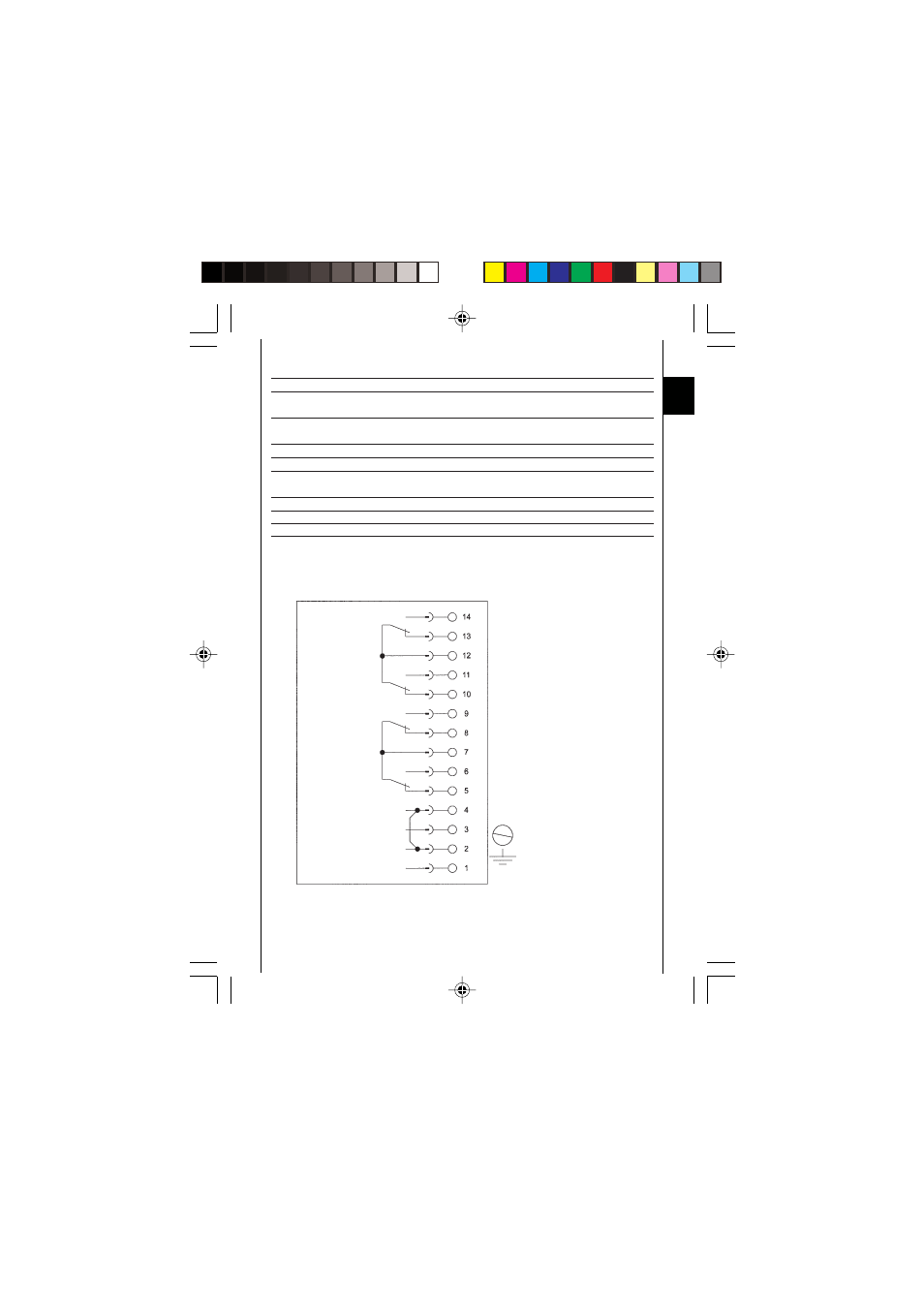

12. Anschlußbelegung
Relais 4
= Schaltpunkt 4
Relais 3
= Schaltpunkt 3
Relais 2
= Schaltpunkt 2
Relais 1
= Schaltpunkt 1
Analogausgang (0V)
Analogausgang (Signal +)
Versorgung (0V)
Versorgung (+ UB)
Sonstige Größen:
Anschluß hydraulisch:
Einschraubloch DIN 3852-G¼
Anzugsdrehmoment 20 .. 25 Nm
Anschluß elektrisch:
14 polig, Steck-Klemmblock,
Anschlußquerschnitt max. 1,5 mm²
Versorgungsspannung:
22 .. 32 VDC, Restwelligkeit £ 10 %
Stromaufnahme:
ca. 200 mA
Anzeige:
4-stellige 7-Segment LED-Anzeige,
rot, Zeichenhöhe 13 mm
Schutzart:
IP 65
Gewicht:
ca. 800 g
Medienberührende Teile:
Edelstahl
Anmerkung: FS (Full Scale) = bezogen auf den vollen Meßbereich
PE
