F

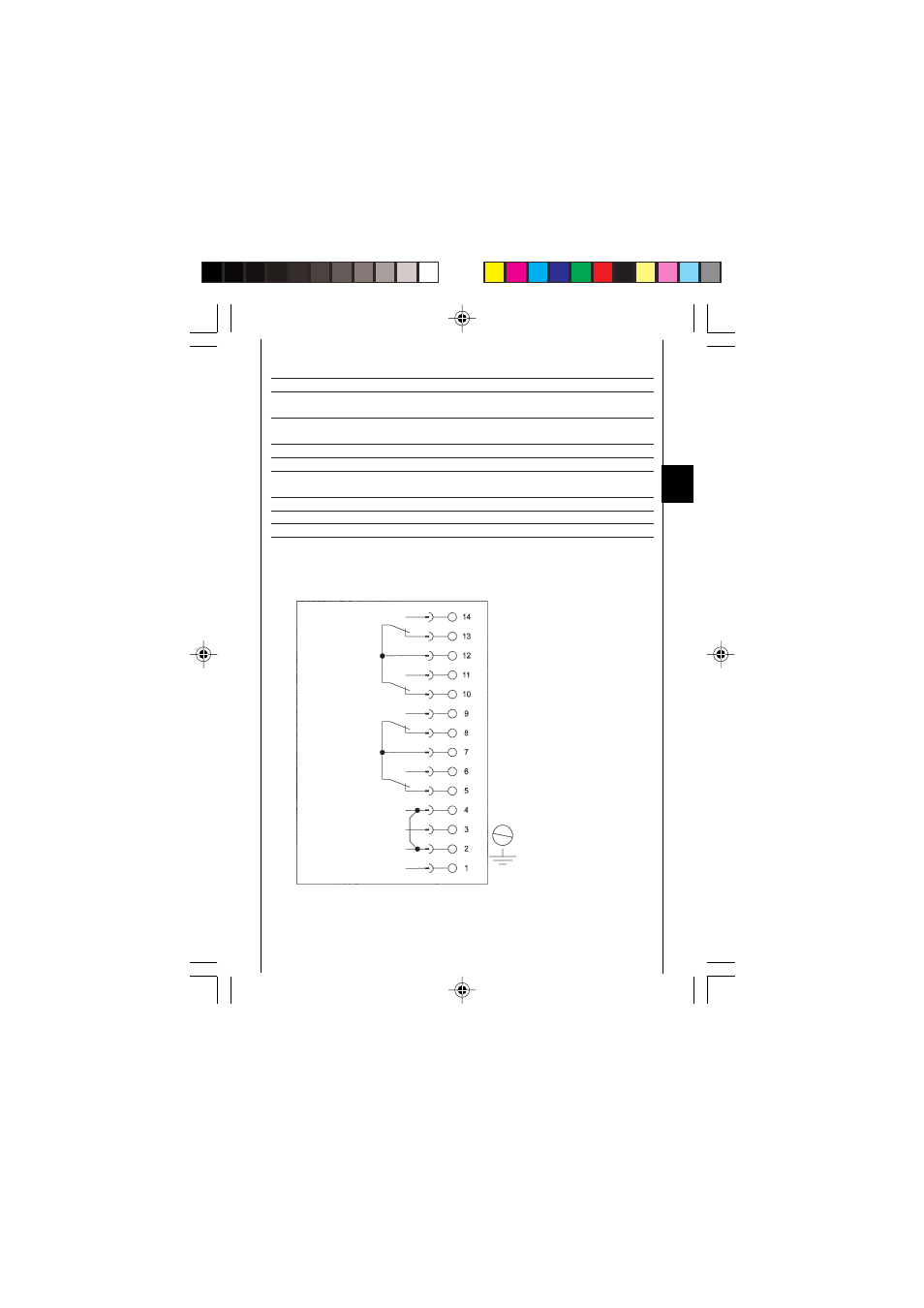

12. Raccordement
Relais 4
= seuil 4
Relais 3
= seuil 3
Relais 2
= seuil 2
Relais 1
= seuil 1
Sortie analogique (0V)
Sortie analogique (Signal +)
Alimentation (0V)
Alimentation (+ UB)
Autres grandeurs:
Raccordement hydraulique:
1/4 G taraudé DIN 3852,
forme X Couple de serrage: 20..25 Nm
Raccordement électrique:
14 pôles, bornier à vis pour fils de
section max. 1,5 mm²
Alimentation:
22...32 avec tension résiduelle 10 %
Courant absorbé:
env. 200 mA
Indicateur:
4 positions 7 segments à LED,
rouge, hauteur 13 mm
Protection:
IP 65
Poids:
env. 800 g
Pièces en contact avec le fluide: Acier inox
PE
Remarque: PE (Pleine Echelle) = par rapport à la totalité de la plage de mesure
