5. Comportement en sortie
5.1. SORTIES SUR RELAIS
L'EDS1700 possède 4 relais. Pour chaque relais, il est possible de régler un
déclenchement et un réenclenchement ou hystérésis. Le relais concerné
bascule quand la valeur réglée est atteinte, et revient dans l'état initial quand la
pression redescend en dessous de la valeur préréglée.
Le mode de réenclenchement peut être réglé sur "hystérésis" ou
"réenclenchement" dans le menu de base.
Mode de réenclenchement réglé sur "hystérésis"
La valeur réglée correspond au point de recommutation
(Point de recommutation= enclenchement moins hystérésis).
Mode de réenclenchement réglé sur "réenclenchement"
La valeur réglée correspond directement à la valeur de réenclenchement.
Raccourcis : "S.P.1", .. "S.P.4" = Points de commutation 1 à 4
"H.Y.1", .. "H.Y.4" = Hystérésis 1 à 4
"r.S.P.1", .. "r.S.P.4" = Points de réenclenchement 1 à 4.
5.2. SORTIE ANALOGIQUE
Signal de sortie analogique au choix: 0 ... 10 V ou 4 ... 20 mA
(à définir dans le menu de base)
5.3. REGLAGES DES POINTS D'ENCLENCHEMENT
ET DE REENCLENCHEMENT
l Sélectionner la touche correspondante
l Le numéro d'enclenchement / réenclenchement est affiché: "S.P.1"
l Après 2 secondes, la valeur actuellement réglée clignote
l On modifie la valeur avec "+" et "-"
l Après 3 secondes, l'affichage recommute en affichage standard

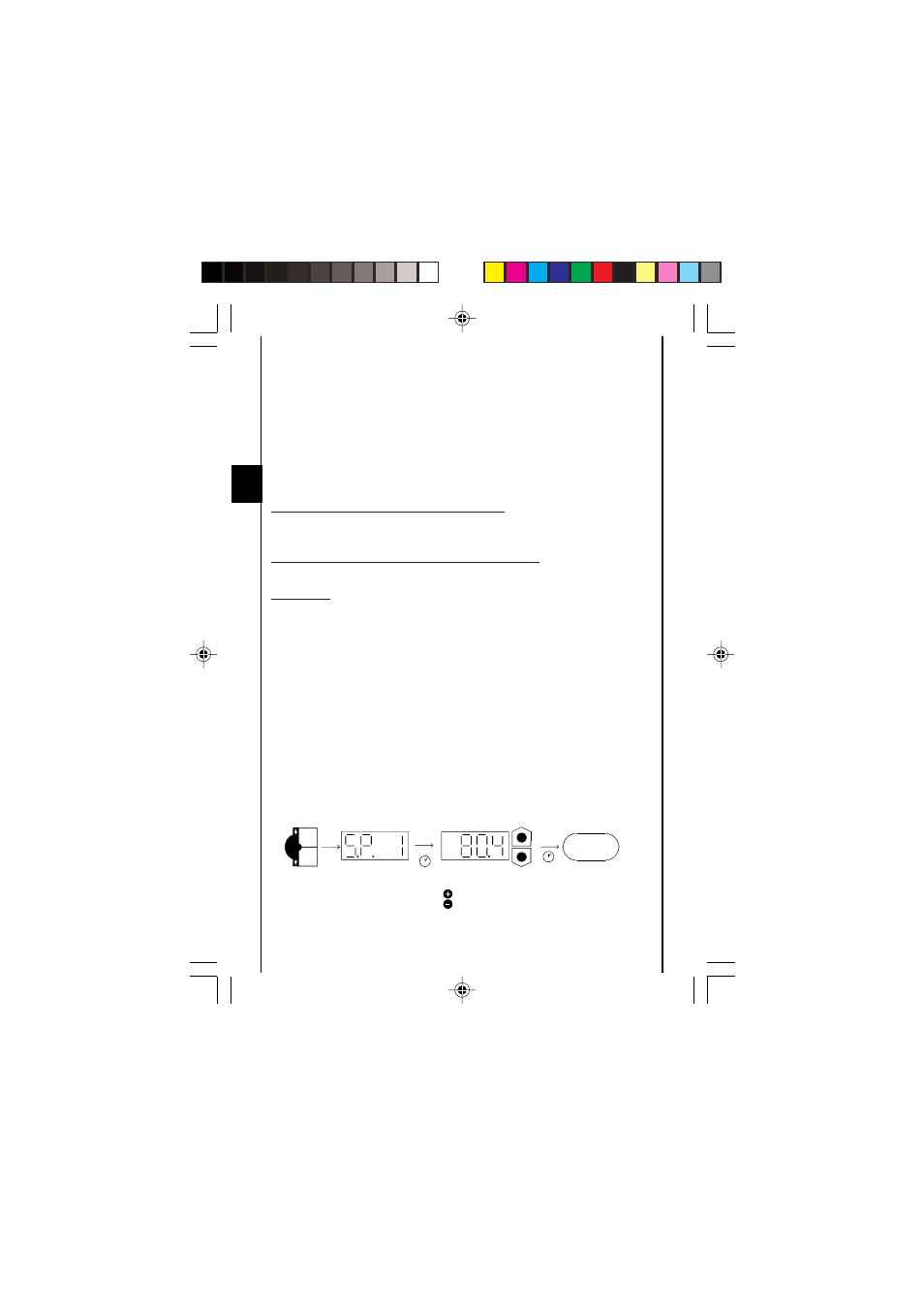

5.3.1 Réglage des points de commutation
Valeur Press.
Appuyer
sur ON
Indication Régler la valeur du seuil
= augmenter
= diminuer
! Г† " Г†
2 1
2 ))
PR
G
H
T Q
B
H H
