FLSM/FLSR

Festo FLSM/FLSR 1209d

中文

78

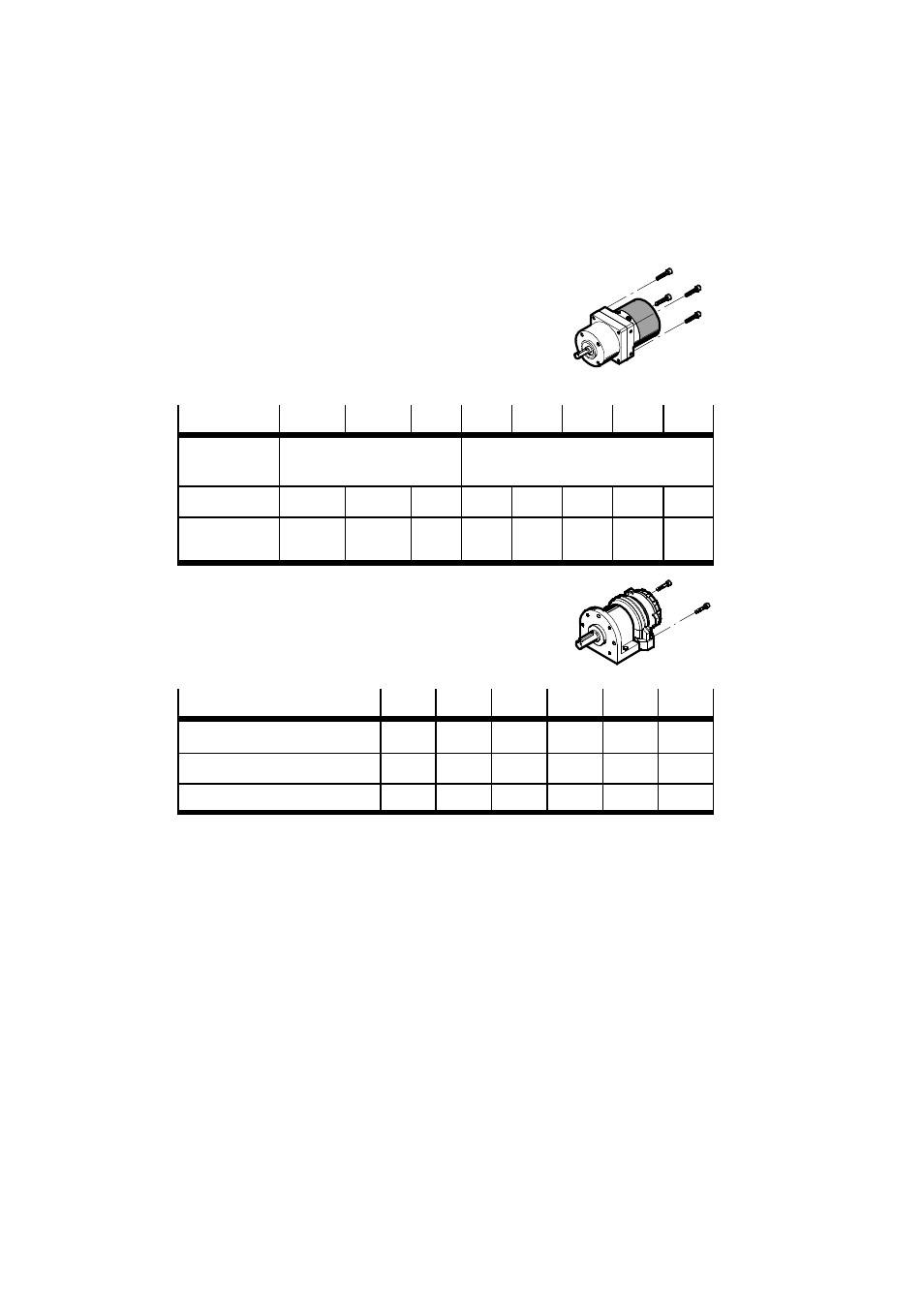

将棘轮装置固定在相关的摆动模块/摆动驱动器上
摆动模块 DSM 上接口的数量、

类型和紧固扭矩参见下表

FLSM

6

8

10

12

16

25

32

40

带弹簧垫圈的

气缸螺丝数量

2（对角）

4

接口螺纹

M2.5x16

M2.5x16

M3x20 M3x20 M4x25 M5x30 M6x35 M8x45

紧固扭矩

[Nm]

0.76

0.76

1.2

1.2

2.9

5.9

9.9

24

摆动驱动器 DSR 上接口的数量、

类型和紧固扭矩参见下表

FLSR

10

12

16

25

32

40

带弹簧垫圈的气缸螺丝数量

2

2

2

2

2

2

接口螺纹

M3x20

M4x20

M5x25

M6x30

M8x40

M8x45

紧固扭矩 [Nm]

1.2

2.9

5.9

9.9

24

24

图 10

图 11
