7 Messa in servizio
Impianto completo
Osservare le prescrizioni di messa in servizio del modulo/attuatore oscillante
DSM/DSR riportate nelle relative istruzioni d’uso.
Dispositivo singolo
Assicurarsi che
S non sia possibile introdurre le mani
nell’area di oscillazione della massa
movimentata,
S nessun oggetto estraneo vada a finire
nell’area di oscillazione della massa
movimentata, montare ad es. una griglia
di protezione.
Quando si impiegano battute e ammortizzatori
esterni, assicurarsi che vengano osservate le
seguenti prescrizioni:
S punto d’impatto nel baricentro della massa
S, soprattutto in presenza di masse eccen-
triche m sul braccio della leva,
S forza d’arresto massima ammissibile F
X,
S raggio d’arresto minimo r
min (capitolo 13).
Tenere sempre presente le forze d’arresto max. ammissibili (capitolo 13).
Le forze d’arresto risultanti F X sono formate da:
1. momento d’inerzia di massa della massa movimentata sull’albero condotto,
2. momento torcente del modulo/attuatore oscillante (capitolo 13),
3. capacità di ammortizzazione della battuta.
Prima di fissare i carichi, calcolare il momento d’inerzia di massa della massa movi-
mentata e la reazione di ammortizzazione della battuta.

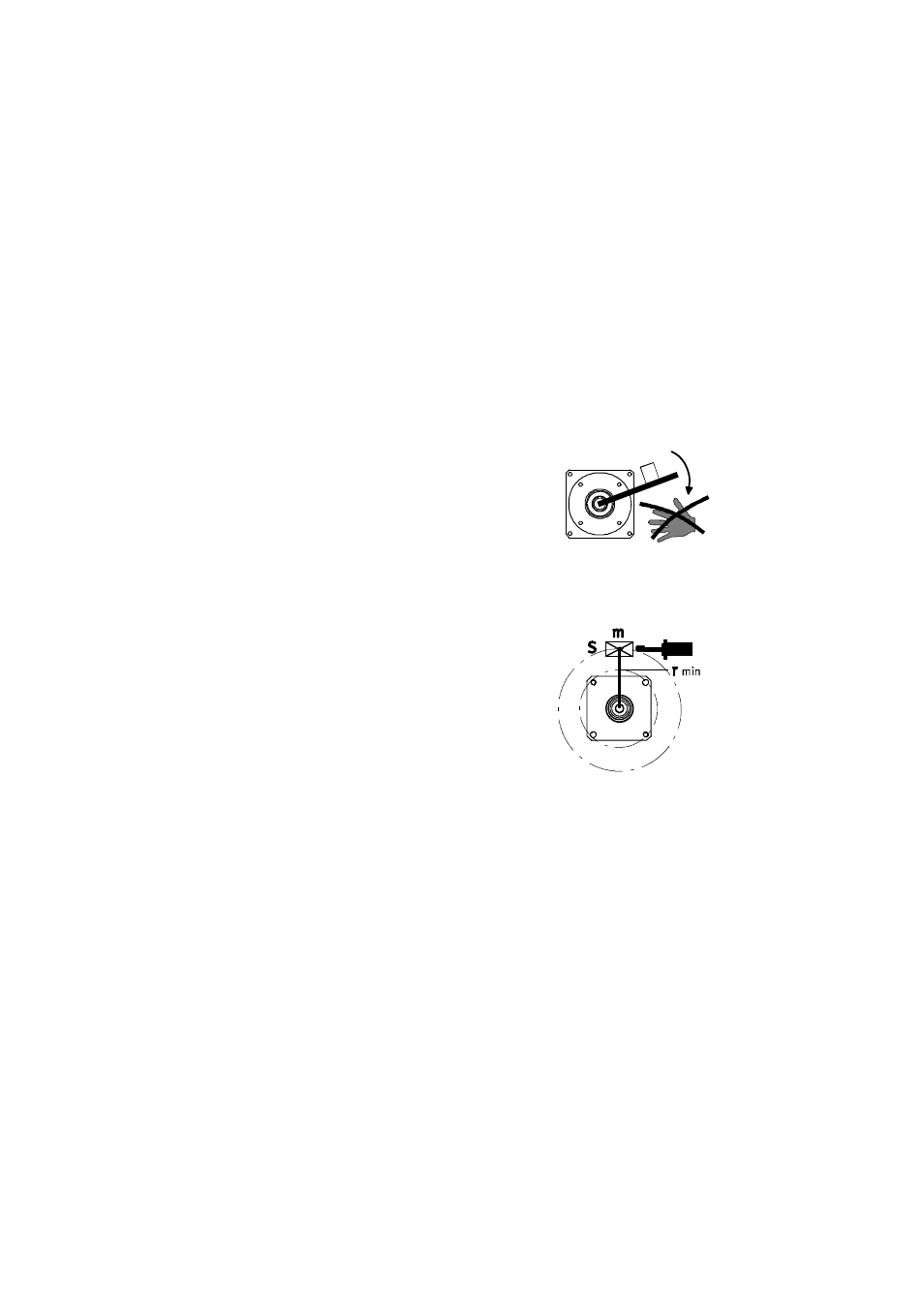

Fig. 15
