FLSM/FLSR
Festo FLSM/FLSR 1209d Français
52
7 Mise en service
Installation complète
Se reporter aux instructions de mise en service du module oscillant DSM ou du
vérin oscillant DSR dans les notices d’utilisation correspondantes.

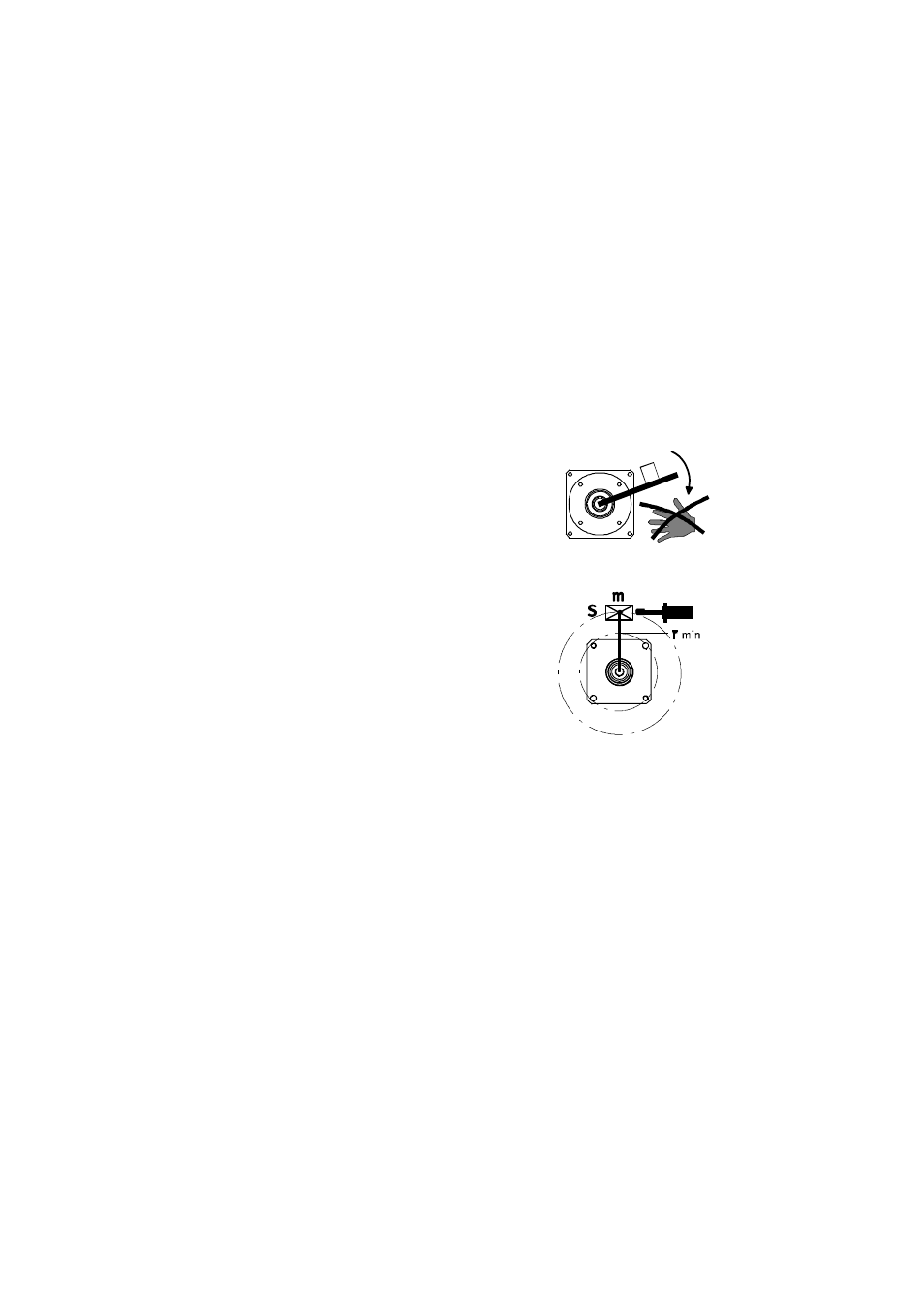

Appareil individuel
Vérifier que :
S personne ne pénètre dans la trajectoire
de la masse en mouvement,
S aucun objet ne se trouve dans la trajec-
toire de la masse en mouvement en
installant p. ex. une grille de protection.
Lors de l’utilisation de butées externes et
d’amortisseurs, se conformer aux consignes
suivantes :
S Point d’impact dans le centre de gravité
de la masse S, notamment dans le cas de
masses excentrées m sur le bras du levier
S Force d’impact max. admissible F
X
S Rayon d’impact min. r
min (chapitre 13).
Toujours tenir compte des forces d’impact max. admissibles (chapitre 13).
Les forces d’impact résultantes F X sont des forces composées :
1. du moment d’inertie de la masse en mouvement sur l’arbre de sortie
2. du couple du vérin/module oscillant (chapitre 13)
3. de la capacité d’amortissement de la butée.
Il convient de calculer le moment d’inertie de la masse en mouvement ainsi que le
comportement d’amortissement de la butée avant de fixer des charges utiles.
Fig. 15
m
Fig. 16
