7 Inbetriebnahme
Gesamtanlage
Beachten Sie bitte die Inbetriebnahmevorschriften für die Schwenkantriebe DSM
und DSR in der jeweiligen Bedienungsanleitung.
Einzelgerät
Stellen Sie sicher, dass:
S niemand in den Schwenkbereich der
beweglichen Masse greifen kann,
S keine Fremdgegenstände in den Schwenk-
bereich der beweglichen Masse gelangen,
z. B. mit Hilfe eines Schutzgitters.
Stellen Sie sicher, dass bei Verwendung von
externen Anschlägen und Stoßdämpfern
folgende Vorgaben eingehalten werden:
S Auftreffpunkt im Massenschwerpunkt S,
insbesondere bei exzentrischen Massen m
am Hebelarm,
S Max. zulässige Anschlagkraft F
X,
S Min. Anschlagradius r
min (Kapitel 13).
Berücksichtigen Sie stets die maximal zulässigen Anschlagkräfte (Kapitel 13).
Die resultierenden Anschlagkräfte F X sind zusammengesetzte Kräfte aus:
1. Massenträgheitsmoment der beweglichen Masse auf der Abtriebswelle,
2. Drehmoment des Schwenkantriebs (Kapitel 13),
3. Dämpfungsvermögen des Anschlags.
Das Massenträgheitsmoment der beweglichen Masse sowie das Dämpfungsverhal-
ten des Anschlags müssen vor dem Befestigen von Nutzlasten berechnet werden.

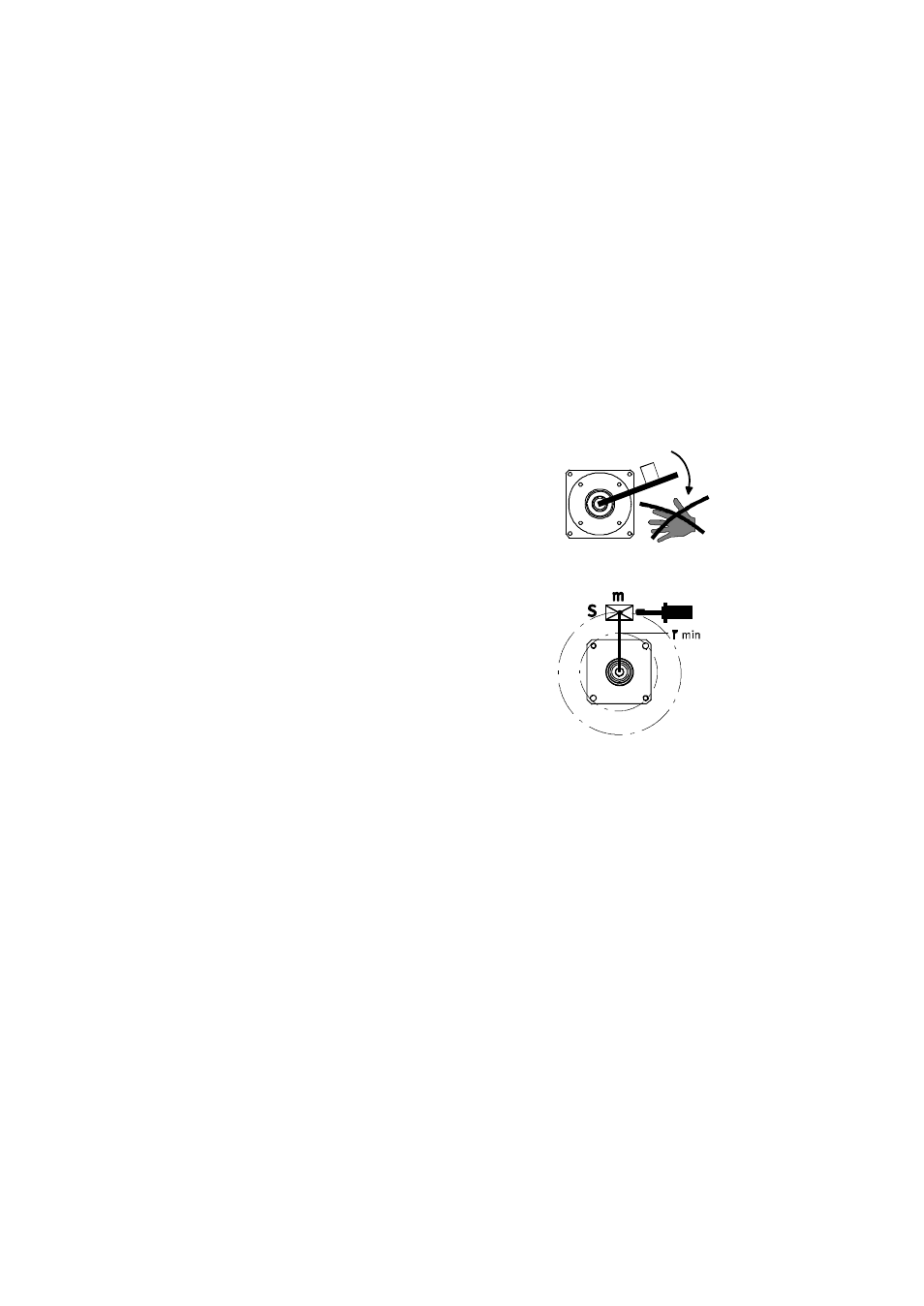

Bild 15
m
Bild 16
