FLSM/FLSR
Festo FLSM/FLSR 1209d Italiano
65

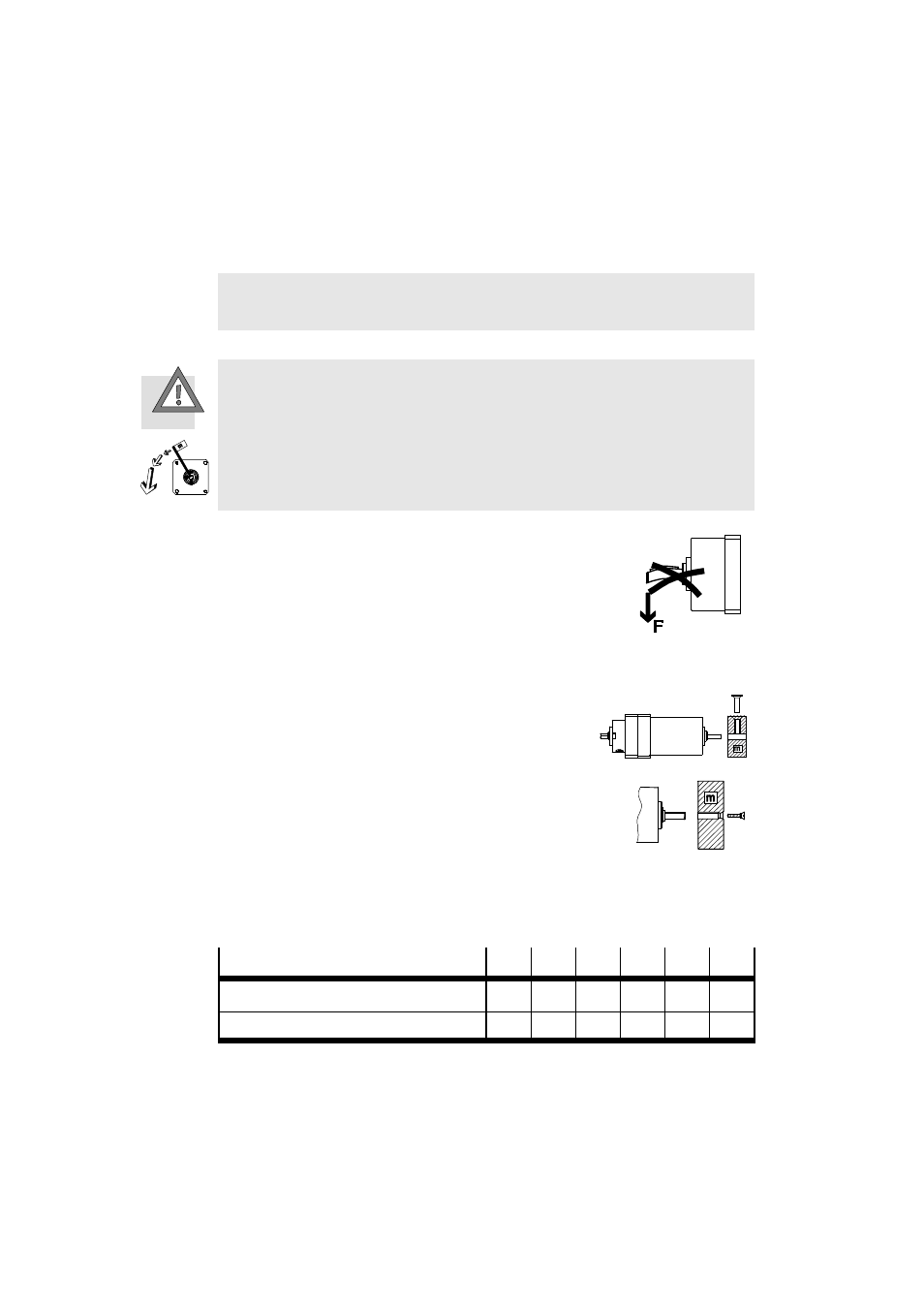

Montaggio di masse movimentate
Definizione
Massa movimentata = carico + massa della leva utilizzata
Attenzione
Nel senso di rotazione non è presente alcun dispositivo di bloccaggio unidire-
zionale. Superando il punto morto superiore, la massa viene ulteriormente
accelerata per effetto della sua forza di gravità.
S Se il punto morto superiore viene superato, assicurarsi che la massa movi-
mentata non batta verso il basso. Per evitare il fondo corsa, utilizzare dispo-
sitivi di sicurezza esterni, ad es. cilindri cadenzati.
Per il posizionamento della massa movimen-
tata, osservare assolutamente le istruzioni qui
riportate:
S Montare il giunto a ruota libera senza
inclinazioni.
S Non superare le forze assiali e radiali
ammissibili (capitolo 13).
Assicurarsi che la massa movimentata non
possa scivolare dall’albero condotto. Varianti
costruttive:
S Giunto con albero condotto ribassato senza
linguetta incastrata secondo Fig. 13
(FLSM-6/8).
S Giunto con filettatura sul lato frontale
dell’albero condotto secondo Fig. 14
(da grandezza 10).
Fissaggio della massa movimentata sul lato frontale dell’albero condotto
FLSM/FLSR
10
12
16
25
32
40
Filettatura d’attacco lato frontale
M2,5
M3
M3
M4
M5
M6
Coppia di serraggio [Nm]
0,76
1,2
1,2
2,9
5,9
9,9
Fig. 12
Fig. 13
Fig. 14
