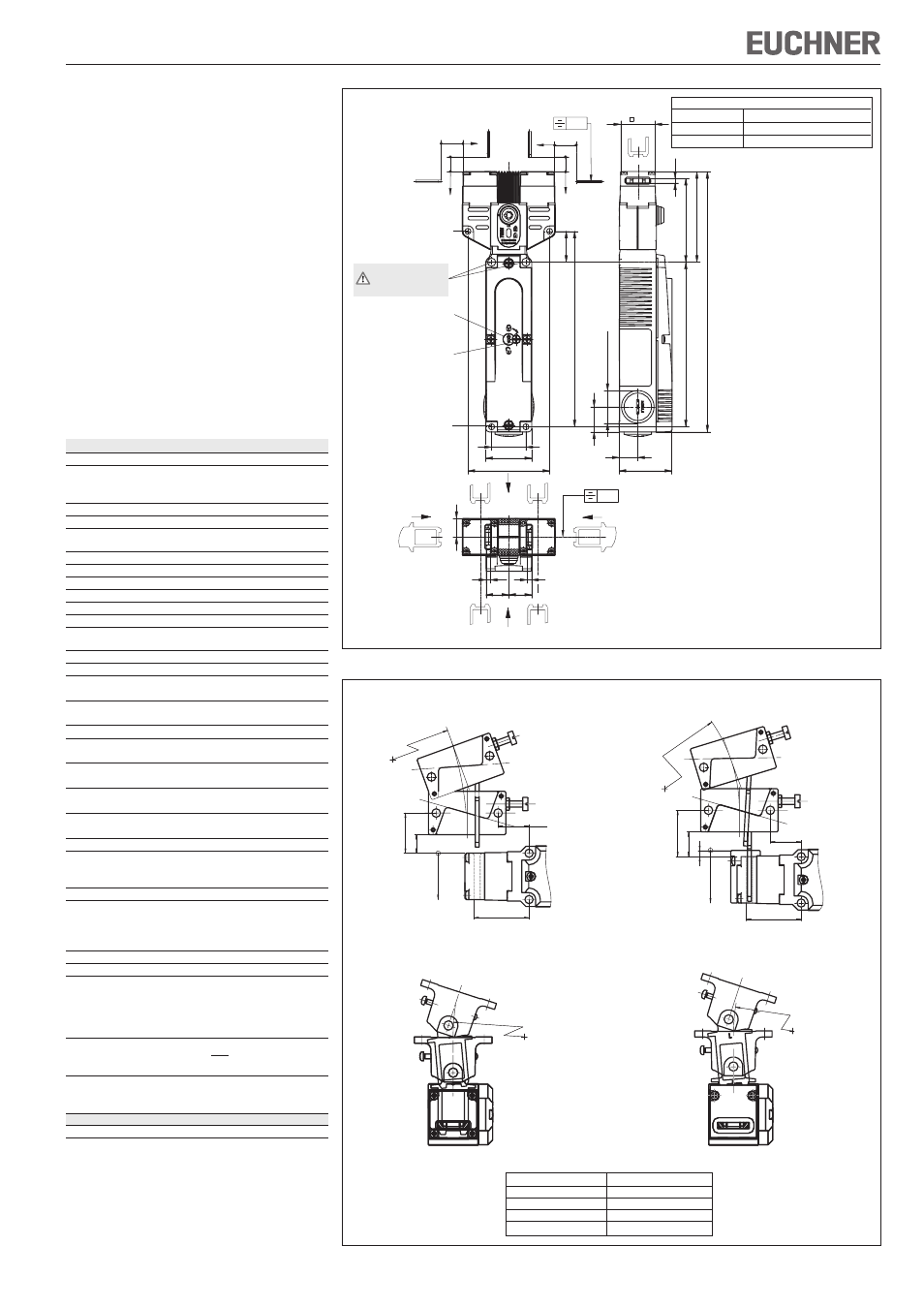

Page 9: Figure 4 : dimensions sta-tw, Figure 4 : rayons de porte minimum

background image

Mode d’emploi pour les interrupteurs de sécurité STA-TW...

(Twin)

v

h

h

v

30

<40>

<72>

171

27

20

20

16

4

4

0,3

<74>

<80>

144

30

4

<228>

<46,5>

16,3

22

M20x1,5 (3x)

0,3

Figure 4 : Dimensions STA-TW...

Déclaration de conformité CE

Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes
qui lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :

f

Directive Machines 2006/42/CE

Normes utilisées :

f

EN 60947-5-1:2004 + Cor.:2005 + A1:2009

f

EN 1088:1995+A2:2008

Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe au
produit.

Caractéristiques techniques

Paramètre

Valeur

Matériau du boîtier

Alliage léger moulé sous pression

Indice de protection selon IEC 60529
Entrée de câble

IP67

Connecteur

IP65

Durée de vie mécanique

1x10

6

manœuvres

Température ambiante

-20...+55 °C

Degré de pollution
(externe, selon EN 60947-1)

3 (industrie)

Position de montage

Au choix

Vitesse d’attaque max.

20 m/min

Force de retrait

30 N

Force de maintien

20 N

Force d’insertion max.

35 N

Fréquence d’actionnement

7000/h

Principe de commutation

Élément de contact à action
dépendante

Matériau des contacts

Alliage argent doré par soufflage

Type de raccordement

Connecteur vissable, M20x1,5

Section de conducteur
rigide/flexible

0,34 ... 1,5 mm²

Tension de service pour

L024

24 V

indication par LED en option
Tension nominale d’isolement U

i

= 250 V

Tension nominale d’essai
(impulsion)

U

imp

= 2,5 kV

Courant conditionnel
de court-circuit

100 A

Tension de commutation

12 V

min. à 10 mA
Catégorie d’emploi
selon EN 60947-5-1

AC-15 4 A 230 V / DC-13 4 A 24 V

Pouvoir de coupure min. à 24 V 1 mA
Protection contre cc (fusible
de commande)

4 A gG

selon IEC 60269-1
Courant thermique conv. I

th

4 A

Tension de service de l’électroaimant/Puissance de l’électroaimant
STA-TW...024

AC/DC

24 V(+10%/-15%)

8 W

STA-TW...110

AC

110 V(+10%/-15%)

10 W

STA-TW...230

AC

230 V(+10%/-15%)

11 W

Facteur de marche ED

100 %

Puissance absorbée

8 W

Force de retenue F

max

Languette droite
avec silent blocks

F

S

= 2500 N

Languette coudée
avec silent blocks

F

S

= 1 500 N

Force de retenue F

Zh

selon le principe
de vérification GS-ET-19
Interrupteur avec force de retenue accrue STA-TW.B..., STA-TW.C...
Force d’insertion à 20 °C

45 N

Durée de vie de la retenue

1 x 10

5

manœuvres

Valeurs de fiabilité selon EN ISO 13849-1
B

10d

4,5 x 10

6

(F

Zh

=

F

max

) = 2000 N

1,3

Course mini. nécessaire + surcourse adm.

Sens d’attaque

Languette

S standard

Horizontal (h)

24,5 + 5

Vertical (v)

24,5 + 5

∅ 5,3 (2x)
pour M5x35 mm
ISO 1207/ISO 4762

Déverrouillage
de secours

Vis de protection

∅ 5,3 (2x)
pour M5x35 mm
ISO 1207/ISO 4762

Figure 4 : Rayons de porte minimum

Type languette

Rayon porte min. [mm]

Languette S-G...

300

Languette S-W...

300

LANGUETTE P-S-OU...

200

LANGUETTE S-LR...

200

Languette S-OU-LN pour module

d’insertion

Languette S-LR-LN pour module

d’insertion

16

30

R >

200

35,5

4

28,5 +5

20

R>200

Languette S-OU-SN

Languette S-LR-SN

24,5 +5

12

26

35,5

R >

20

200

R>200

Ne pas utiliser ces
trous de fixation !
