Istruzioni di impiego dei finecorsa di sicurezza STA-TW... (Twin)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
v
h h
v
30
<40>
<72>
171
27
20 20
16
4 4
0,3
<74> <80>
144
30
4
<228>
<46,5>
16,3
22
M20x1,5 (3x)
0,3

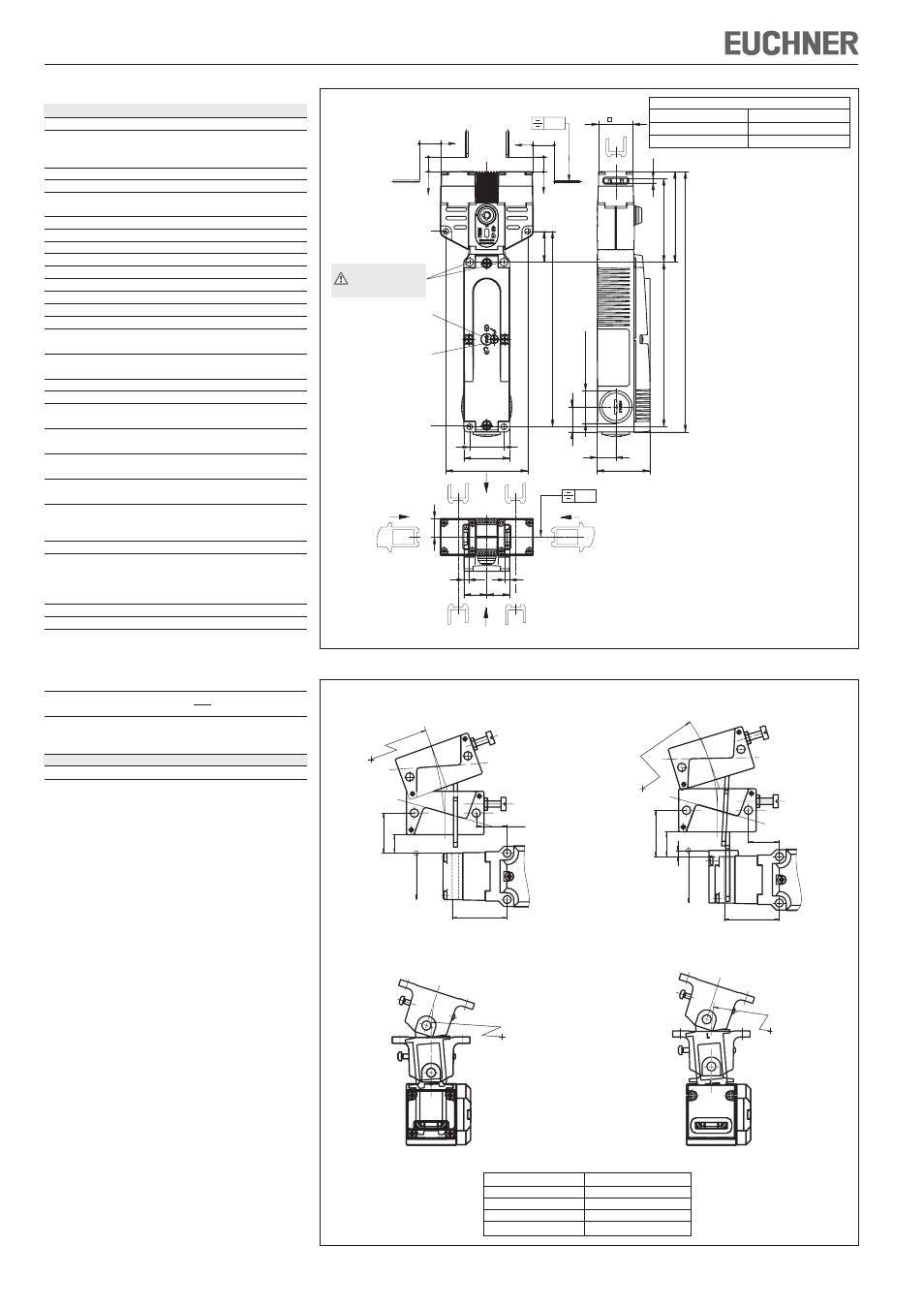

Fig. 4: Dimensioni STA-TW...
Dati tecnici
Parametri Valore
Materiale della custodia alluminio pressofuso
Grado di protezione sec. IEC 60529
Pressacavo
IP67
Connettore IP65
Vita meccanica 1x10 6 manovre
Temperatura ambiente -20...+55 °C
Grado di inquinamento
(esterno, secondo EN 60947-1)
3 (industria)
Posizione di installazione qualsiasi
Velocità di avvicinamento max. 20 m/min
Forza di estrazione
30 N
Forza di ritenuta 20 N
Forza di azionamento max. 35 N
Frequenza di azionamento 7000/h
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento collegamento a vite M20x1,5
Sezione del conduttore
rigido/flessibile
0,34 ... 1,5 mm²
Tensione di esercizio per
L024 24 V
indicatore LED opzionale
Tensione di isolamento nominale U
i
= 250 V
Rigidità dielettrica nominale U
imp
= 2,5 kV
Corrente di cortocircuito
condizionata
100 A
Tensione di commutazione
12 V
min. a 10 mA
Categoria di impiego
sec. EN 60947-5-1
AC-15 4 A 230 V / DC-13 4 A 24 V
Corrente di commutazione
min. a 24 V
1 mA
Protezione contro cortocircuiti
(fusibile di comando)
4 A gG
secondo IEC 60269-1
Corrente termica standard I
th
4 A
Tensione di esercizio/potenza magnetica dell’elettromagnete
STA-TW...024
AC/DC 24 V(+10%/-15%) 8 W
STA-TW...110 AC 110 V(+10%/-15%) 10 W
STA-TW...230 AC 230 V(+10%/-15%) 11 W
Rapporto d’inserzione ED 100 %
Potenza assorbita 8 W
Forza di chiusura F
max
Azionatore lineare,
con boccola
F
S
= 2.500 N
Azionatore piegato a gomito,
con boccola
F
S
= 1500 N
Forza di chiusura F
Zh
conforme alla norma GS-ET-19
Azionatore con forza di ritenuta potenziata STA-TW.B..., STA-TW.C...
Forza di azionamento a 20°C
45 N
Durata della ritenuta 1 x 10 5 manovre
Valori di affidabilità secondo EN ISO 13849-1
B
10d 4,5 x 10 6
(F
Zh
=
F
max ) = 2000 N
1,3
Percorso minimo necessario + oltrecorsa
Direzione di azionamento Azionatore S standard
orizzontale (h) 24,5 + 5
verticale (v) 24,5 + 5
∅ 5,3 (2x)
per M5x35 mm
ISO 1207/ISO 4762
Sblocco
ausiliario
Vite di sicurezza
∅ 5,3 (2x)
per M5x35 mm
ISO 1207/ISO 4762
Fig. 4: Raggi di riparo minimi
Tipo di azionatore Raggio riparo min. [mm]
Azionatore S-G... 300
Azionatore S-W... 300
AZIONATORE ROTATIVO S-OU... 200
AZIONATORE ROTATIVO S-LR... 200
Azionatore rotativo S-OU-LN per
invito a imbuto
Azionatore rotativo S-LR-LN per
invito a imbuto
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Azionatore rotativo S-OU-SN
Azionatore rotativo S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Non utilizzare questi
fori di fissaggio!
