Manual de instrucciones del interruptor de seguridad STA-TW... (Twin)
Utilización correcta
Los interruptores de seguridad de la serie STA-TW...
son dispositivos de enclavamiento electromagnéticos
con bloqueo.
En combinación con un resguardo de seguridad
separador y el sistema de mando de la máquina,
este componente de seguridad evita que pueda
abrirse el resguardo de seguridad mientras la máquina
esté ejecutando movimientos peligrosos.
Para el sistema de control, esto quiere decir que:
f Las órdenes de arranque que dan lugar a estados
de riesgo solo pueden ser efectivas si el resguardo
de seguridad está en la posición de protección y el
bloqueo, en posición de bloqueo.
La posición de bloqueo solo puede cancelarse si
los estados de riesgo han finalizado.
Antes de emplear los interruptores de seguridad debe
realizarse una evaluación de riesgos en la máquina
conforme a:
f EN ISO 13849-1, seguridad de las máquinas: partes
de sistemas de control relativas a la seguridad;
principios de diseño y selección;
f EN ISO 14121, seguridad de las máquinas,
evaluación de riesgos;
f IEC 62061, seguridad de las máquinas; seguridad
funcional de sistemas de control eléctricos,
electrónicos y programables relativos a la
seguridad.
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
especialmente:
f EN ISO 13849-1, seguridad de las máquinas: partes
de sistemas de control relativas a la seguridad;
principios de diseño y selección;
f EN 1088, dispositivos de enclavamiento en
combinación con resguardos de seguridad móviles;
principios de diseño y selección;
f EN 60204-1, equipamiento eléctrico de máquinas,
requisitos generales.
Importante:
f El usuario es el único responsable de la integración
segura del dispositivo en un sistema global seguro.
Para ello, el sistema completo debe validarse, por
ejemplo, conforme a la norma EN ISO 13849-2.
f Si para la validación se emplea el método
simplificado conforme al apartado 6.3 de la norma
EN ISO 13849-1:2008, es posible que el nivel de
rendimiento (PL) se reduzca si se conectan en serie
varios dispositivos.
f Si el producto va acompañado de una ficha de
datos, tendrá prioridad la información contenida en
dicha hoja en caso de divergencias respecto al
manual de instrucciones.
Indicaciones de seguridad
Los interruptores de seguridad garantizan la
protección del personal. El montaje y la manipulación
incorrectos pueden causar graves daños persona-
les.
Los componentes de seguridad no deben puen-
tearse (puentear los contactos), desconectar-
se, retirarse o quedar inoperativos de cualquier
otra manera.
A este respecto, tenga en cuenta sobre todo las
medidas para reducir las posibilidades de puenteo
que recoge el apartado 5.7 de la norma
EN 1088:1995.A2:2008.
El proceso de activación debe iniciarse exclusi-
vamente mediante actuadores específicamente
destinados a tal fin que estén conectados de
forma fija al resguardo de seguridad.
El montaje, la conexión eléctrica y la puesta en
marcha deben ser realizados exclusivamente por
personal especializado autorizado.
Funcionamiento
Los interruptores de seguridad de la serie STA-TW...
(Twin) tienen dos cabezales actuadores. Permiten
cerrar o bloquear simultáneamente dos resguardos
de seguridad móviles.
En la cabeza del interruptor hay un disco de
conmutación giratorio que es bloqueado/liberado por
el perno de bloqueo. Al introducir o extraer el actuador
y al activar o desactivar el bloqueo, el perno de
bloqueo se mueve. Durante este proceso se accionan
los contactos de conmutación.
Cuando el disco de conmutación está bloqueado no
puede sacarse el actuador de la cabeza del
interruptor
¨ bloqueo activo.
Modelo de actuador
Actuador S para interruptores de seguridad STA-TW...
sin embudo de entrada.
Actuador
L para interruptores de seguridad STA-TW...
con embudo de entrada.
Modelos STA-TW1 y STA-TW3
(bloqueo mediante fuerza elástica)
El perno de bloqueo se mantiene en la posición de
bloqueo mediante fuerza elástica y se desbloquea
mediante accionamiento electromagnético. El
bloqueo accionado por fuerza elástica funciona según
el principio de corriente de reposo. Si se interrumpe
la alimentación de tensión del solenoide, el resguardo
de seguridad no se puede abrir inmediatamente.
Modelos STA-TW2 y STA-TW4
(bloqueo mediante fuerza magnética)
Uso solo en casos especiales tras una estricta
evaluación del riesgo de accidente.
Si se interrumpe la alimentación de tensión del
solenoide, el resguardo de seguridad se puede
abrir inmediatamente.
El perno de bloqueo se mantiene en la posición de
bloqueo electromagnéticamente y se desbloquea
mediante fuerza elástica. El bloqueo funciona según
el principio del bloqueo con tensión.
f Cierre del resguardo de seguridad y activación
del bloqueo
Al introducir los dos actuadores en el interruptor de
seguridad, el perno de bloqueo se activa.
STA-TW1 y STA-TW3: el perno pasa a la posición de
bloqueo accionado por una fuerza elástica.
STA-TW2 y STA-TW4: el perno pasa a la posición de
bloqueo al activar la tensión de servicio del solenoide.
Los contactos de seguridad se cierran.
f Desactivación del bloqueo, apertura del
resguardo de seguridad
STA-TW1: al activar la tensión de servicio del
solenoide, el perno de bloqueo libera el disco de
conmutación.
Consulte la función de conmutación en la figura 3,
columna 2
Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
STA-TW2: al desactivar la tensión de servicio del
solenoide, el perno de bloqueo libera el disco de
conmutación.
Consulte la función de conmutación en la figura 3,
columna 2
Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
STA-TW3 (con contacto auxiliar de estado de puerta):
al activar la tensión de servicio del solenoide, el perno
de bloqueo libera el disco de conmutación.
Consulte la función de conmutación en la figura 3,
columna 2
Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
Al extraer el actuador, el contacto auxiliar de estado
de puerta cambia de estado e indica que el resguardo
de seguridad está abierto (véase la figura 3, columna
3
Puerta abierta).
STA-TW4 (con contacto auxiliar de estado de puerta):
al desactivar la tensión de servicio del solenoide, el
perno de bloqueo libera el disco de conmutación.
Consulte la función de conmutación en la figura 3,
columna 2
Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
Al extraer el actuador, el contacto auxiliar de estado
de puerta cambia de estado e indica que el resguardo
de seguridad está abierto (véase la figura 3, columna
3
Puerta abierta).
Dispositivo de desbloqueo auxiliar
En caso de avería, el bloqueo puede desbloquearse
con el dispositivo de desbloqueo auxiliar, indepen-
dientemente del estado del solenoide (véase la figu-
ra 4).
Si el interruptor cuenta con un dispositivo de
desbloqueo auxiliar con llave (opcional), el dispositivo
de bloqueo puede cerrarse en la posición „no
bloqueado“ (véase la figura 1). Así se evita que se
quede encerrada una persona de forma accidental,
por ejemplo alguien del personal de mantenimiento.
f Accionamiento del dispositivo de desbloqueo
auxiliar
1. Suelte el tornillo de seguridad.
2. Gire aprox. 180º el dispositivo de desbloqueo
auxiliar con un destornillador en la dirección
señalada por la flecha.
3. Después de su uso, vuelva a colocarlo en su
posición inicial y séllelo (por ejemplo, con laca de
sellado o un precinto).
f Accionamiento del dispositivo de desbloqueo
auxiliar con llave
1. Introduzca la llave en la abertura de la cerradura.
2. Gire la llave de la posición 1 (modo normal) a la
posición 2 (modo de bloqueo).
3. Saque la llave.
4. Tras su uso, vuelva a colocarlo en su posición
inicial.
Indicación
La posición del bloqueo se muestra en la ventana.

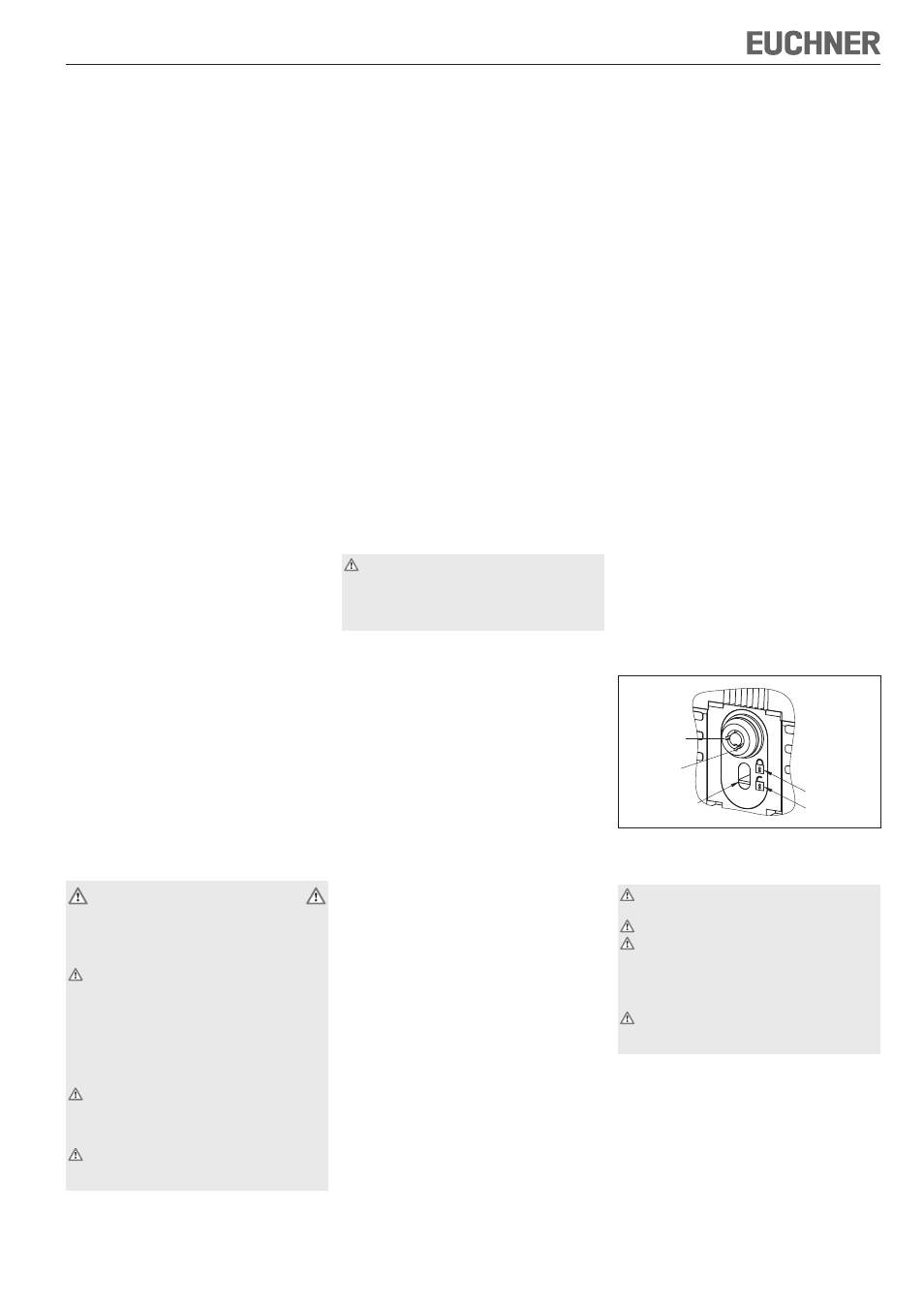

Figura 1: dispositivo de desbloqueo auxiliar con llave
e indicación
Montaje
El interruptor de seguridad y el actuador no
deben utilizarse como tope.
Fije el dispositivo solo cuando esté montado.
¡Atención! Riesgo de quemaduras debido a la
alta temperatura de la superficie cuando la
temperatura ambiental supera los 40 °C. Proteja
los interruptores para impedir que entren en
contacto con personas o material inflamable.
Para conseguir la fuerza de bloqueo indicada
deben utilizarse, además, los agujeros de fijación
del cabezal del interruptor (véase figura 4).
Monte el interruptor de seguridad de modo que:
f El acceso resulte difícil para el personal de servicio
con el resguardo de seguridad abierto.
f Sea posible el manejo del dispositivo de desbloqueo
auxiliar, así como el control y la sustitución del
interruptor de seguridad.
f El desbloqueo antipánico solo pueda accionarse
desde la zona de peligro.
Es necesario colocar un tope adicional para la pieza
móvil del resguardo de seguridad.
f Introduzca el actuador en el cabezal actuador.
f Los interruptores de seguridad deben montarse
en unión positiva.
Marca
Bloqueado
No bloqueado
Pos. 2
(modo de bloqueo)
Pos. 1
(modo normal)
