Elektrischer Anschluss
Bei der Auswahl von Isolationsmaterial bzw. An-
schlusslitzen, auf die Übertemperatur im Gehäuse
(abhängig von den Betriebsbedingungen) achten!
Für den Sicherheitskreis dürfen ausschließlich
die mit dem Zwangstrennsymbol gekennzeich-
neten Schaltglieder verwendet werden.
Für STA ohne Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den An-
forderungen von
ist eine starre Kupferleitung 60/
75 °C zu verwenden.
Die Betriebsspannung für den Zuhaltemagneten muss
der Angabe auf dem Typenschild (z.B. U
S
= AC/DC
24 V) entsprechen.
f
Verschlussschraube der gewünschten Einführ-
öffnung entfernen.
f
Kabelverschraubung mit entsprechender Schutzart
montieren.
f
Kontaktbelegung siehe Bild 2.
f
Schutzleiter anschließen
f
Klemmschrauben mit 0,5 Nm anziehen.
f
Auf Dichtheit der Leitungseinführung achten.
f
Schalterdeckel schließen und verschrauben.
f
Ausführung STA-TW-3.../STA-TW-4...
Bei Schaltelementen mit vier Zwangsöffnern wer-
den nur die Kontakte 21-22 und 41-42 beim
Aktivieren bzw. Deaktivieren der Zuhaltung betä-
tigt. In Anwendungen mit gefahrbringenden Zu-
ständen (z.B. nachlaufenden Bewegungen) muss
immer der Kontakt 21-22 und/oder 41-42 in den
Sicherheitskreis eingebunden werden.
Funktionskontrolle
Warnung! Tödliche Verletzung durch Fehler bei
der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass
sich keine Personen im Gefahrenbereich befin-
den. Beachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Nach der Installation und jedem Fehler muss eine
vollständige Kontrolle der Sicherheitsfunktion durch-
geführt werden. Gehen Sie dabei folgendermaßen vor:
f
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungs-
kopf einführen lassen. Zur Überprüfung Schutzein-
richtung mehrmals schließen.
f
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Bei Zuhaltung durch Magnetkraft
¨
Zuhaltung
aktivieren.
f
Die Maschine darf nicht selbständig anlaufen.
f
Die Schutzeinrichtung darf sich nicht öffnen lassen.
3. Betrieb in der Steuerung freigeben.
f
Die Zuhaltung darf sich nicht deaktivieren lassen,
solange der Betrieb freigegeben ist.
4. Betrieb in der Steuerung abschalten und Zuhaltung
deaktivieren.
f
Die Schutzeinrichtung muss so lange zugehalten
bleiben, bis kein Verletzungsrisiko mehr besteht.
f
Die Maschine darf sich nicht starten lassen, solan-
ge die Zuhaltung deaktiviert ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutzein-
richtung einzeln.
Kontrolle und Wartung
Bei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden.
Der Austausch von Einzelteilen oder Baugrup-
pen ist unzulässig!
Wartungsarbeiten sind nicht erforderlich. Um eine ein-
wandfreie und dauerhafte Funktion zu gewährleisten,
sind regelmäßige Kontrollen erforderlich auf
f
einwandfreie Schaltfunktion
f
sichere Befestigung der Bauteile
f
Ablagerungen und Verschleiß
f
Dichtheit der Kabeleinführung
f
gelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Hinweis: Das Baujahr ist in der unteren, rechten Ecke
des Typenschilds ersichtlich.
Haftungsausschluss bei
f
nicht bestimmungsgemäßem Gebrauch
f
Nichteinhalten der Sicherheitshinweise
f
Anbau und elektrischem Anschluss nicht durch au-
torisiertes Fachpersonal
f
nicht durchgeführten Funktionskontrollen.

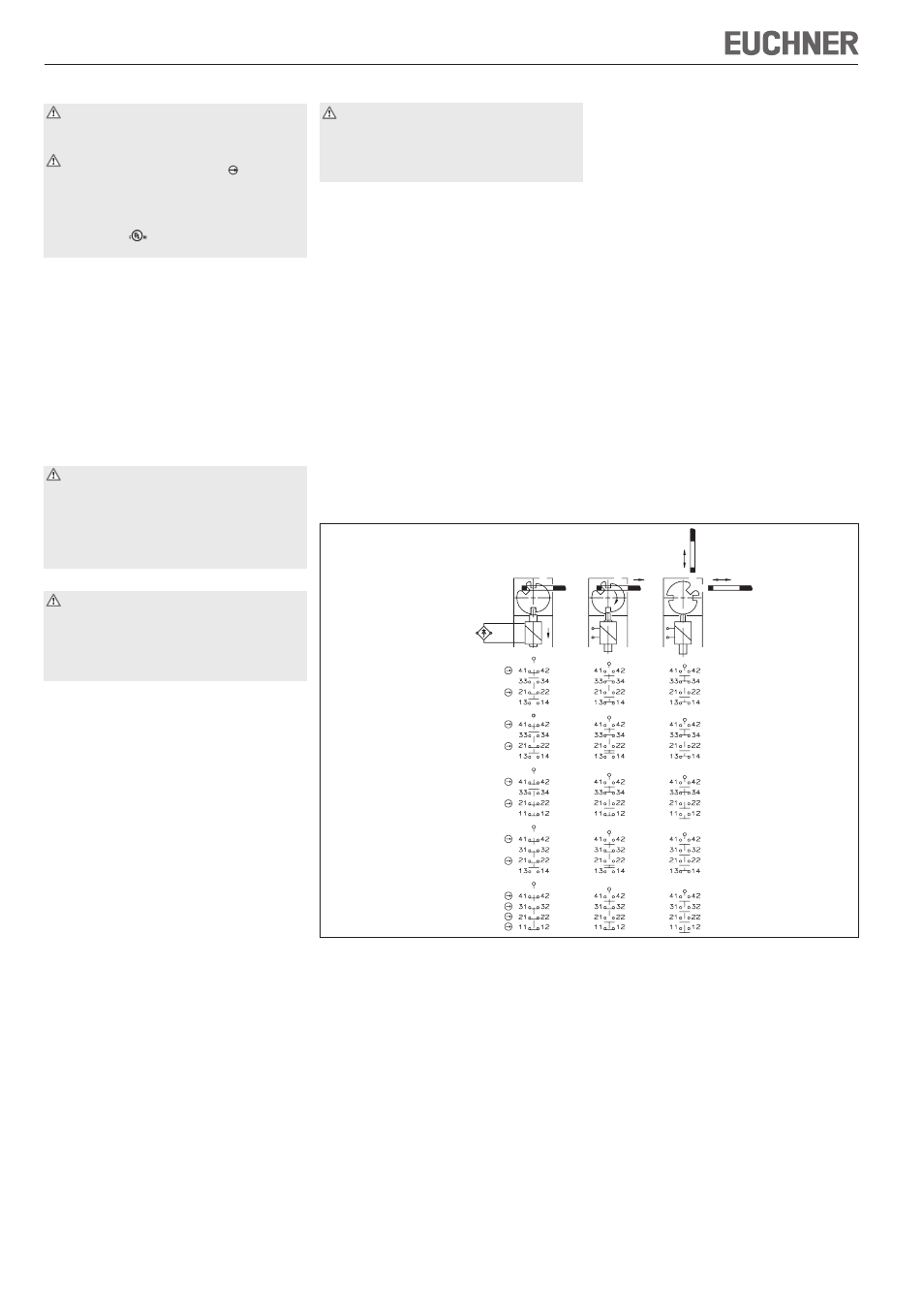

Bild 3: Schaltelemente und Schaltfunktionen
E1
E2
E1
E2
v
h
E1
E2
Betätiger:
Tür geschlossen
Tür geschlossen
Tür
Schaltstellung:
und zugehalten
und nicht zugehalten
offen
Type
STA-TW1-4131..
STA-TW2-4131..
STA-TW3-4131..
STA-TW4-4131..
STA-TW3-2131..
STA-TW4-2131..
STA-TW3-4121..
STA-TW4-4121..
STA-TW3-4141..
STA-TW4-4141..
