EUCHNER STA-TWxxx (Twin) - Manual (Page 15)

Manual de instrucciones del interruptor de seguridad STA-TW... (Twin)
v
h h
v
30
<40>
<72>
171
27
20 20
16
4 4
0,3
<74> <80>
144
30
4
<228>
<46,5>
16,3
22
M20x1,5 (3x)
0,3

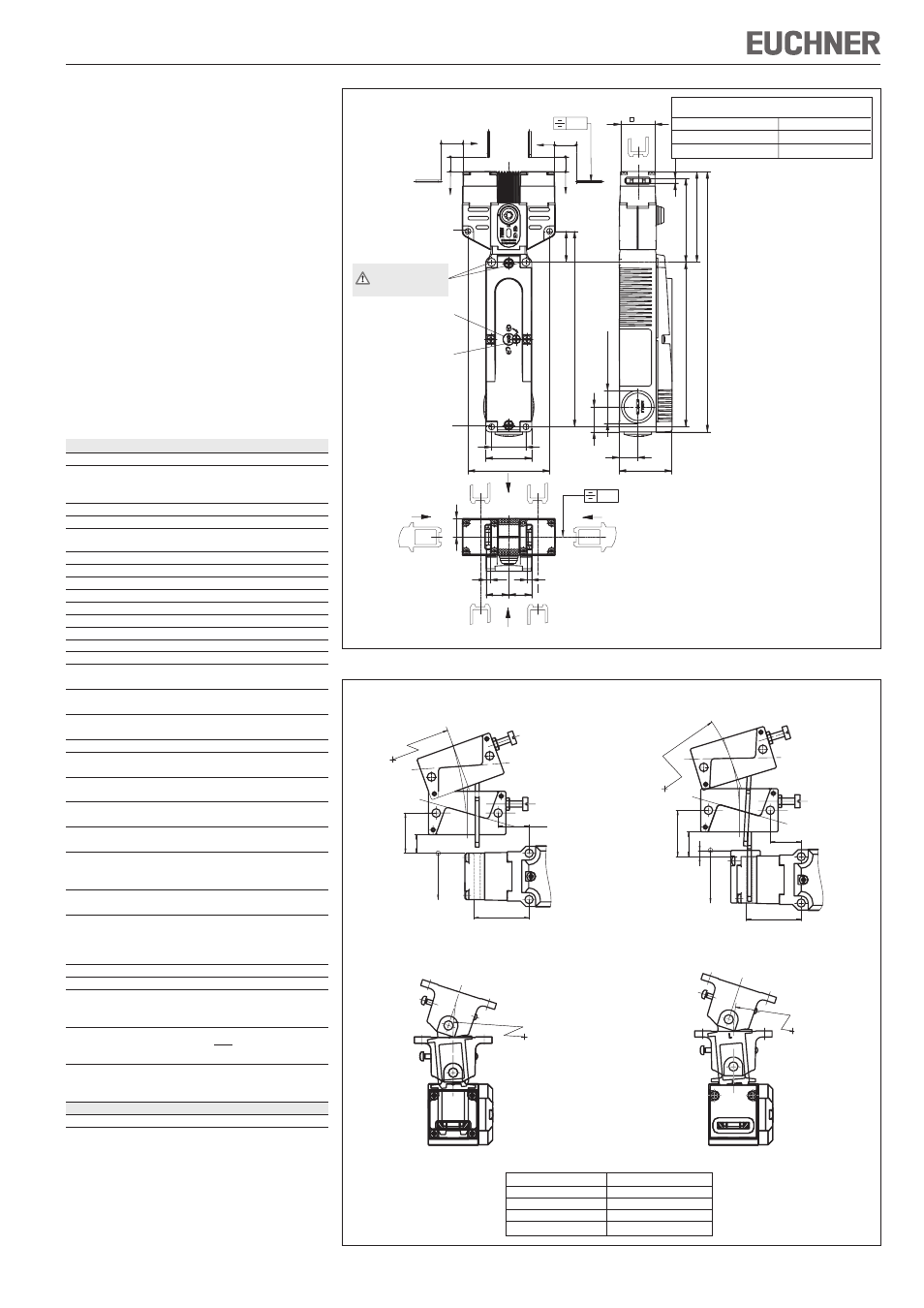

Figura 4: plano de dimensiones STA-TW...
Declaración CE de conformidad
El fabricante citado a continuación declara por la
presente que el producto cumple las disposiciones
de la directiva o directivas especificadas más abajo
y que se ha aplicado la normativa correspondiente.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Alemania
Directivas aplicadas:
f Directiva de máquinas 2006/42/CE
Normas aplicadas:
f EN 60947-5-1:2004 + Cor.:2005 + A1:2009
f EN 1088:1995+A2:2008
Leinfelden, julio de 2010
Dipl.-Ing. Michael Euchner
Director
Duc Binh Nguyen
Apoderado encargado de la documentación
La declaración CE de conformidad firmada acompaña
al producto.
Datos técnicos
Parámetro Valor
Material de la carcasa Fundición de metal ligero
Tipo de protección según IEC 60529
Entrada de cable
IP67
Conector IP65
Vida útil mecánica 1 x 10 6 maniobras
Temperatura ambiental -20...+55 °C
Grado de contaminación
(externa, según EN 60947-1)
3 (industria)
Posición de montaje Cualquiera
Velocidad de ataque máx. 20 m/min
Fuerza de extracción 30 N
Fuerza de retención 20 N
Fuerza máx. de actuación 35 N
Frecuencia de accionamiento 7000/h
Principio de activación
Contacto de acción lenta
Material del contacto Aleación de plata dorada
Tipo de conexión Conexión roscada M20 x 1,5
Sección del conductor
(rígido/flexible)
0,34 ... 1,5 mm²
Tensión de servicio para
L024 24 V
Indicador LED opcional
Tensión de aislamiento
de referencia
U
i
= 250 V
Resistencia a la sobretensión U
imp
= 2,5 kV
Corriente de cortocircuito
condicionada
100 A
Voltaje de conmutación mín.
12 V
a 10 mA
Categoría de uso
según EN 60947-5-1
CA-15 4 A 230 V/CC-13 4 A 24 V
Corriente mín. de activación
a 24 V
1 mA
Protección contra cortocircuitos
(fusible de control)
4 A gG
según IEC 60269-1
Corriente térmica
convencional I
th
4 A
Tensión de servicio/potencia del solenoide
STA-TW...024
CA/CC 24 V(+10%/-15%) 8 W
STA-TW...110 CA 110 V(+10%/-15%) 10 W
STA-TW...230 CA 230 V(+10%/-15%) 11 W
Tiempo de conexión TC 100 %
Consumo de potencia 8 W
Fuerza de bloqueo F
máx
Actuador recto con boquilla F
S
= 2500 N
Actuador acodado con manguito F
S
= 1500 N
Fuerza de bloqueo F
Zh
según principio de
comprobación GS-ET-19
Interruptor con mayor fuerza de retención STA-TW.B..., STA-TW.C...
Fuerza de actuación a 20 °C
45 N
Vida útil de la retención 1 x 10 5 maniobras
Valores de fiabilidad según EN ISO 13849-1
B
10d 4,5 x 10 6
(F
Zh
=
F
máx. ) = 2000 N
1,3
Recorrido mín. necesario + recorrido prolongado
autorizado
Dirección de aproximación Actuador S estándar
Horizontal (h) 24,5 + 5
Vertical (v) 24,5 + 5
∅ 5,3 (2x)
para M5 x 35 mm
ISO 1207/ISO 4762
Dispositivo de
desbloqueo
auxiliar
Tornillo de seguridad
∅ 5,3 (2x)
para M5 x 35 mm
ISO 1207/ISO 4762
Figura 4: radios de puerta mínimos
Tipo de actuador Radio de puerta mín. [mm]
Actuador S-G... 300
Actuador S-W... 300
ACTUADOR RADIAL S-OU... 200
ACTUADOR RADIAL S-LR... 200
Actuador radial S-OU-LN para
embudos de entrada
Actuador radial S-LR-LN para
embudos de entrada
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Actuador radial S-OU-SN
Actuador radial S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
¡No utilice estos
orificios de fijación!
