Istruzioni di impiego dei finecorsa di sicurezza STA-TW... (Twin)
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 105875-03-02/12 (T
raduzione
delle istruzioni di impiego originali)
f Allentare le viti sulla testina di azionamento.
f Girare nella direzione desiderata.
f Corretta disposizione delle viti (vedere la figura 2).
f Serrare le viti con 0,6 Nm.
f Chiudere gli intagli di comando non utilizzati con le
relative coperture.
Protezione contro gli agenti ambientali
Premessa necessaria per un corretto e durevole
funzionamento in sicurezza è la protezione della
testina di azionamento contro la penetrazione di corpi
estranei, quali trucioli, sabbia, graniglia, ecc.
Collegamento elettrico
Nella scelta del materiale isolante o dei cavi di
collegamento, prestare attenzione alla sovratem-
peratura presente nella custodia (dipendente dal-
le condizioni di funzionamento).
Per il circuito di sicurezza impiegare esclusiva-
mente i contatti contrassegnati dal simbolo di
apertura positiva
.
Per gli STA senza connettore vale:
per l’impiego e l’utilizzo in conformità ai requisiti
si deve utilizzare un cavo rigido in rame 60/75 °C.
La tensione di esercizio per gli elettromagneti di ritenuta
deve corrispondere all’indicazione sulla targhetta di
identificazione (ad esempio U
S
= AC/DC 24 V).
f Rimuovere il pressacavo dell’apertura di inserimento
desiderata.
f Montare il collegamento a pressacavo con il relativo
grado di protezione.
f Connessioni vedi fig. 2.
f Collegare il conduttore di protezione.
f Serrare le viti di arresto con 0,5 Nm.
f Accertarsi che il pressacavo sia a tenuta.
f Chiudere ed avvitare il coperchio del finecorsa.
f Esecuzione STA-TW-3.../STA-TW-4...
Nei microinterruttori con quattro NC ad apertura
forzata, durante l’attivazione e la disattivazione
del meccanismo di ritenuta vengono azionati solo
i contatti 21-22 e 41-42. Nelle applicazioni in
situazioni pericolose (ad es. movimenti protratti),
il contatto 21-22 e/o 41-42 deve sempre essere
legato nel circuito di sicurezza.
Controllo funzionale
Avvertenza! Lesioni mortali in caso di errori
durante l’installazione e il controllo funzionale.
Prima di procedere al controllo funzionale,
assicurarsi che nessuna persona si trovi nella
zona pericolosa. Osservare tutte le normative
antinfortunistiche vigenti.
Al termine dell’installazione e dopo ogni guasto si deve
effettuare una verifica completa della funzione di
sicurezza. Procedere come specificato di seguito:
f Prova della funzione meccanica
L’azionatore deve potersi inserire facilmente nella
testina di azionamento. Effettuare questa prova
chiudendo più volte il riparo di protezione.
f Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari di protezione.
In caso di ritenuta tramite forza magnetica ¨
attivare il meccanismo di ritenuta.
f La macchina non deve avviarsi da sola.
f Il riparo di protezione non deve potersi aprire.
3. Abilitare il funzionamento nel sistema di controllo.
f Non deve essere possibile disattivare il meccanismo
di ritenuta, finché il funzionamento è abilitato.
4. Disabilitare il funzionamento nel sistema di controllo
e disattivare il meccanismo di ritenuta.
f Il riparo di protezione deve rimanere chiuso e
bloccato finché il pericolo di infortunio non sussiste
più.
f Non deve essere possibile avviare la macchina,
finché il meccanismo di ritenuta è disattivato.
Ripetere le operazioni 2,3 e per ogni singolo riparo di
protezione.
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso
l’azionatore.
Non è ammessa la sostituzione di singoli
componenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
f la corretta commutazione
f il fissaggio dei singoli componenti
f l’eventuale presenza di depositi o segni d’usura
f la tenuta dell’ingresso del cavo
f l’eventuale allentarsi dei cavi di collegamento o dei
connettori.
Nota: l’anno di costruzione si trova sull’angolo in
basso a destra della targhetta di identificazione.

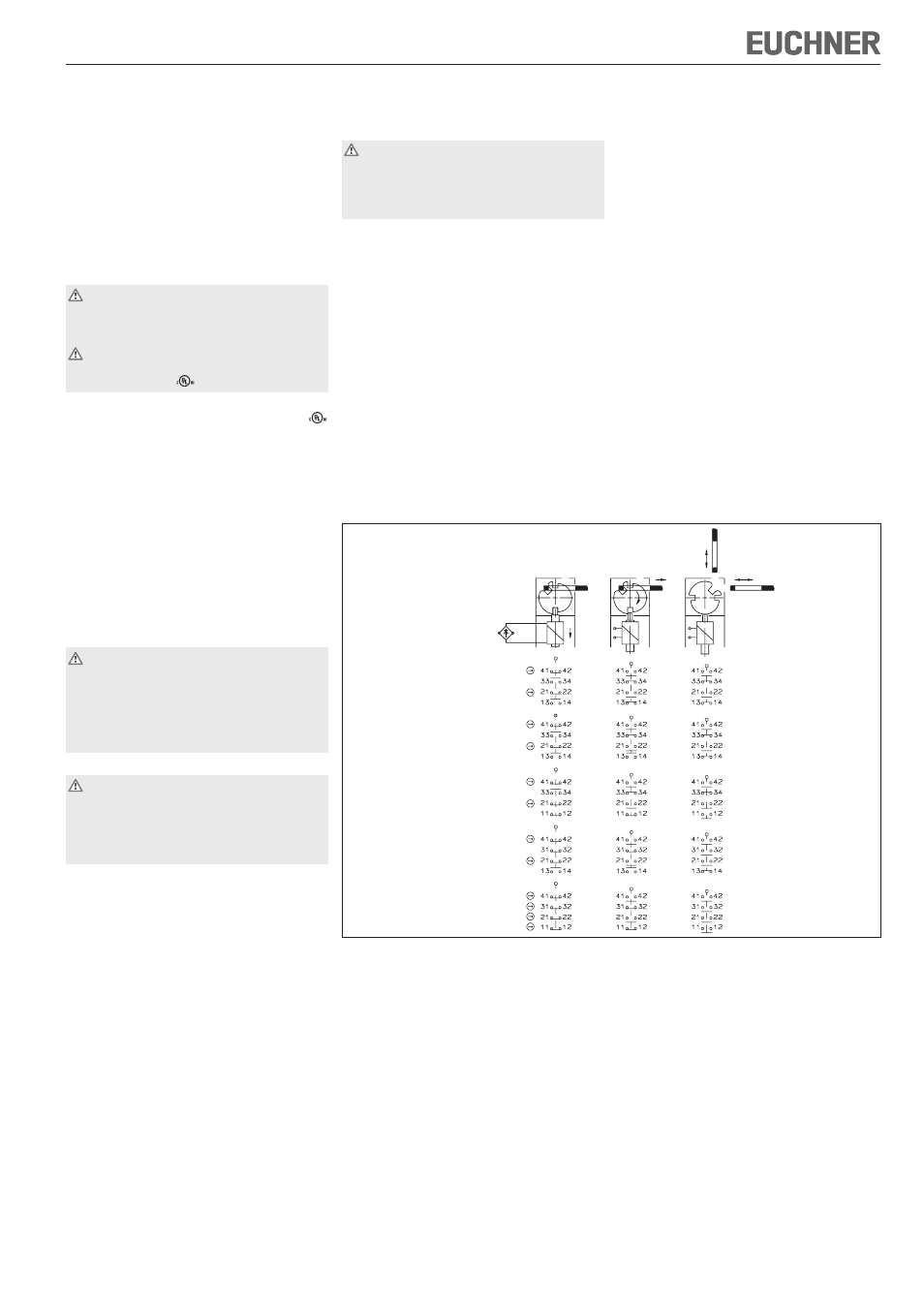

Fig. 3: Microinterruttori e commutazioni
E1
E2
E1
E2
v
h
E1 E2
Azionatore: Riparo chiuso Riparo chiuso Riparo
Posizione
di comando:
e bloccato e non bloccato aperto
Tipi
STA-TW1-4131..
STA-TW2-4131..
STA-TW3-4131..
STA-TW4-4131..
STA-TW3-2131..
STA-TW4-2131..
STA-TW3-4121..
STA-TW4-4121..
STA-TW3-4141..
STA-TW4-4141..
Esclusione di responsabilità in caso di
f impiego non conforme alla destinazione d’uso
f mancato rispetto delle istruzioni di sicurezza
f montaggio e collegamento elettrico non eseguiti
da personale specializzato ed autorizzato
f omissione delle prove funzionali.
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il
prodotto è conforme alle disposizioni della/delle
direttiva/e sottoelencata/e e che sono state applicate
le norme pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Germania
Direttive applicate:
f Direttiva Macchine 2006/42/CE
Norme applicate:
f EN 60947-5-1:2004 + Cor.:2005 + A1:2009
f EN 1088:1995+A2:2008
Leinfelden, luglio 2010
Dipl. Ing. Michael Euchner
Amministratore delegato
Duc Binh Nguyen
Responsabile della documentazione
La dichiarazione CE di conformità firmata è allegata
al prodotto.
