Betriebsanleitung Sicherheitsschalter STA-TW... (Twin)
v
h h
v
30
<40>
<72>
171
27
20 20
16
4 4
0,3
<74> <80>
144
30
4
<228>
<46,5>
16,3
22
M20x1,5 (3x)
0,3

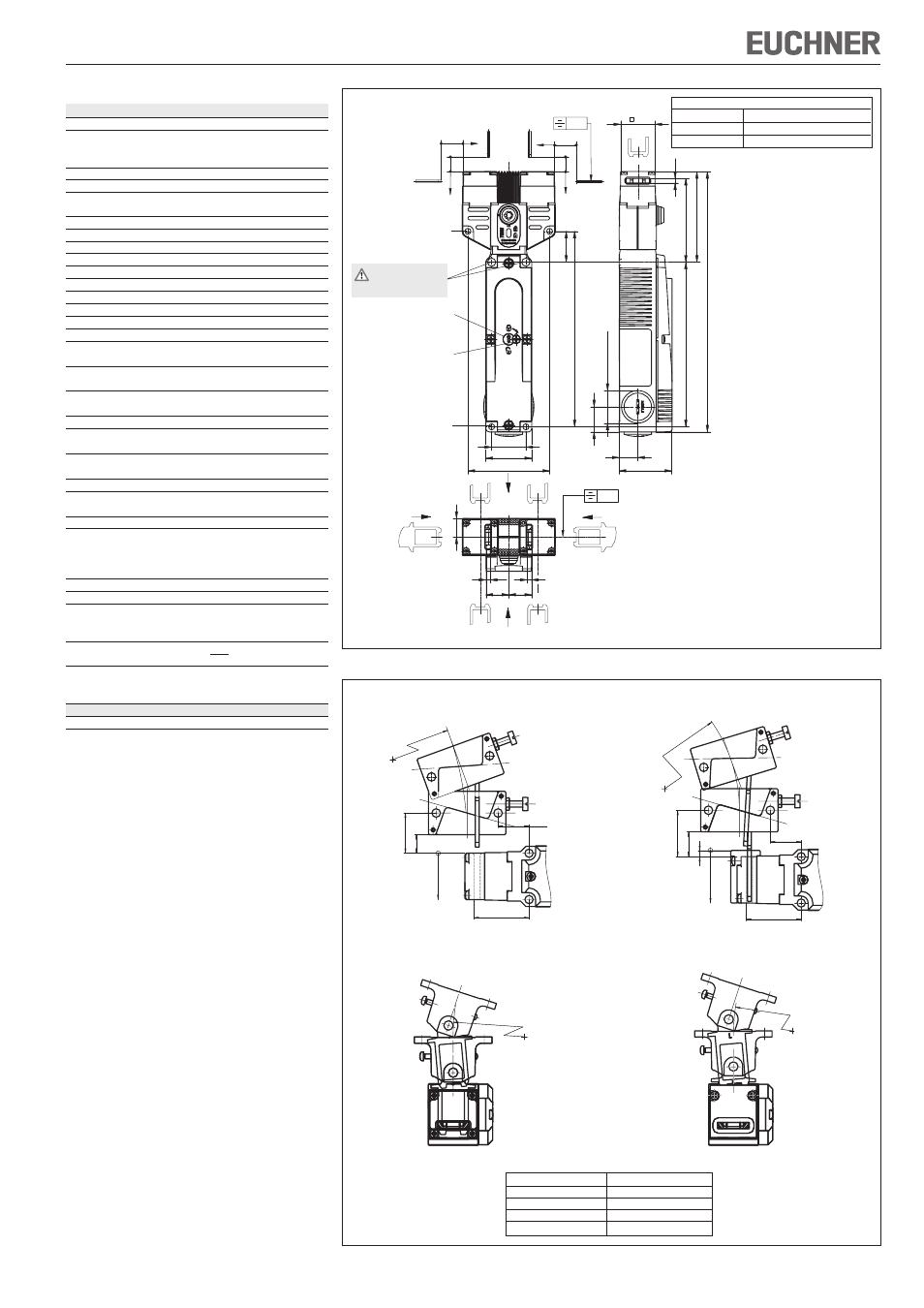

Bild 4: Maßzeichnung STA-TW...
Technische Daten
Parameter Wert
Gehäusewerkstoff Leichtmetall-Druckguss
Schutzart nach IEC 60529
Leitungseinführung
IP67
Steckverbinder IP65
Mech. Lebensdauer 1x10 6 Schaltspiele
Umgebungstemperatur -20...+55 °C
Verschmutzungsgrad
(extern, nach EN 60947-1)
3 (Industrie)
Einbaulage beliebig
Anfahrgeschwindigkeit max. 20 m/min
Auszugskraft 30 N
Rückhaltekraft 20 N
Betätigungskraft max. 35 N
Betätigungshäufigkeit 7000/h
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart Schraubanschluss M20x1,5
Leiterquerschnitt starr/flexibel 0,34 ... 1,5 mm²
Betriebsspannung für
L024 24 V
optionale LED-Anzeige
Bemessungs-
isolationsspannung
U
i
= 250 V
Bemessungs-
stoßspannungsfestigkeit
U
imp
= 2,5 kV
Bedingter Kurzschlussstrom 100 A
Schaltspannung min.
12 V
bei 10 mA
Gebrauchskategorie
nach EN 60947-5-1
AC-15 4 A 230 V / DC-13 4 A 24 V
Schaltstrom min. bei 24 V 1 mA
Kurzschlussschutz (Steuer-
4 A gG
sicherung) nach IEC 60269-1
Konv. thermischer Strom I
th
4 A
Magnetbetriebsspannung/Magnetleistung
STA-TW...024
AC/DC 24 V(+10%/-15%) 8 W
STA-TW...110 AC 110 V(+10%/-15%) 10 W
STA-TW...230 AC 230 V(+10%/-15%) 11 W
Einschaltdauer ED 100 %
Anschlussleistung 8 W
Zuhaltekraft F
max
Betätiger gerade, mit Tülle F
S
= 2500 N
Betätiger abgewinkelt, mit Tülle F
S
= 1500 N
Zuhaltekraft F
Zh
nach Prüfgrundsatz GS-ET-19
Schalter mit erhöhter Rückhaltekraft STA-TW.B..., STA-TW.C...
Betätigungskraft bei 20 °C
45 N
Lebensdauer der Rückhaltung 1 x 10 5 Schaltspiele
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d 4,5 x 10 6
(F
Zh
=
F
max ) = 2000 N
1,3
Erforderlicher Mindestweg + zul. Nachlauf
Anfahrrichtung Betätiger S Standard
horizontal (h) 24,5 + 5
vertical (v) 24,5 + 5
∅ 5,3 (2x)
für M5x35 mm
ISO 1207/ISO 4762
Hilfs-
entriegelung
Sicherungs-
schraube
∅ 5,3 (2x)
für M5x35 mm
ISO 1207/ISO 4762
Bild 4: Minimale Türradien
Betätiger-Typ Türradius min. [mm]
Betaetiger-S-G... 300
Betaetiger-S-W... 300
RADIUSBETAETIGER-S-OU... 200
RADIUSBETAETIGER-S-LR... 200
Radiusbetätiger S-OU-LN
für Einführtrichter
Radiusbetätiger S-LR-LN
für Einführtrichter
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Radiusbetätiger S-OU-SN
Radiusbetätiger S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Diese Befestigungs-
bohrungen nicht
verwenden!
