Carte du système: Vues de face, gauche, droite & arrière (Modèles A & B) - 83

Guide Utilisateur Concis

Fr
anç

ais

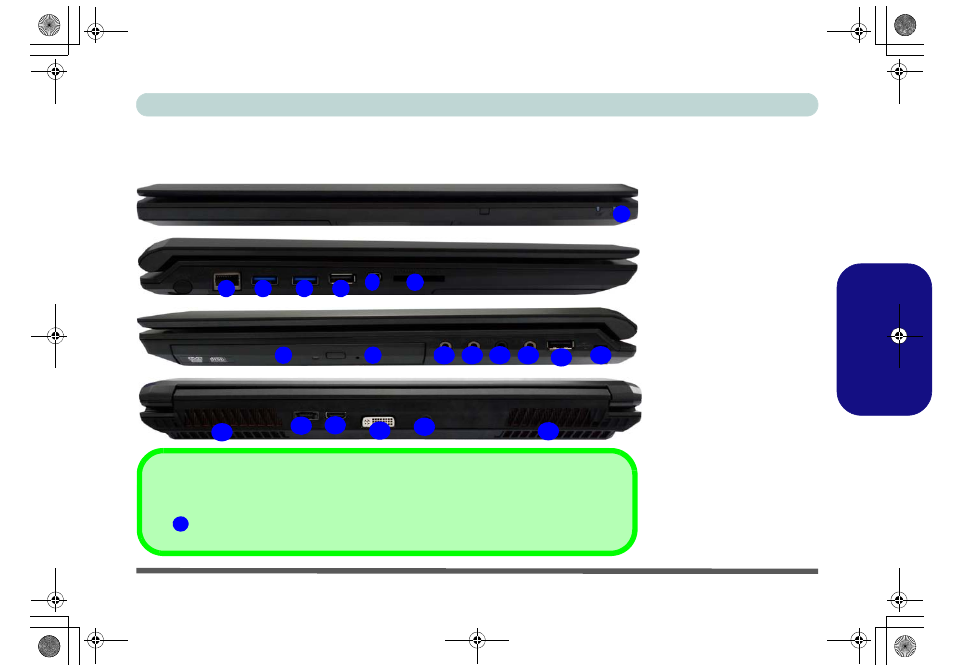

Carte du système: Vues de face, gauche, droite
& arrière (Modèles A & B)

Figure 6

Vues de face, gauche, droite

& arrière

1. Indicateurs d’alimentation

LED

2. Prise réseau RJ-45
3. Ports USB 3.0
4. Port USB 2.0

(Voir la remarque ci-
dessous)

5. Port Mini-IEEE 1394a
6. Lecteur de carte Multi-en-1
7. Baie de périphérique optique
8. Trou d’ejection d’urgence
9. Prise de sortie casque
10. Prise d'entrée de

microphone

11. Prise combo de sortie S/

PDIF et sortie Surround

12. Prise d'entrée de ligne
13. Port USB 2.0
14. Fente de verrouillage de

sécurité

15. Ventilation
16. Port eSATA/USB combiné
17. Prise de sortie HDMI
18. Prise de sortie DVI
19. Prise d'entrée DC

4

7

5

6

1

2

3

9

10 11 12

USB

Le port USB 3.0 est noté par sa couleur bleue; les ports USB 2.0 sont colorés en noir. Le port USB
2.0

peut fournir l’alimentation lorsque le système est arrêté mais encore alimenté par l'adapta-

teur AC /DC.

4

8

14

Face

Gauche

Droit

3

17

19

16

18

15

15

Arrière

13

P150HM-P170HM CUG Book.book Page 83 Tuesday, December 21, 2010 4:41 PM
