Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore (Modelli A & B) - 155

Guida Rapida per l'Utente

Italiano

Descrizione del sistema: Vista anteriore,
sinistra, destra

e posteriore (Modelli A & B)

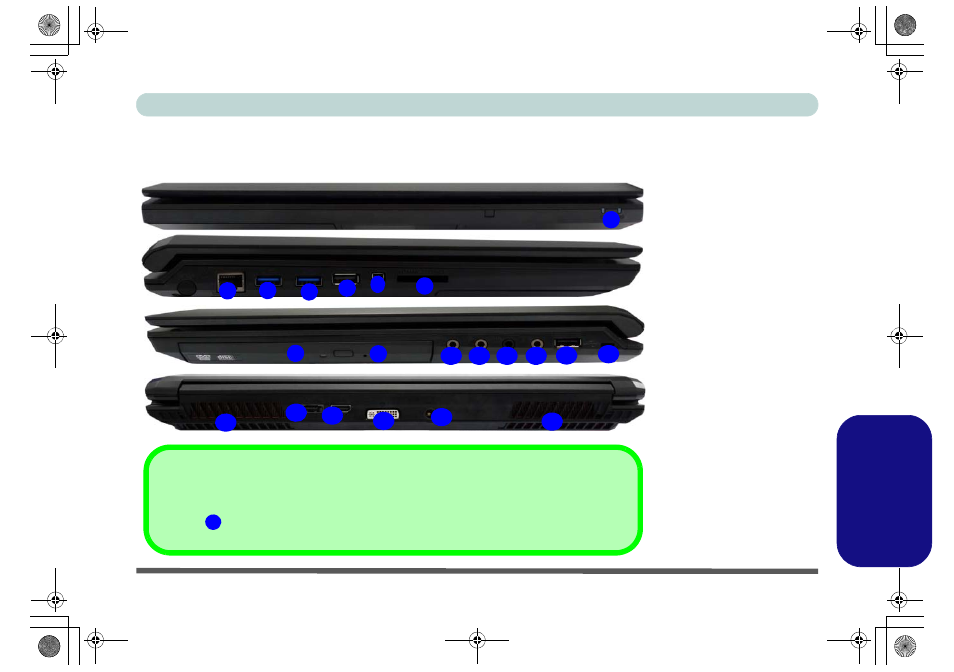

Figura 6 - Vista anteriore, si-

nistra, destra e posteriore

1. Indicatori LED alimentazione
2. Jack di rete tipo RJ-45
3. Porte USB 3.0
4. Porta USB 2.0

(vedere la nota sotto)

5. Porta Mini-IEEE 1394a
6. Lettore di schede Multi-in-1
7. Bay unità ottica
8. Foro di espulsione di

emergenza

9. Jack uscita delle cuffie
10. Jack ingresso del

microfono

11. Jack combo uscita S/PDIF

e uscita Surround

12. Jack di ingresso di linea
13. Porta USB 2.0
14. Slot blocco di sicurezza
15. Ventola
16. Porta eSATA/USB

combinata

17. Porta uscita HDMI
18. Porta uscita DVI
19. Jack di ingresso DC

USB

La porta USB 3.0 è riconoscibile dal suo colore blu, le porte USB 2.0 sono di colore nero. La porta
USB 2.0

può fornire alimentazione quando il sistema è spento ma alimentato tramite l'alimen-

tatore AC/DC.

4

4

7

5

6

1

2

3

9

10 11

14

12

8

3

17

19

16

18

15

15

13

Lato anteriore

Lato sinistro

Lato destro

Lato posteriore
