48 - Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modell C)
Ausführliches Benutzerhandbuch
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts
und hinten (Modell C)

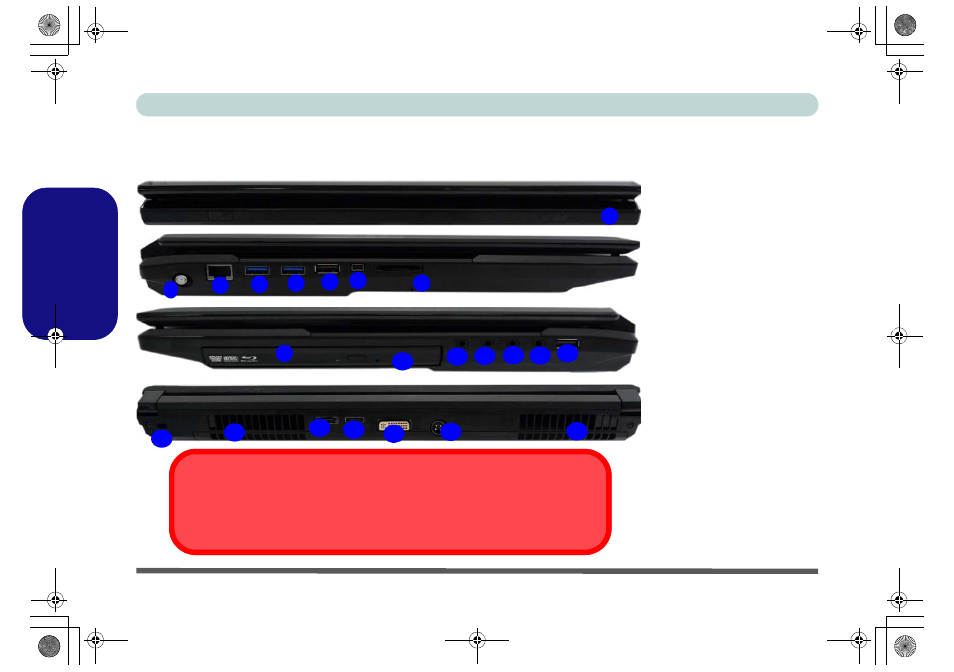

Abb. 7 - Ansicht von vorne,
links, rechts und hinten
1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
4. USB 2.0 Anschluss (siehe
Seite 47
)
5. Kabelantennenbuchse
(CATV)
6. Mini-IEEE 1394a Anschluss
7. Multi-in-1 Kartenleser
8. Schacht für optisches
Laufwerk
9. Notauswurfloch
10. Kopfhörer-Ausgangsbuchse
11. Mikrofon-Eingangsbuchse
12. S/PDIF-Ausgang & Sur-
round-Ausgang Combo
Buchse
13. Line-Eingangsbuchse
14. USB 2.0 Anschluss
15. Sicherheitsschloß-Buchse
16. Luftungsoffnung
17. Kombinierter eSATA/USB-
Anschluss
18. HDMI-Ausgangsanschluss
19. DVI-Ausgangsanschluss
20. DC-Eingangsbuchse
4
7
5
6
1
2
3
9
10 11
13
12
8
3
15
17
14
16
16
18
19
20
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Überhitzung
Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht
während das Notebook in Betrieb ist verdeckt werden.
