CHAMPION IUH351 - Manual (Page 55)

3
1. Quitar el panel delantero de acceso al lavaplatos.
2. Busque el panel de montaje eléctrico en el lado derecho
de la máquina. Quite la tuerca de retención en la parte
superior del panel que mantiene el panel en su lugar.
3. Disminuir el panel y tire hacia adelante para acceder al
bloque principal del terminal (MTB).
4. Colocar el cable de energía eléctrico a través del agujero
de cable, localizado en el lado derecho, tal como se
puede ver en la parte frontal de la maquina, en el interior
del lavaplatos.
5. Asegúrese de que el cable pase a través del soporte
situado en el montaje cerca de la parte frontal-centro de
la base y asegurar el cable con un conectador de cable.
6. Conecte el cable de tierra a la base del lavaplatos, con el
tornillo de tierra junto al cable de soporte de montaje.
7. Los cables de energía eléctrica que sobren, deben ser
colocados con el terminal principal y conectar según el
diagrama de conexión a la derecha.

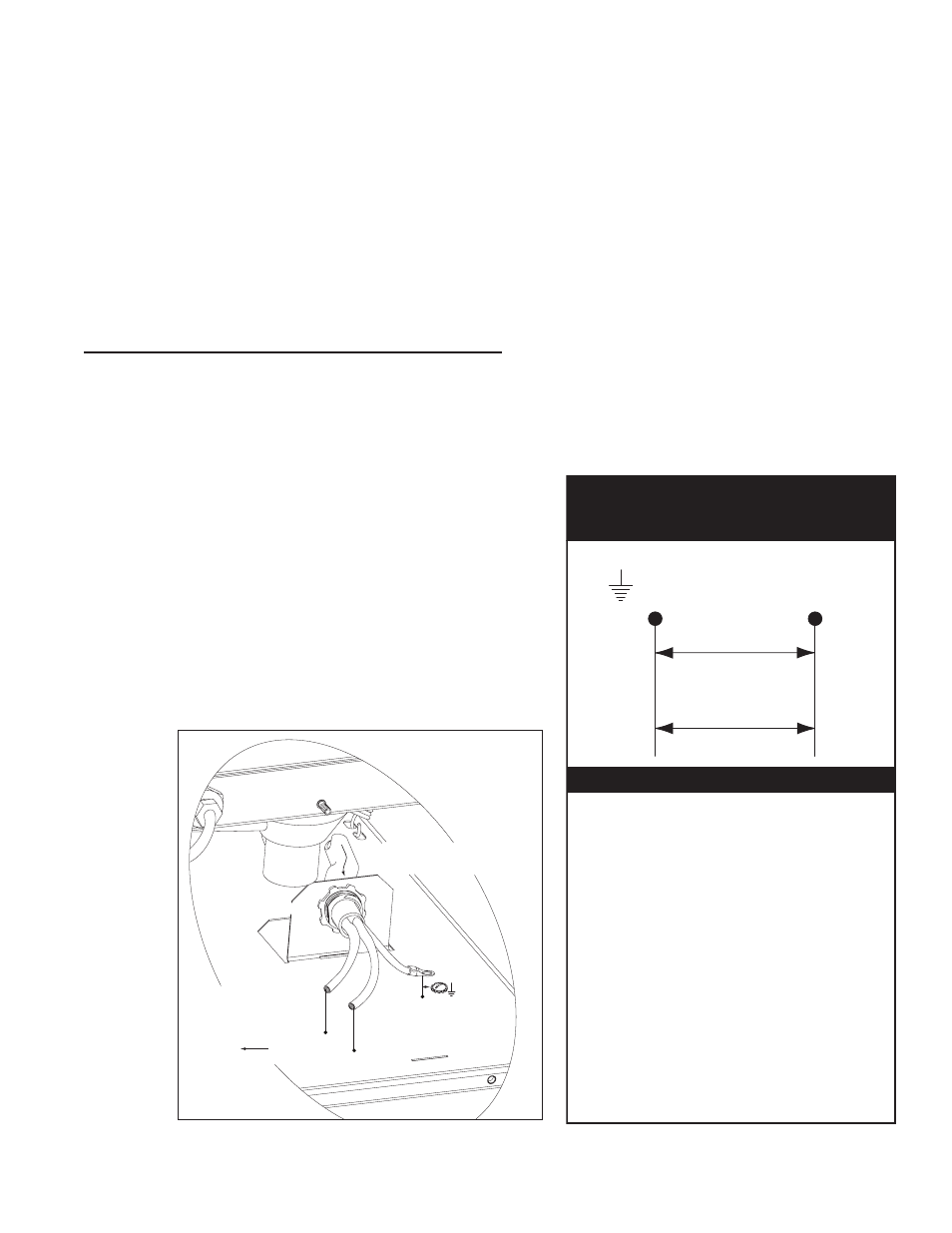

Conexión de suministro principal al lavaplatos.
ATENCIÓN:
Proporcionar 3 pies de cable de energía eléctrica enrollado en la parte trasera del lavaplatos para el servicio.
L1 L2
208-240
VAC
GRD
Fase Sencilla de Conexión Eléctrica
208-240VAC 50/60/1
Como Conectar la Electricida
1. Compruebe la placa de datos en la parte
delantera del lavaplatos para los voltios de la
máquina.
2. Quitar la parte inferior del panel de acceso
frontal.
3. Disminuir el soporte de componentes
eléctricos.
4. Suministrar el cable eléctrico de la parte
posterior del lavaplatos en el centro de la
máquina y a través del soporte del cable
5. Conecte el cable de tierra a la base de
la lavadora de platos utilizando el tornillo
de tierra situado cerca del soporte.
6. Suministrar la luz que conduce al bloque
de terminal.
7. Conecte L1, L2 en el piso.
8. Conexiones de suministro principal
están completas.
Bloque Terminal
Eléctrico Principal
Desde la Parte Posterior
de la Máquina
L1
L2
GRD
Soporte de Cable
Instalación
Conexiones Eléctricas
1. Consulte el diagrama de conexión en la página anterior y en la foto debajo:
2. Máquinas requieren 2 abastecimientos, uno de tierra y uno que incluye un cable de transporte de
corriente neutral.
3. Las conexiones de energía se realizan en el bloque principal del terminal (MTB).
4. El MTB se encuentra en la esquina trasera izquierda del panel eléctrico detrás del panel frontal de
acceso. (Consulte la ilustración en la página anterior).
Dirija el cable de suministro a través del soporte de cable.
