Installation
24
|
Installation
PC connection from a remote network
You can connect DVR to a PC or mobile device in the same remote network and control or manipulate it on the monitor
of the PC or mobile device.
1.

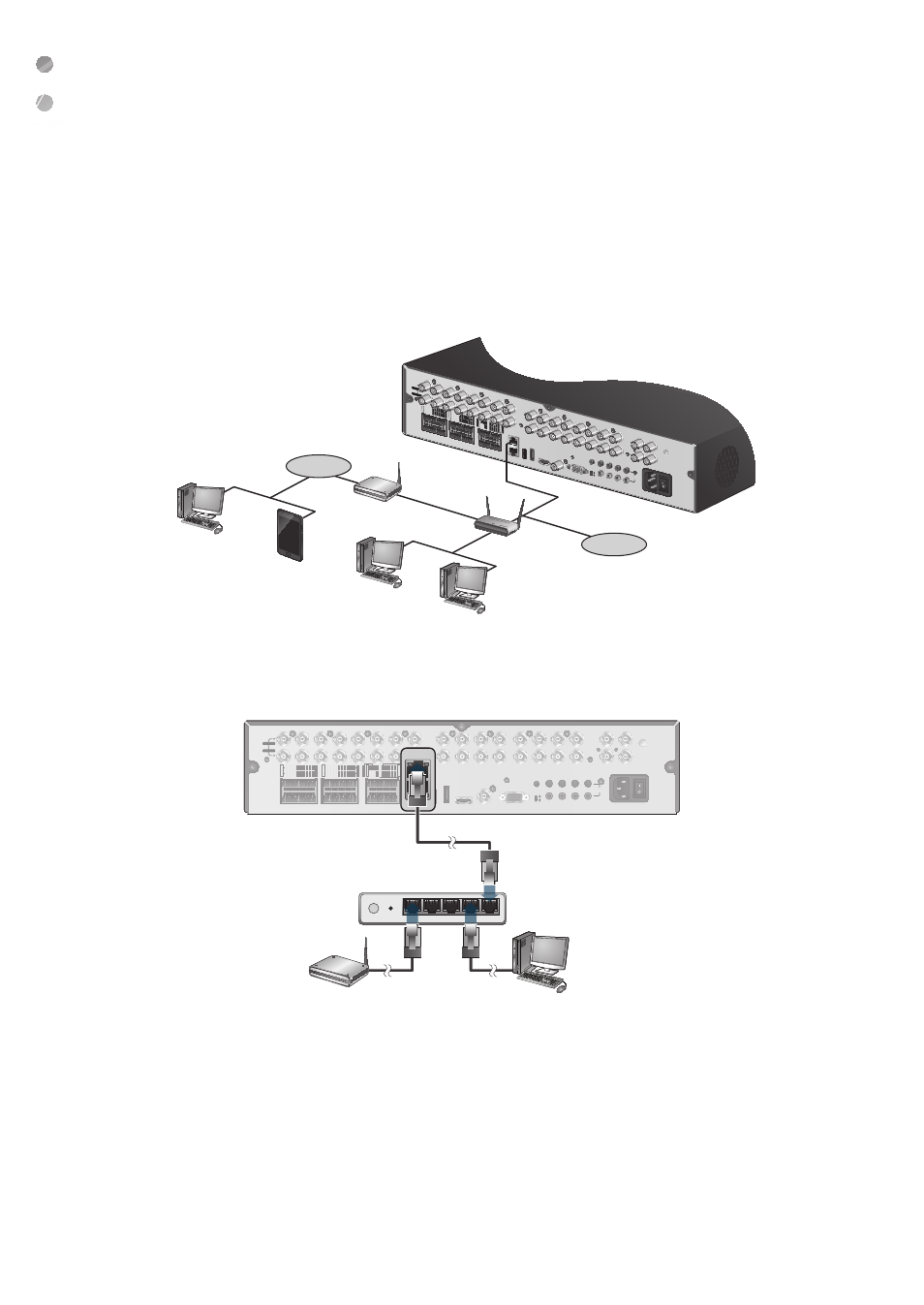

Connect the [WAN(UPLINK)] port in the rear panel to the router.
J
The LAN (DOWN LINK) port is reserved and only for servicing and development. (Do not connect devices to this port.)
2.
Connect the [WAN(UPLINK)] port of the router directly to the fixed IP LAN cable, or connect it to the ADSL modem.
3.
If using the router, set the port forwarding and enter the DDNS address in the address bar (web browser) of the
remote PC, or of the dedicated software program or mobile phone.
For the IP and DDNS address settings, refer to
“
Network Setup
”
. (page 51)
4.
If the MAC address of the DVR is 00-11-5F-12-34-56 and the web port number is 8080, enter "http://00115f123456.
dvrlink.net:8080" in the address bar of the web browser.
If you have renamed DDNS as
“
mydvr
”
, you can make network connection at http://mydvr.dvrlink.net:8080.
