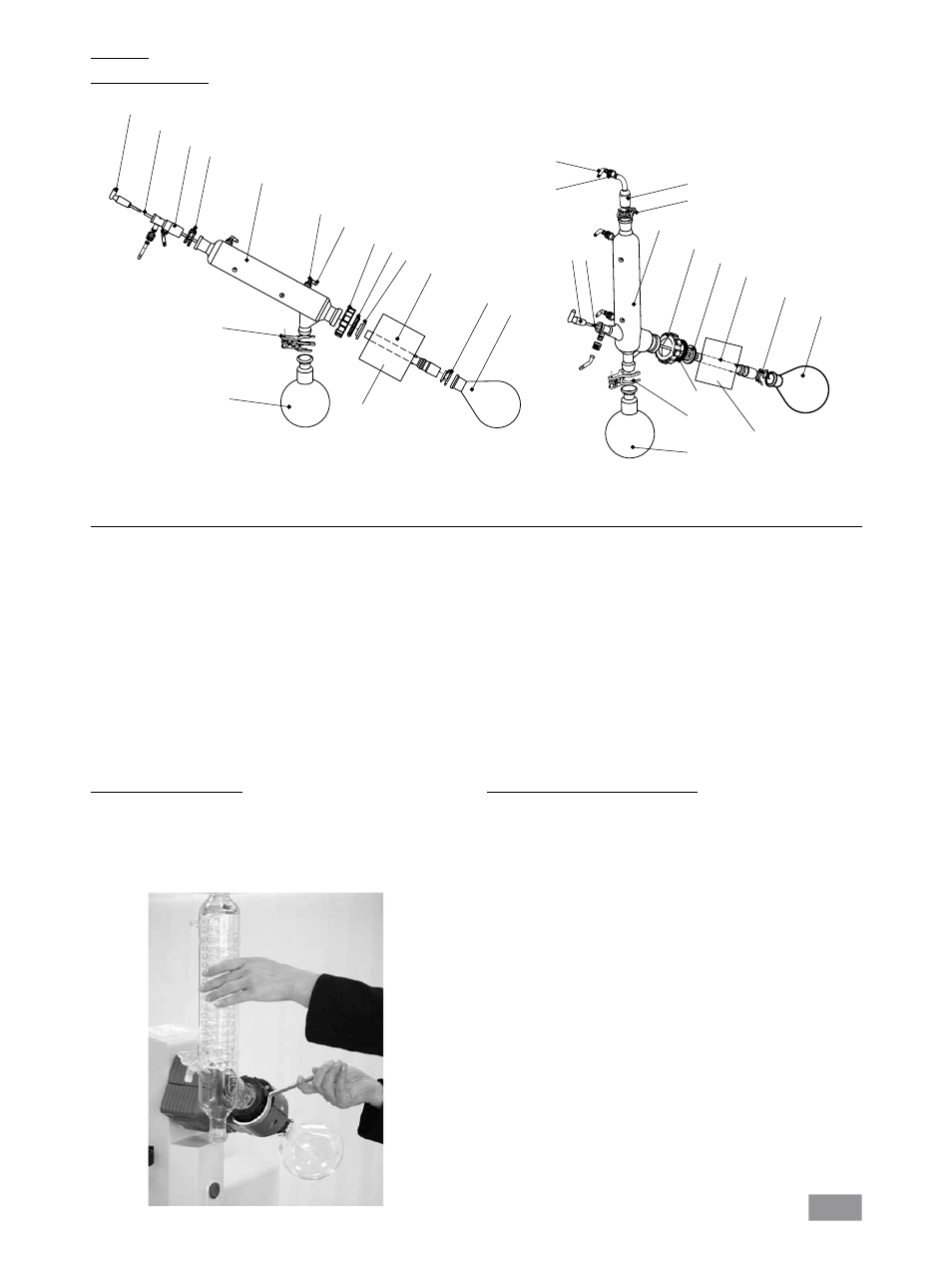

Entraînement de rotation
Verrerie
RV 10.2 diagonale
RV 10.20 diagonale, avec revêtement
Verrerie
RV 10.1 verticale
RV 10.10 verticale, avec revêtement
Entraînement de rotation
2
10 00 m l
N S2 9/ 32
1
11
13
12
5 4
7
8
6
15
9
3
2
10
16
11
1
10 00 m l
N S2 9/ 32
Verrerie
Pos. Désignation Quantité Quantité
Verrerie diagonale Verrerie verticale
1 Ballon récepteur 1 1
2 Pince NS 29 1 1
3 Traversée de vapeur 1 1
4 Robinet d'arrêt 1 1
5 Tube 1 1
6 Refroidisseur 1 Refroidisseur diagonal 1 Refroidisseur vertical
7 Raccord 1 Douille d'emmanchement 1 Raccord de vide
8 Pince NS 29 1 1
9 Joint d'étanchéité RV 10.8001 1 1
10 Ballon d'évaporation 1000 ml 1 1
11 Patte à rodage sphérique RV 05.10 1 1
12 Raccord vissé de capuchon 4 4
13 Raccord de flexible 4 4
15 Contre-écrou 1 1
16 Rondelle-ressort 1 1
Montage de la verrerie
Description des condenseurs spéciaux
• RV 10.3 Condenseur intensif vertical avec distributeur
Condenseur intensif vertical à double paroi permettant des condensa-
tions particulièrement efficaces.
Version disponible avec revêtement (RV 10.30)
• RV 10.4 Condenseur à neige carbonique
Condenseur à neige carbonique pour la distillation de solvants à bas
point d'ébullition.
Refroidissement par neige carbonique, pas d'eau de refroidissement
nécessaire. Condensation maximale par des températures basses.
Version disponible avec revêtement (RV 10.40)
(Non utilisable en mode automatique du RV 10 control)
• RV 10.5 Condenseur vertical avec distributeur et soupape d'arrêt
pour la distillation à reflux
Version disponible avec revêtement (RV 10.50)
• RV 10.6 Condenseur vertical intensif avec distributeur et soupape
d'arrêt pour la distillation à reflux
Condenseur intensif vertical à double paroi permettant des distillations
à reflux particulièrement efficaces
Version disponible avec revêtement (RV 10.60)
Démontage du condenseur

Utilisez la clй а œil fournie pour desserrer les écrous d'accouplement
coincés.
 Desserrez les écrous d'accouplement en tournant dans le sens inverse
des aiguilles d'une montre.
 Retirez la bande Velcro ® .
Fig. 13
