Подсоединение RV 10.4003
Двухпозиционное регулирование вакуума

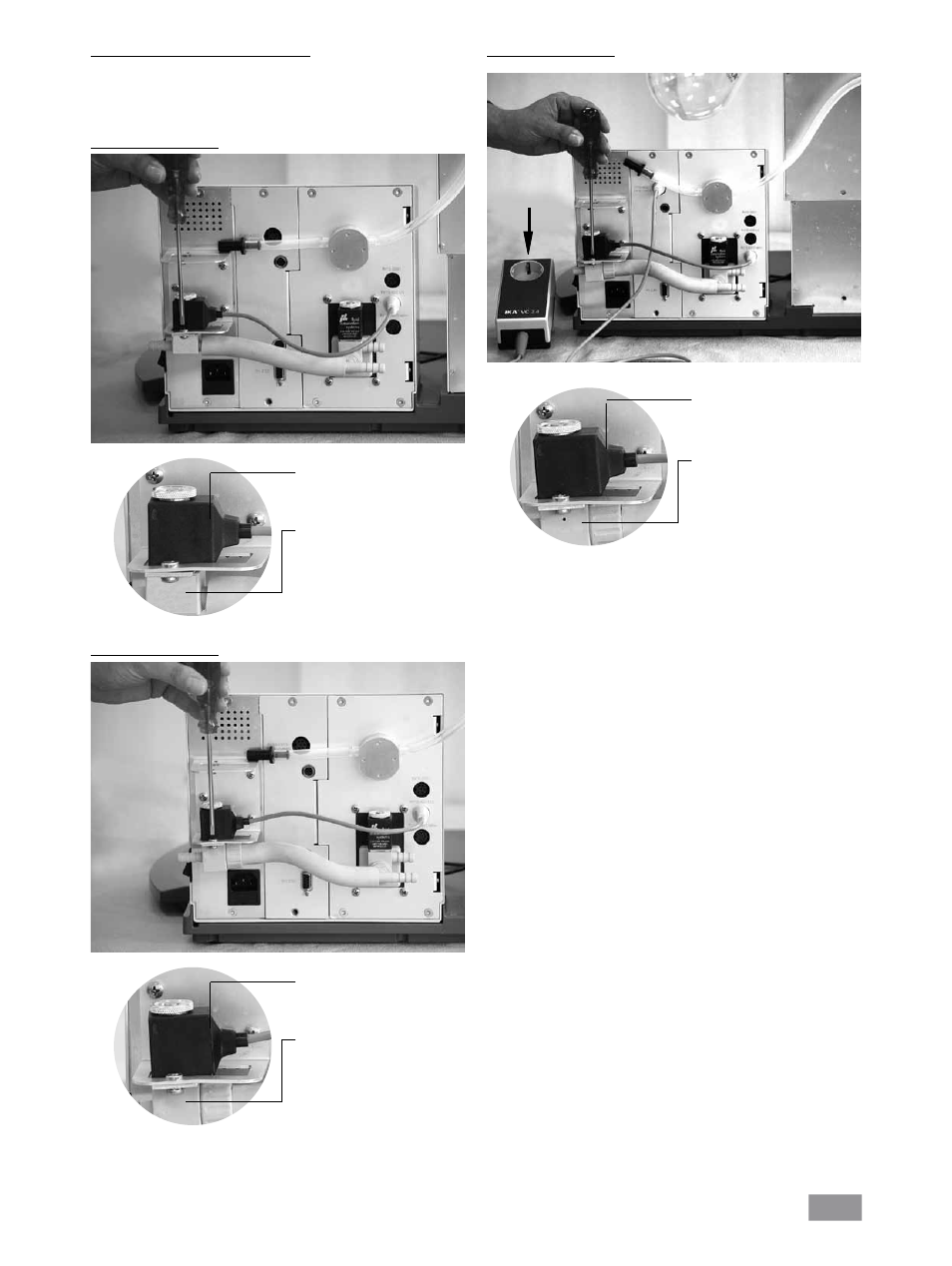

Смонтируйте один из опциональных вакуумных клапанов RV 10.4001,
RV 10.4002 или RV 10.4003 (в соответствии с вакуумной установкой) в
предназначенном для него креплении и соедините вакуумный шланг с
клапаном (рис. 15a, b, c).
Подсоединение RV 10.4001
Подсоединение RV 10.4002
Свободно вращающаяся катушка
SНаправление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
Свободно вращающаяся катушка
Направление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
Свободно вращающаяся катушка
Направление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
Fig. 15a
Fig. 15b
Fig. 15c
Электропитание
насоса от сети
