15

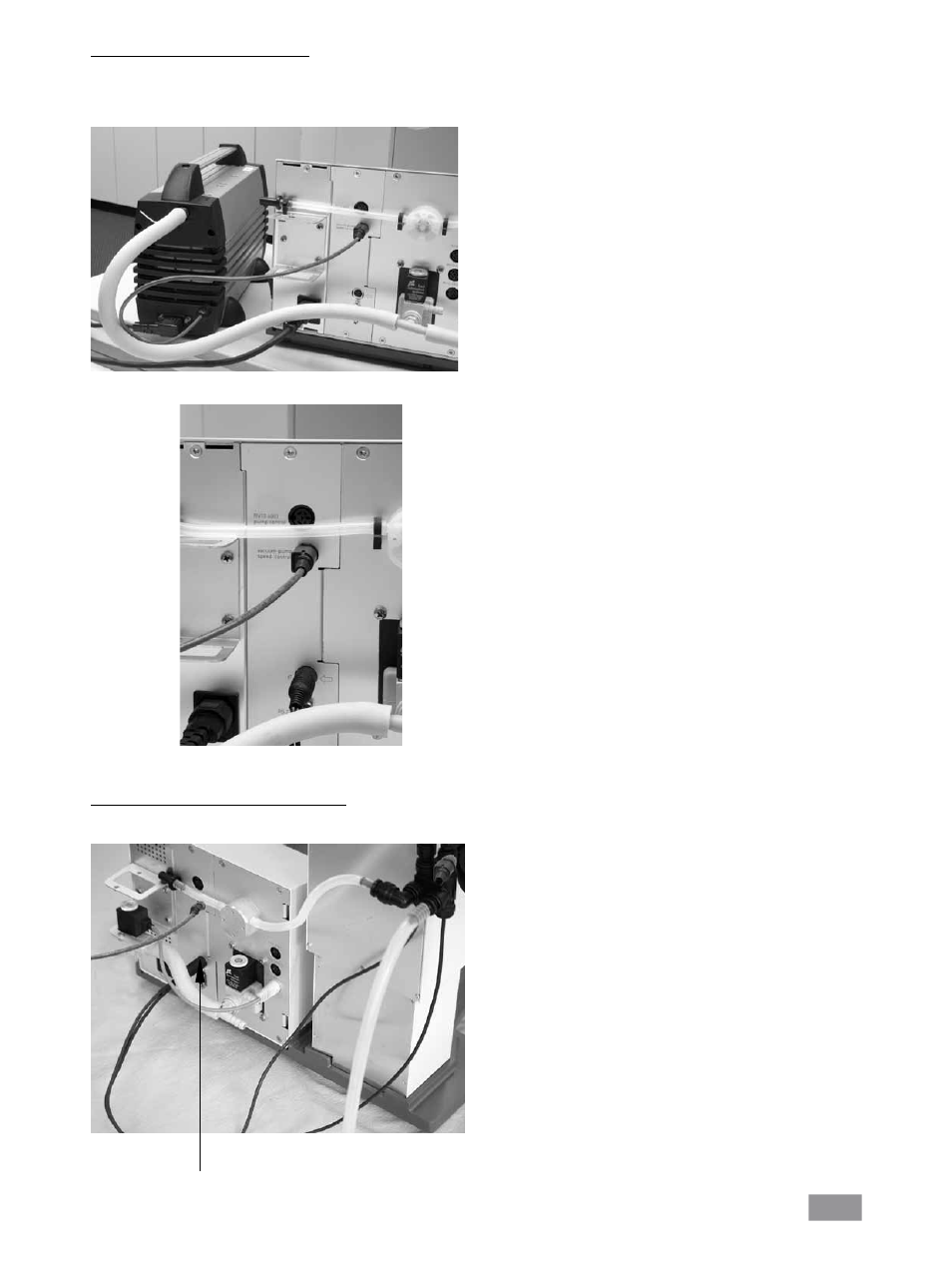

Anschluss RV10 Temperaturmessfühler (dT)
Schließen Sie den Temperaturmessfühler an der unteren Buchse (dT) an.
Achten Sie auf die Pfeilkennzeichnung.
Vakuum - Drehzahlgeregelter Betrieb

Für einen Vakuum Regelbetrieb mit drehzahlgeregelter Pumpe wird
kein zusätzliches Ventil benötigt. Schließen Sie den Saugschlauch der
Pumpe direkt an den Schlauchanschluss des Drucksensors an.
Verbinden Sie die elektrische Steuerleitung mit dem RV10 control (Fig. 15e).
Fig. 15f
dT
Fig. 15d
Fig. 15e
