Ротационный привод
Стеклянная посуда
RV 10.2 диагональная
RV 10.20 диагональная, с покрытием
Стеклянная посуда
RV 10.1 вертикальная
RV 10.10 вертикальная, с покрытием
Ротационный привод
2
10 00 m l
N S2 9/ 32
1
11
13
12
5 4
7
8
6
15
9
3
2
10
16
11
1
10 00 m l
N S2 9/ 32
стеклянной посуды

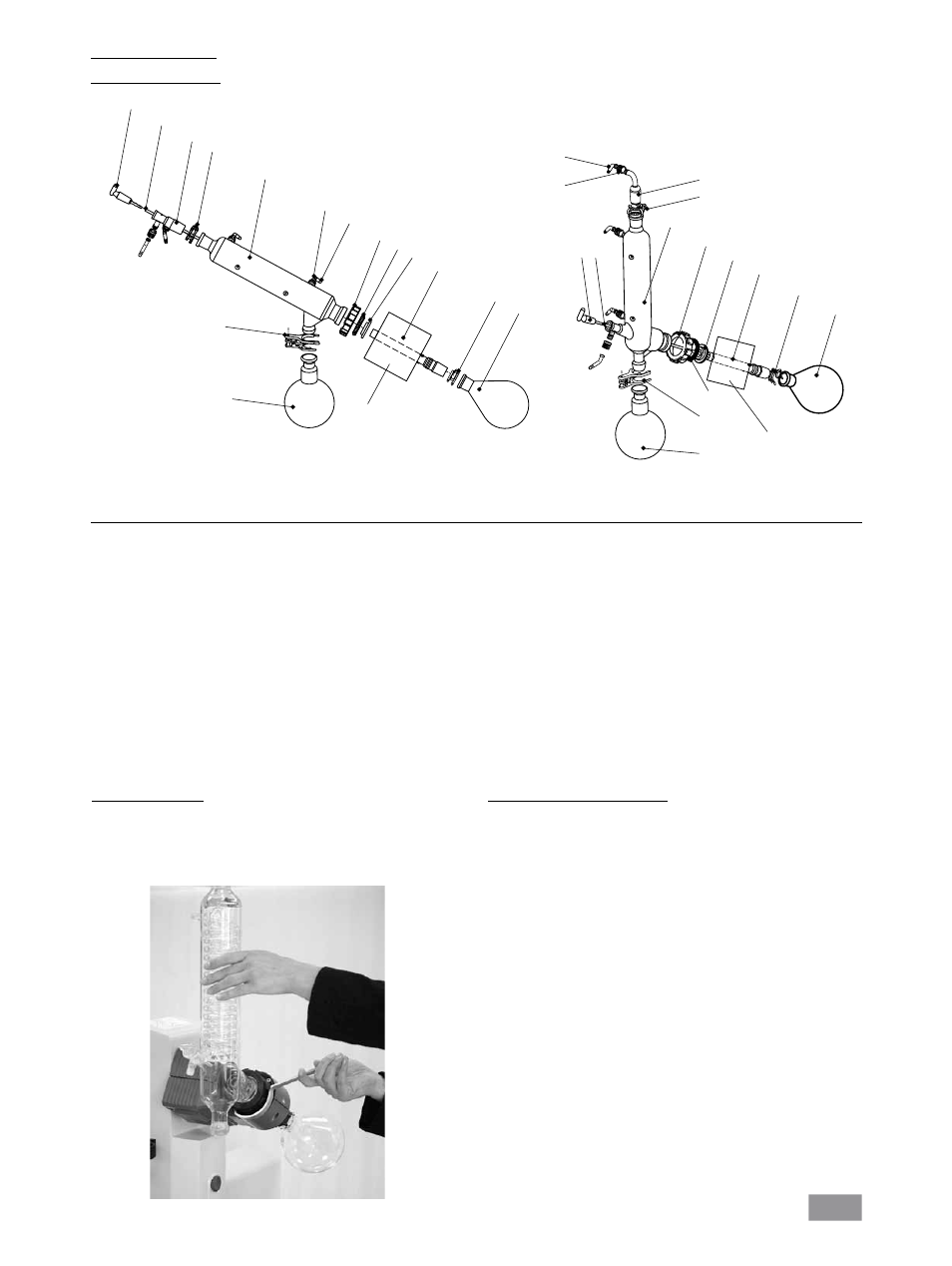

Поз. Наименование Количество Количество
Диагональная стеклянная посуда Вертикальная стеклянная посуда
1 Приемная колба 1 1
2 Зажим NS 29 1 1
3 Паропроводная трубка 1 1
4 Запорный кран 1 1
5 Трубка 1 1
6 Охладитель 1 диагональный охладитель 1 вертикальный охладитель
7 Подсоединение 1 входная гильза 1 акуумное соединение
8 Зажим NS 29 1 1
9 Уплотнение RV 10.8001 1 1
10 Испарительная колба объемом 1000 мл 1 1
11 Шарнирный хомут RV 05.10 1 1
12 Винтовой колпачок 4 4
13 Штуцер для подключения шланга 4 4
15 Контргайка 1 1
16 Пружинное кольцо 1 1
Монтаж стеклянной посуды
Описание специального охладителя
• Вертикальный высокоэффективный охладитель RV 10.3 с распределителем
Вертикальный высокоэффективный охладитель с двойной рубашкой
обеспечивает более эффективную конденсацию.
Также поставляется в исполнении с покрытием (RV 10.30).
• Сухоледный охладитель RV 10.4
Сухоледный охладитель для дистилляции низкокипящих растворителей.
Охлаждение сухим льдом, охлаждающая вода не требуется, максимальная
конденсация за счет низких температур.
Также поставляется в исполнении с покрытием (RV 10.40).
(Не используется в автоматическом режиме прибора RV10 control).
• Вертикальный охладитель RV 10.5 с распределителем и запорным
вентилем для повторной дистилляции
Также поставляется в исполнении с покрытием (RV 10.50).
• Вертикальный высокоэффективный охладитель RV 10.6 с распределителем
и запорным вентилем для повторной дистилляции
Вертикальный высокоэффективный охладитель с двойной рубашкой
обеспечивает более эффективную повторную дистилляцию.
Также поставляется в исполнении с покрытием (RV 10.60).
Демонтаж охладителя

Используйте входящий в комплект поставки кольцевой гаечный ключ для
откручивания плотно пригнанных накидных гаек.
 Открутите накидную гайку, повернув ее против часовой стрелки.
 Отклейте липкую ленту.
рис. 13
