113

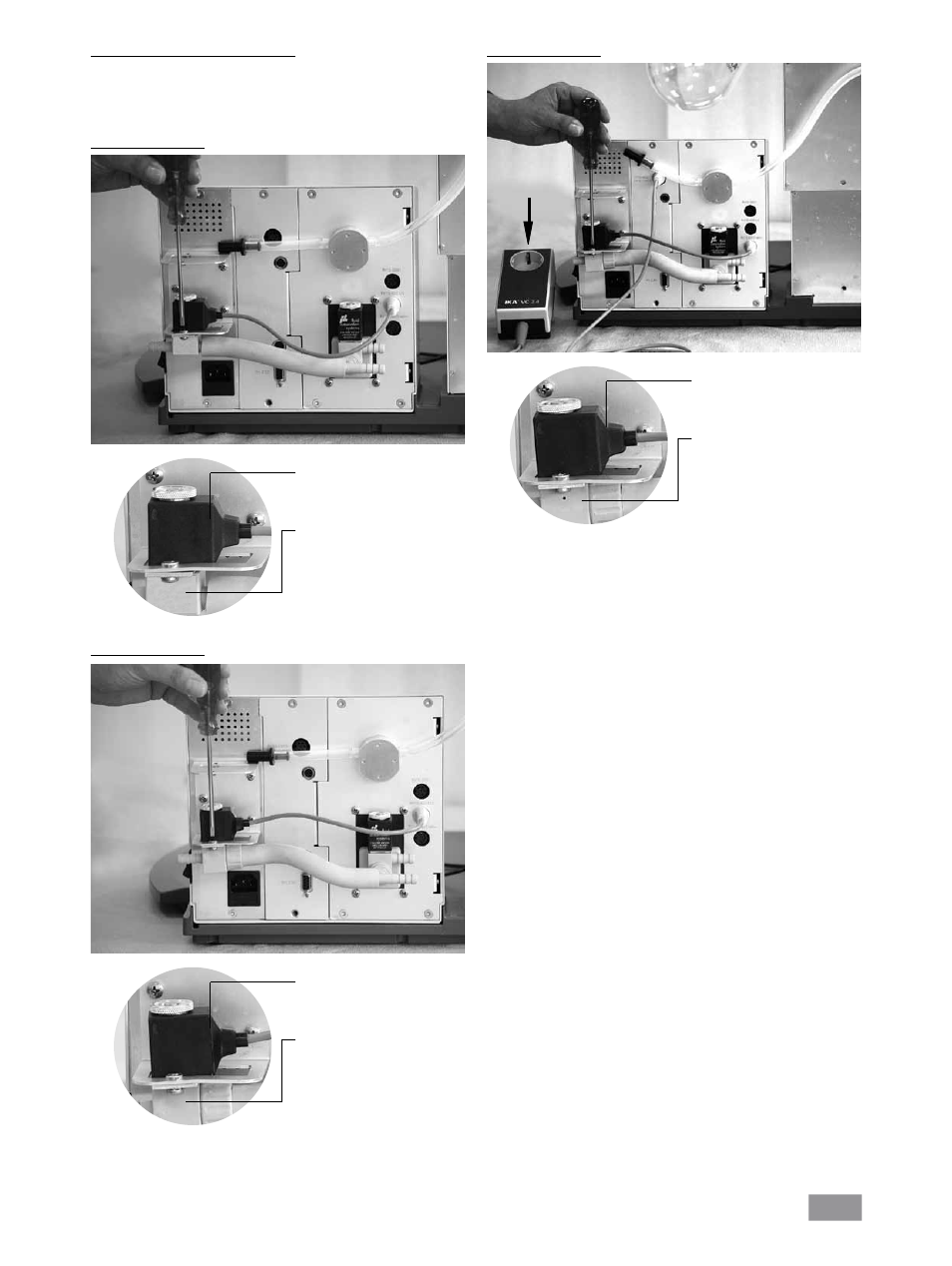

Conexión RV 10.4003 Regulación de vacío de dos puntos

Monte una de las válvulas de vacío opcionales RV 10.4001 o RV
10.4002 o RV 10,4003, conforme a su instalación de vacío, en el so-
porte previsto a tal fin y conecte la manguera de vacío con la válvula
(Fig. 15a, b, c).
Conexión RV 10.4001
Conexión RV 10.4002
Bobina de giro libre
La dirección de aspiración
corresponde a la identificaci-
ón de la flecha.
Asegúrese de que la posición
de montaje es la correcta.
Fig. 15a
Bobina de giro libre
La dirección de aspiración
corresponde a la identificaci-
ón de la flecha.
Asegúrese de que la posición
de montaje es la correcta.
Bobina de giro libre
La dirección de aspiración
corresponde a la identificaci-
ón de la flecha.
Asegúrese de que la posición
de montaje es la correcta.
Fig. 15a
Fig. 15b
Fig. 15c
Alimentación
red bomba
