16

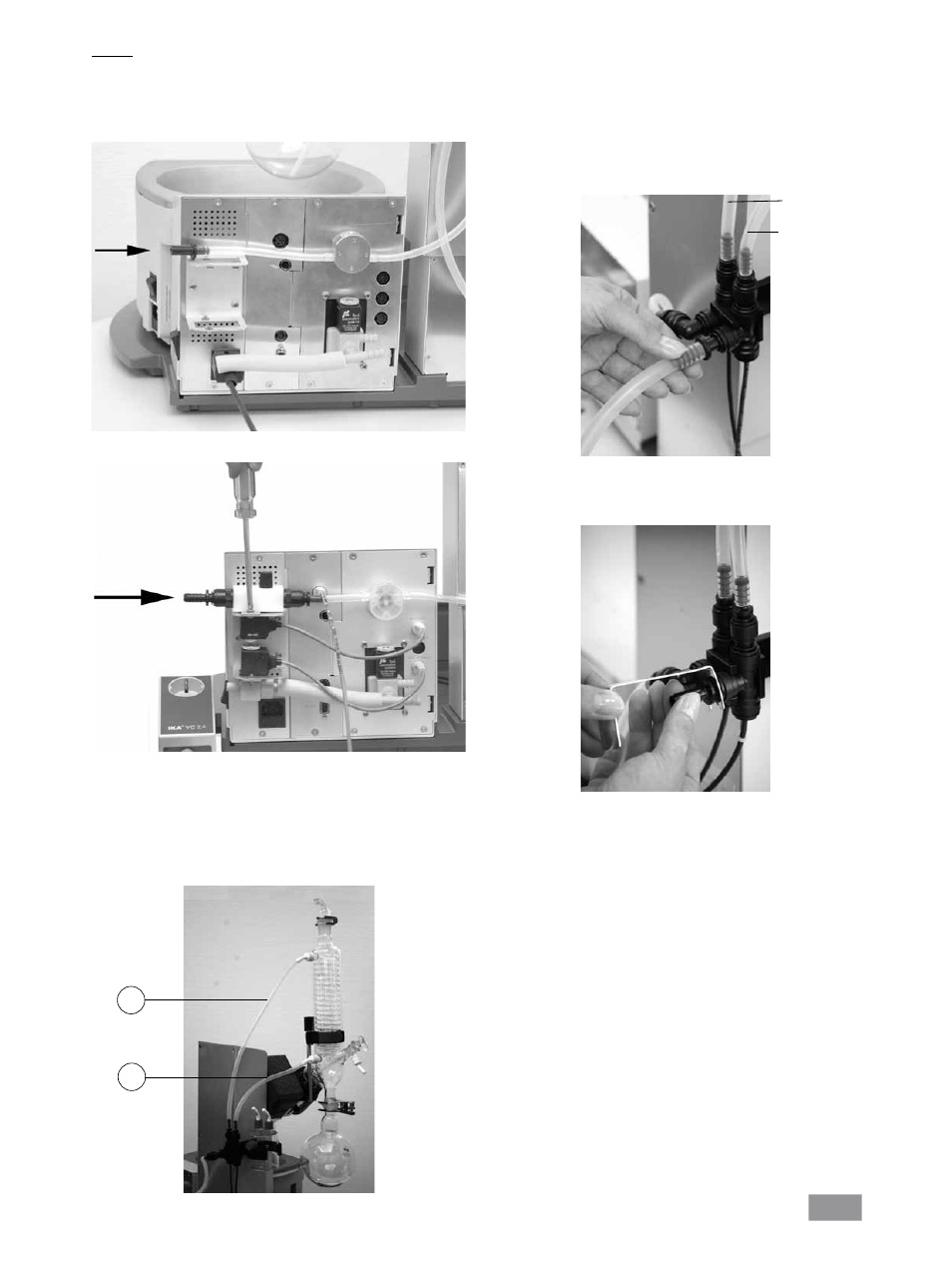

 Schließen Sie den mitgelieferten Wasserablassschlauch durch Stecken
des Nippels bis zum Anschlag in die Anschlussbuchse (Fig. 18).
Achtung! Achten Sie auf den korrekten Anschluss von Zu- und Ablauf
des Kühlers.
Werden die Wasserzulauf- bzw. Wasserablaufschläuche nicht entspre-
chend der Beschreibung bzw. Abbildung Fig. 14 montiert, sind auto-
matische Destillationen nicht durchführbar, da die Temperaturwerte für
Zu- bzw. Ablauf falsch ermittelt werden.
 Lösen Sie die Schlauchverbindung mit dem im Lieferumfang enthalte-
nen Griff.
Wasser

Schließen Sie den Wasserzulauf an Ihre Wasserversorgung an (Fig. 16a;
Fig. 16b mit optionalem Drosselventil Wasser RV 10.5001). Beachten Sie
die technischen Daten zur Wasserversorgung.
Das Drosselventil Wasser RV 10.5001 ist nicht geeignet für den Betrieb
am Kühlaggregat, da der Durchfluss zu stark reduziert wird.
 Schließen Sie die Wasserschläuche am Glaskühler an (Kurzer Schlauch
(O) = Ablauf unten, langer Schlauch (P) = Zulauf oben) und fixieren Sie
die Schläuche (Fig. 17).
Hinweis: Sonderkühler siehe Abschnitt “Beschreibung Sonderkühler”.
Fig. 16a
Fig. 16b
Fig. 17
O
P
Fig. 18
Fig. 19
Zulauf Kühler
Ablauf Kühler
Wasser-
zulauf
Wasser-
zulauf
