150
Последовательный интерфейс RS 232 (V24)
Конфигурация
- Функцией каналов интерфейса является передача между прибором и системой
автоматизации избранных сигналов, спецификация которых приводится в
стандарте EIA RS232 C в соответствии со стандартом DIN 66 020, часть 1.
- На электрические свойства каналов интерфейса и распределение состояния
сигналов распространяется стандарт RS 232 C в соответствии со стандартом
DIN 66 259, часть 1.
- Способ передачи: асинхронная передача сигналов в режиме «старт-стоп».
- Тип передачи: полный дуплекс.
- Формат символов: кодирование символов согласно формату данных,
установленному стандартом DIN 66 022 для режима «старт-стоп». 1 стартовый
бит; 7 бит символа; 1 бит четности (четный = Even); 1 стоповый бит.
- Скорость передачи: 9600 бит/с.
- Управление потоком данных: нет.
- Процедура доступа: передача данных с прибора на компьютер осуществляется
только по запросу компьютера.
Синтаксис и формат команд
Для команд действительны следующие положения:
- Команды отправляются только с компьютера (ведущее устройство) на прибор
(ведомое устройство).
- Передача данных с прибора выполняется исключительно по запросу компьютера.
Сообщения об ошибках также не могут спонтанно отправляться с прибора на
компьютер (система автоматизации).
- Команды передаются заглавными буквами.
- Команды и параметры, а также последовательно передаваемые параметры
разделяются по меньшей мере одним пробелом (код: hex 0x20).
- Каждая отдельная команда (в том числе параметр и данные) и каждый ответ
заключаются в последовательности «Пусто Перевод каретки Пусто Перевод
строки» (код: hex 0x20 hex 0x0d hex 0x0A) и состоят не более чем из 80 символов.
- Десятичным разделителем в числе с плавающей запятой является точка (код:
hex 0X20E).
Упомянутые выше модели всецело соответствуют рекомендациям комиссии NAMUR
(Комиссия по стандартизации контрольно-измерительной техники в химической
промышленности. Рекомендации NAMUR по изготовлению электрических
разъемных соединений для передачи аналоговых и цифровых сигналов на
отдельные лабораторные контрольно-измерительные устройства, редакция 1.1).
Команды NAMUR и дополнительные команды, специфические для IKA ® , служат
только как команды низкого уровня для связи между прибором и ПК. При наличии
соответствующего терминала и программы связи эти команды могут передаваться
напрямую на прибор. Labworldsoft — это удобный пакет программ IKA
® ,
работающих в среде MS Windows и предназначенных для управления прибором
и приема данных с прибора, а также для графического представления, например
графических характеристик скорости вращения.
Далее приводится обзор команд (NAMUR), воспринимаемых контрольными
устройствами IKA
® .
HB 10

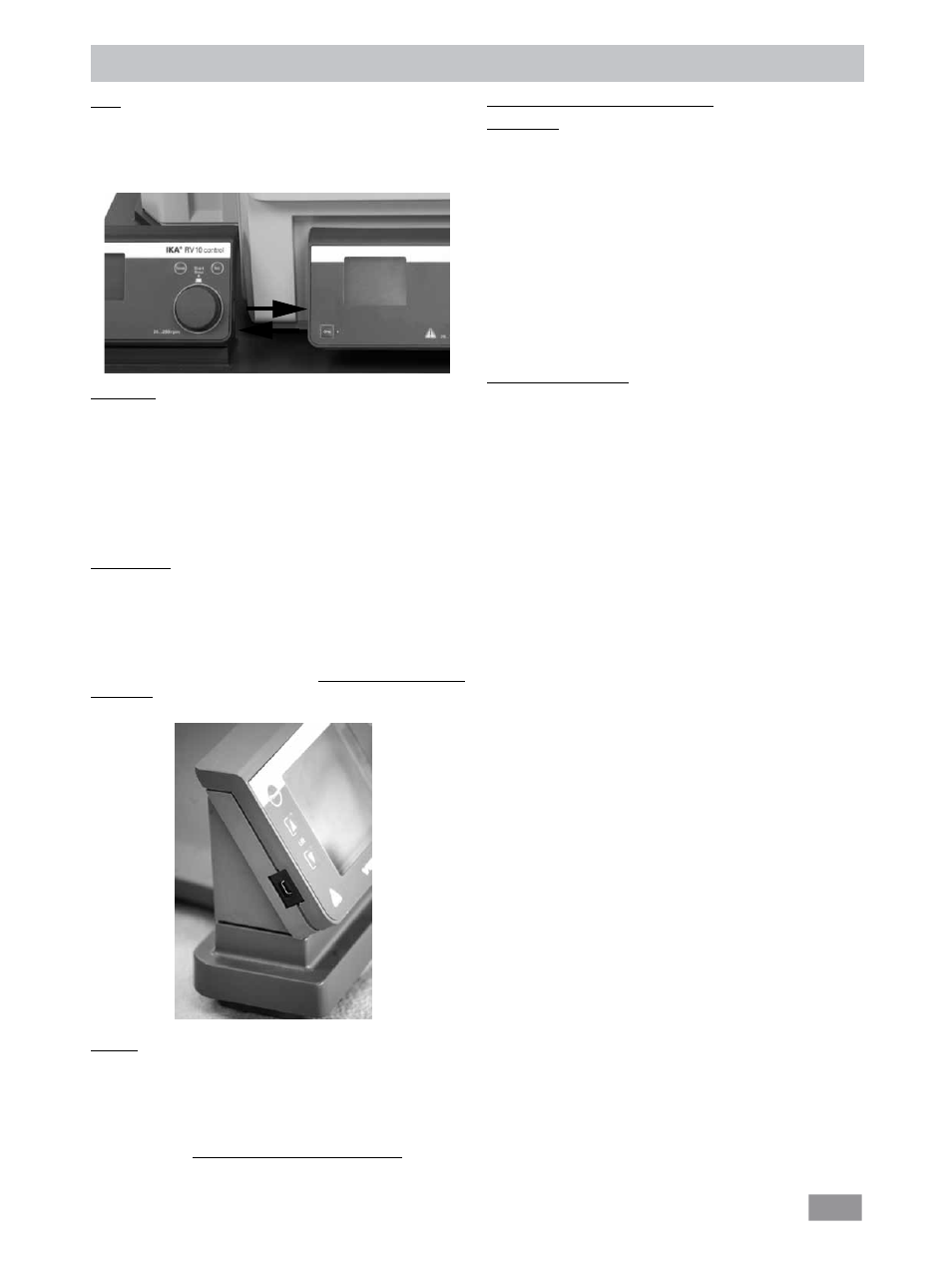

Обмен данными между нагревательной баней и узлом привода осуществляется
при помощи инфракрасного интерфейса. Они расположены с левой стороны
дисплея нагревательной бани или с правой стороны дисплея узла привода.
Не помещайте какие-либо предметы между двумя панелями управления во
избежание образования помех при передаче данных (рис. 22)!
RV10 control
Прибором можно управлять дистанционно при помощи интерфейса RS 232 или
USB-интерфейса и лабораторного программного обеспечения labworldsoft
® .
Интерфейс RS 232 на задней стороне прибора (см. рис. 20), оснащенный
9-контактным разъемом SUB-D, можно подсоединять к ПК. Контактам назначены
последовательные сигналы. USB-интерфейс находится с левой стороны дисплея
узла привода, и с помощью входящего в комплект поставки USB-кабеля его
можно подсоединять к ПК.
Примечание: соблюдайте требования к системе, а также указания инструкции
по эксплуатации и справочную информацию программного обеспечения.
USB-интерфейс
Universal Serial Bus (USB) – это последовательная шинная система для соединения
испарителя RV 10 control с ПК (рис. 23). Устройства, оснащенные USB-интерфейсом,
можно соединять между собой во время работы («горячее подключение»), причем
подключаемые устройства и их свойства распознаются автоматически.
USB-интерфейс в комбинации с ПО labworldsoft
® служит для работы в
дистанционном режиме и для загрузки обновлений библиотеки растворителей.
Для загрузки обновлений перейдите по ссылке http://www.ika.net/ika/lws/down-
load/RV10.cfg.
Установка
После соединения прибора RV 10 control с ПК с помощью USB-кабеля для
передачи данных прибор сообщает операционной системе Windows, какой
драйвер устройства требуется для его работы:
- драйвер загружается;
- если драйвер еще не установлен, выполняется его установка;
- пользователю предлагается установить драйвер.
Перейдите по ссылке http://www.ika.net/ika/lws/download/stmcdc.inf.
Интерфейсы и выходы
Fig. 22
IR
Fig. 23
