Drehantriebsgetriebe.
Das Drehantriebsgetriebe ist zum größten Teil wartungsfrei. Wir empfehlen jedoch, die Verzahnung
monatlich mit einem Hochdruckfett zu schmieren. Außerdem sollten das Hohlrad und die
Gangschaltung alle sechs Monate geschmiert werden. Der Schmiernippel für das Hohlrad befindet sich
auf der Oberseite des Drehgetriebes zwischen den Befestigungsschrauben. Sie können auf diese
zugreifen, indem Sie eine der Seitenabdeckungen anheben und das System entsprechend drehen.
Überprüfen Sie das Hohlrad alle sechs Monate auf übermäßiges Spiel. Wenn das Gerät
ordnungsgemäß gewartet wird, treten für gewöhnlich keine Verschleißerscheinungen auf.
Platzieren Sie ein Ladegewicht von ca. 80 kg auf der Plattform, um das Getriebe zu überprüfen. Heben
Sie den Unterarm um etwa die Hälfte. Heben Sie dann vorsichtig den Oberarm und beobachten Sie
dabei das Hohlrad. Wenn sich die Innen- und Außenauflagerringe mehr als 0,5 mm auseinander
bewegen, deutet dies auf übermäßigen Verschleiß hin.
Überprüfen des Begrenzungsschalters.
Die Begrenzungsschalter müssen nicht gewartet, sondern vor der Inbetriebnahme lediglich visuell
überprüft werden. Diese Kontrolle ist äußerst wichtig, um sicherzustellen, dass die Schalter
mechanisch nicht beschädigt sind und die Walze unter Last immer Kontakt mit den Nocken hat.
Die Funktionalität des Schalters kann ganz einfach überprüft werden, indem Sie das LED-Display beim
Einsatz der Stabilisatoren beobachten. Wenn ein Auslegerfuß den Boden berührt und belastet wird,
leuchtet das entsprechende Lämpchen grün. Dies zeigt an, dass der Schalterkontakt ordnungsgemäß
funktioniert.
Wenn das LED-Display zu einem anderen Zeitpunkt aufleuchtet, darf das Gerät nicht in Betrieb gesetzt
werden, bis der Fehler behoben wurde.

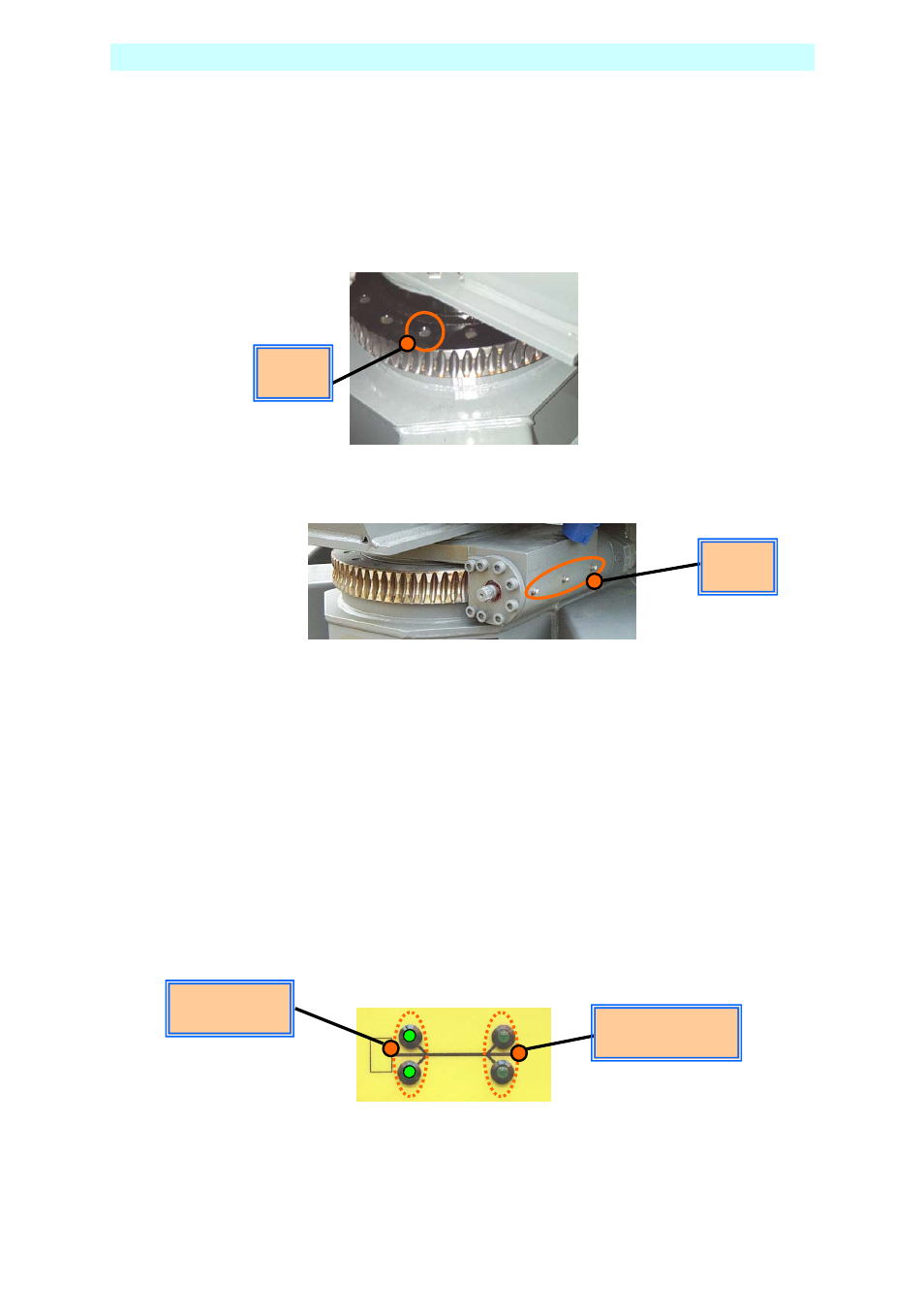

Schmier-
nippel
Schmier-
nippel
Outriggers NOT
under load
Outriggers
under load
WARTUNG
