20 508159-000 TL49K
5.
Sulla Torretta girevole, sotto il coperchio sul lato destro, è presente un
secondo insieme di comandi (escluso Ruota cestello) che permette di azionare
la piattaforma da Terra.
6.
Sulla Stazione di comando a terra, girare la chiave su ‘Terra’. (Vedi Fig. 3)

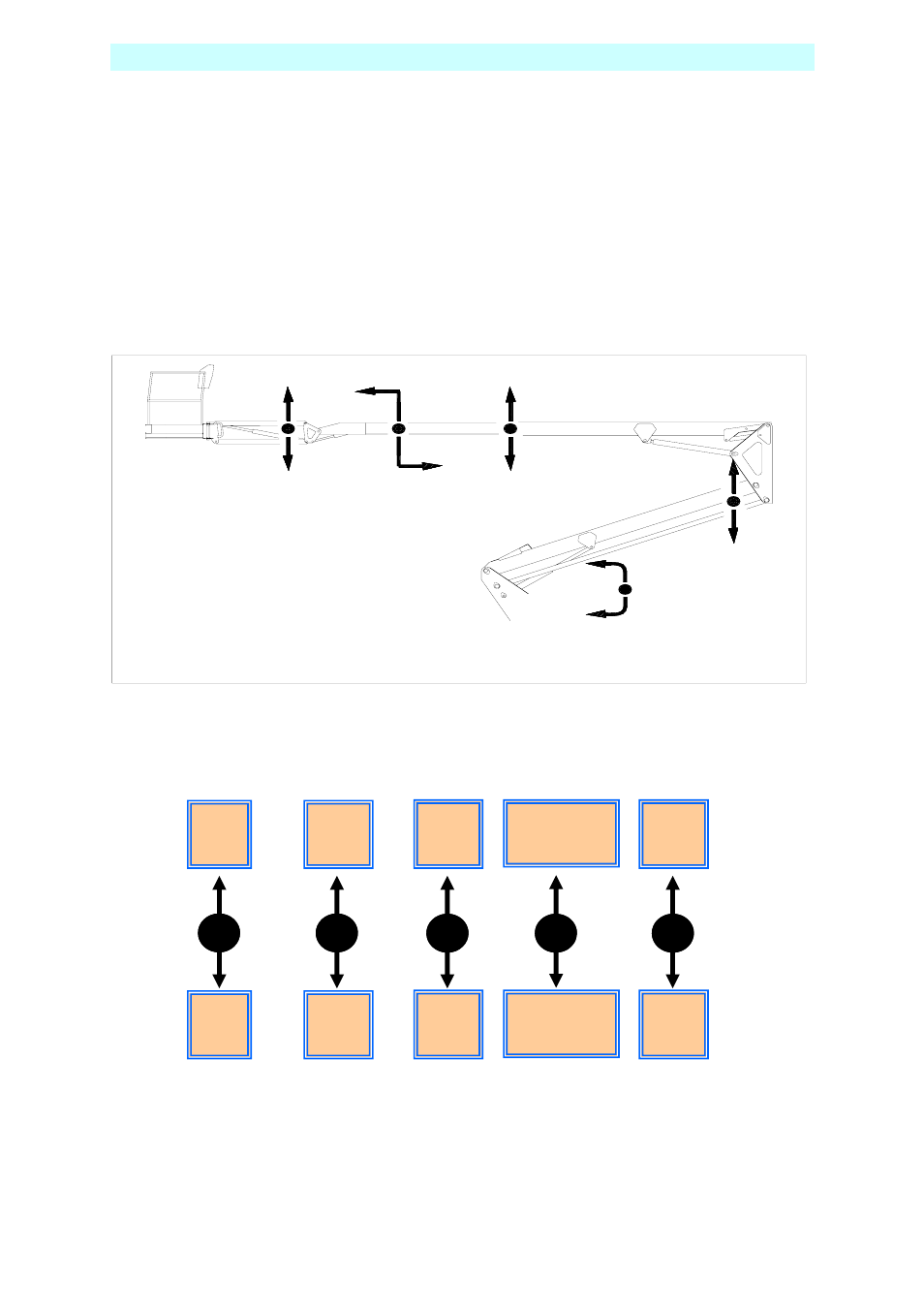

7. Spiegazione della Stazione di comando a terra e dei
direzionale
SL E W IN G
18 - 0 8 8 4
B O O M 1
T E L E SC O P E
B O O M 2 B O O M 2 B O O M 3
Abbassa
Braccio
scatto
Ritira
Braccio
tele
Abbassa
Braccio
tele
Ruota
Torretta
Senso orario
Alza
Braccio
scatto
Estendi
Braccio
tele
Alza
Braccio
tele
Ruota
Torretta
Senso antiorario
Abbassa
Braccio
inferiore
Alza
Braccio
inferiore
STRUTTURA ESTENSIBILE
