Componente Pioneer com a marca Î.

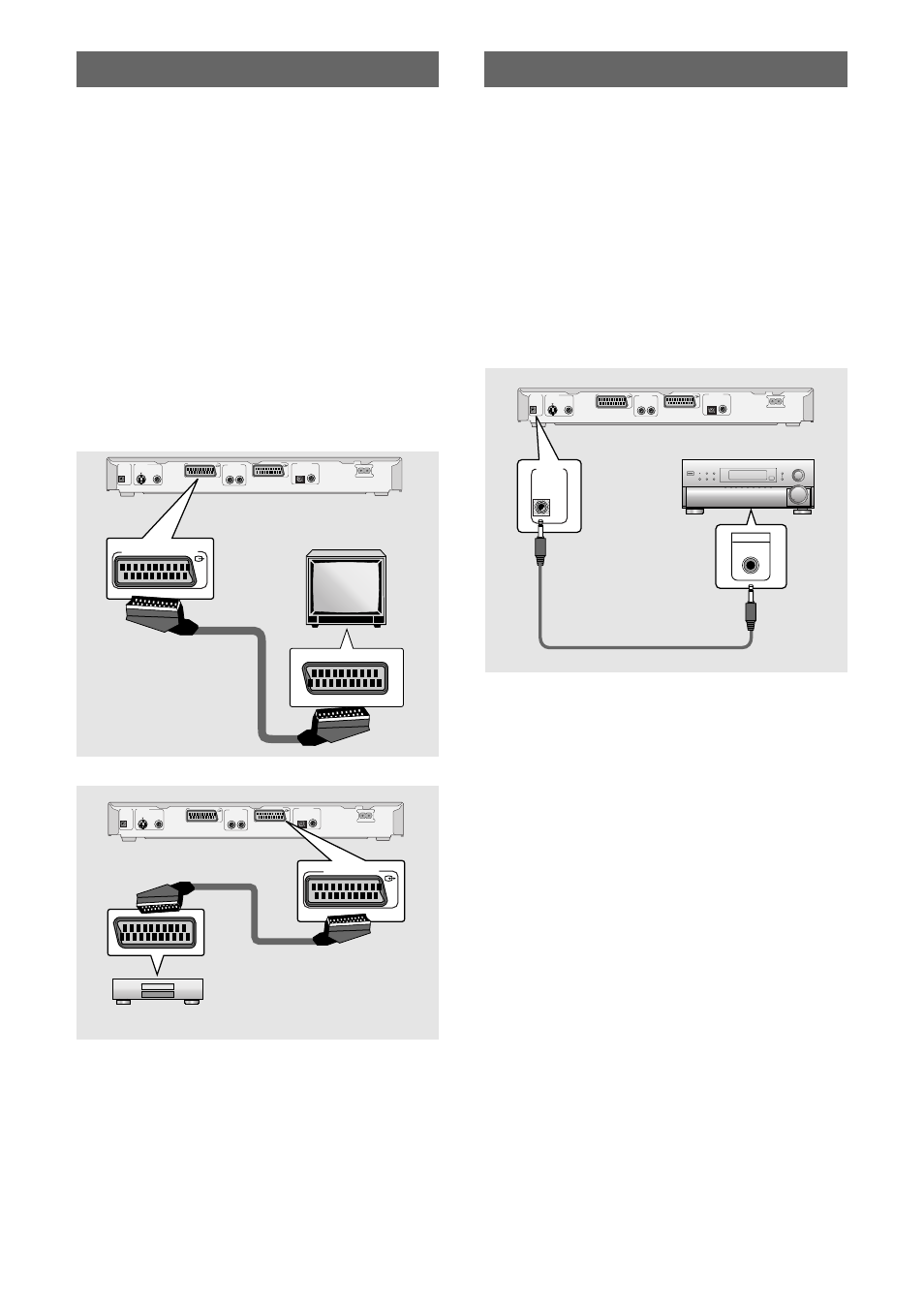

Conexões de controlo de sistema
Usando um cabo disponível no mercado com mini-cavilha
(diâmetro de 3,5 mm, sem resistência) para conectar a
tomada CONTROL IN do aparelho à tomada CONTROL OUT
dum outro componente PIONEER com a marca
Î, pode-se
controlar o aparelho como se fosse um componente dum
sistema (controlo de sistema).
• Se fizer a conexão para controlo de sistema, nгo й possível
operar o aparelho directamente. Apontar a unidade de
controlo remoto ao componente (amplificador AV, etc.)
conectado à tomada CONTROL OUT para operá-lo.
• Para controlar como um sistema, certifique-se de fazer a
conexão com o amplificador usando um cabo de áudio
ou vídeo, mesmo quando estiver a usar somente
componentes digitais.
• Para maiores detalhes, vide os manuais de operação dos
componentes conectados.
Conexão AV CONNECTOR
Usando um cabo SCART de 21 pinos à venda no mercado,
conecte a tomada AV CONNECTOR do aparelho a um
televisor ou monitor para obter áudio e vídeo com uma
simples conexão.
• AV CONNECTOR 1 (RGB)-TV pode ser seleccionado
para fornecer sinais video composto, S-video ou RGB.
Após realizar as conexões físicas na sua TV ou
monitor, seleccione o formato de vídeo mais
apropriado nos ajustes [Video Out] no Video 1 écran
Setup, menu (página 30).
• AV CONNECTOR 2 somente fornece vídeo
composto.
• Os cabos SCART são disponíveis numa variedade de
configurações. Antes de fazer as conexões, certifique-se
de verificar se o cabo que pretende usar é apropriado para
o televisor ou monitor com o qual se está a fazer as
conexões.
• As descrições de sinal dos pinos de AV CONNECTOR
podem ser encontradas em ‘Especificações’ (página 65).
