Conexión de AV CONNECTOR
Utilizando un cable SCART de 21 contactos de venta en
el comercio, conecte la toma AV CONNECTOR del
reproductor a un televisor o monitor para obtener audio
y vídeo con una sola conexión.
• El AV CONNECTOR 1 (RGB)-TV puede ajustarse
para dar salida a las señales de vídeo compuesto,
vídeo S o RGB. Después de hacer las conexiones
físicas a su televisor o monitor, seleccione el formato
de vídeo más apropiado en el ajuste [Video Out] del
menú Video 1 en la pantalla Setup (página 30).
• El AV CONNECTOR 2 sólo da salida a señales de
vídeo compuesto.
• Los cables SCART se encuentran disponibles en una
variedad de configuraciones. Antes de hacer las
conexiones, asegúrese de que el cable que piensa
utilizar sea adecuado para el televisor o monitor al
que haga la conexión.
• Las descripciones de las señales de los contactos de
AV CONNECTOR se encuentran en las
‘Especificaciones’ (página 65).

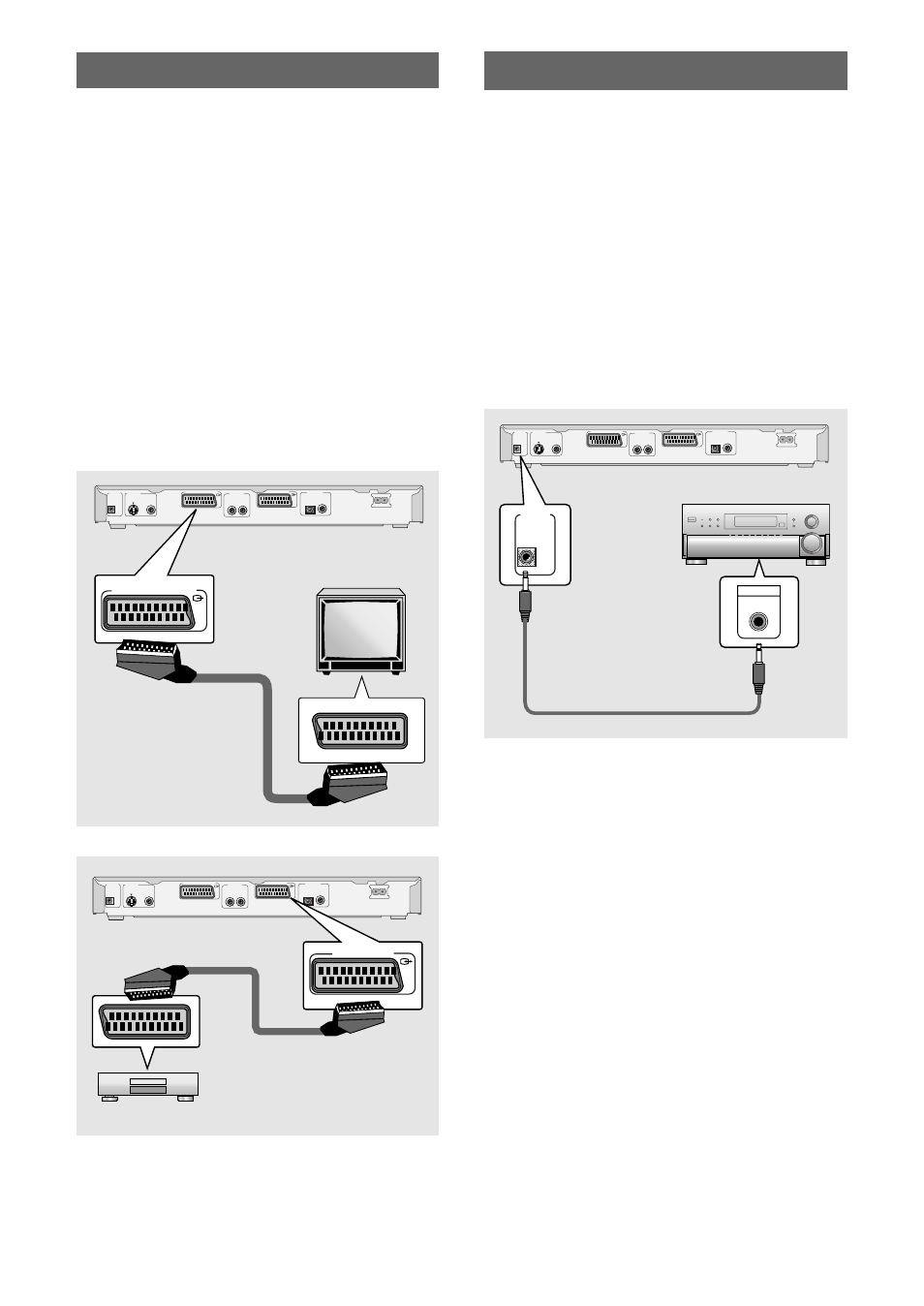

AV CONNECTOR 1 (RGB)-TV
Televisor o monitor
Conexiones de control del sistema
Utilizando un cable de venta en comercio, que tenga
una miniclavija de 3,5 mm de diámetro sin resistencia,
para conectar la toma CONTROL IN de este
reproductor a la toma CONTROL OUT de otro
componente PIONEER que tenga la marca
Î, usted
podrá controlar el reproductor como si fuese un
componente del sistema (control del sistema).
• Si hace la conexión para controlar el sistema, usted
no podrá utilizar directamente el reproductor. Apunte
el mando a distancia al componente (amplificador AV,
etc.) conectado a la toma CONTROL OUT para
controlar el reproductor.
• Cuando controle el reproductor como parte del
sistema, asegúrese de hacer una conexión al
amplificador utilizando un cable de audio o vídeo,
aunque sólo utilice componentes digitales.
• Para conocer detalles, consulte los manuales de
instrucciones de los componentes conectados.
Componente Pioneer con la marca Î.
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
AV CONNECTOR (RGB)-TV
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL
AC IN S
AV CONNECTOR 2
CONTROL
OUT
CONTROL
IN
AV CONNECTOR 2
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
AV CONNECTOR 2
Videograbadora, sintonizador, etc.
