CONEXIONES
Espa
ñ
ol
15
Sp
Conexiones de vídeo
Este reproductor dispone de salidas de S vídeo y vídeo
compuesto. Compruebe el manual suministrado con su
televisor o monitor para determinar la mejor conexión
posible para su sistema.
Además de hacer conexiones físicas a su televisor o
monitor de TV, también resulta necesario asignar el
tamaño de la pantalla del televisor. Usted podrá utilizar
[Setup Navigator] en el menú General de la pantalla
Setup para establecer si está utilizando un televisor o
monitor de pantalla ancha o pantalla estándar (página
18). Además, usted podrá utilizar el ajuste [TV Screen]
en el menú Video 1 de la pantalla Setup (página 29).

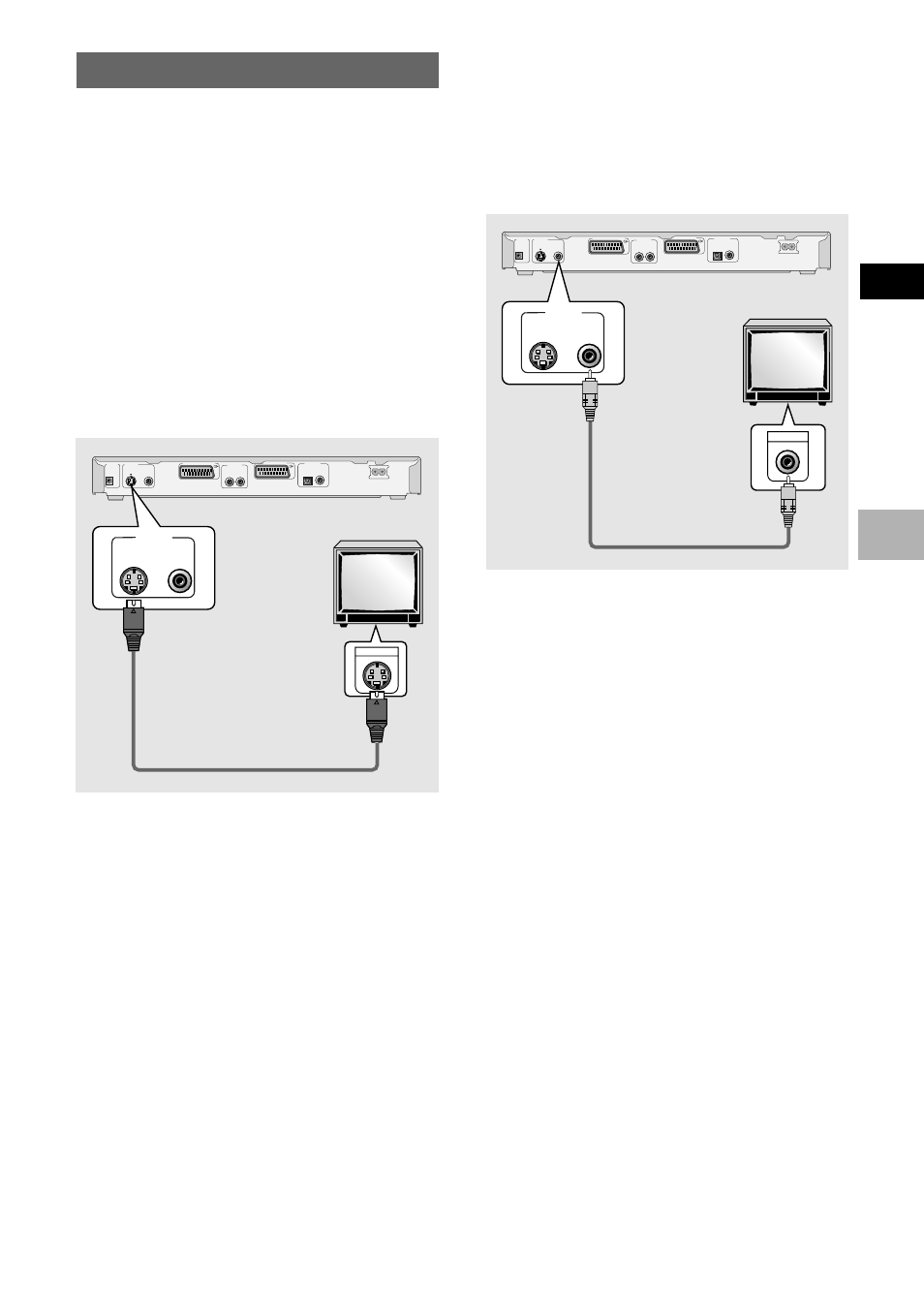

SALIDA DE S VIDEO
• Haga las conexiones de S vídeo a un televisor o
monitor con entrada de S vídeo para producir una
imagen de vídeo de alta calidad.
• Utilice un cable de S vídeo (no suministrado) para
conectar la toma S-VIDEO OUT del reproductor a la
entrada de S vídeo del televisor o del monitor.
SALIDA DE VÍDEO
• Haga las conexiones de vídeo compuesto a un
televisor o monitor estándar con una toma de
entrada de vídeo.
• Utilice el cable de vídeo suministrado para conectar
la toma VIDEO OUT del reproductor a la entrada de
vídeo del televisor o monitor.
• Asegúrese de que el color del enchufe coincida con
el color de la toma (amarillo).
Televisor o monitor
Televisor o monitor
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
VIDEO IN
VIDEO OUT
S
∞
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT OPTICAL COAXIAL
AC IN S
AV CONNECTOR 2
S-VIDEO IN
VIDEO OUT
S
∞
