Conexões de vídeo
Este aparelho proporciona saída para S-video e vídeo
composto. Verifique o manual fornecido com seu televisor ou
monitor para determinar a melhor conexão possível para seu
sistema.
Quando realizar conexões físicas em seu televisor ou
monitor, é necessário assinalar o tamanho do ecrã do
televisor. Utilize o [Setup Navigator] no ecrã de ajustes
General para ajustar o tamanho para ecrã amplo ou padrão
de televisor ou monitor (página 18). É possível utilizar ainda o
ajuste [TV Screen] no ecrã de ajuste do menu Video 1
(página 29).

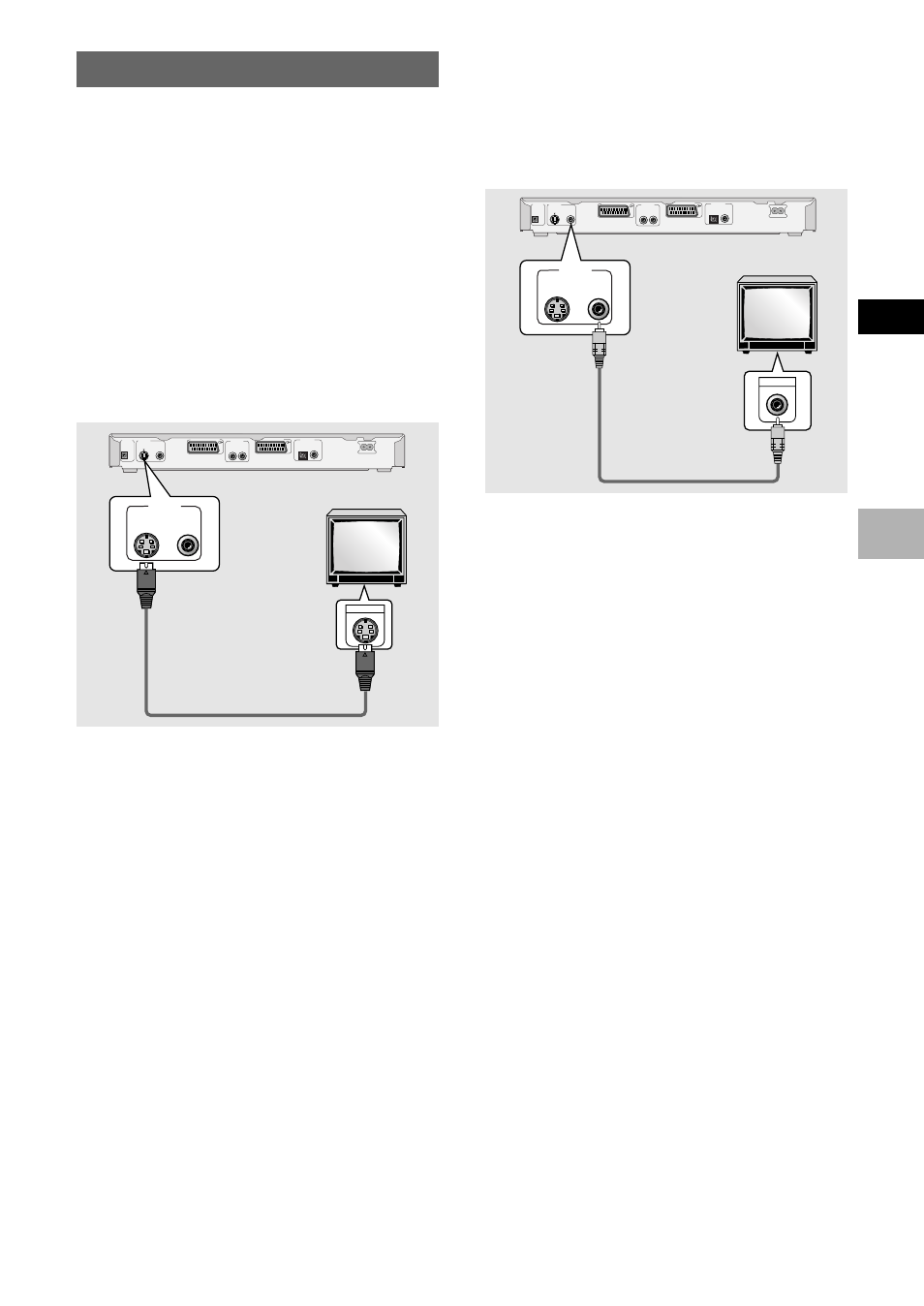

S-VIDEO OUT
• Faça as conexões do S-Video com um televisor ou
monitor com entrada para S-video para produzir uma
imagem de vídeo de alta qualidade.
• Utilize um cabo de S-vídeo (não fornecido) para
conectar a tomada S-VIDEO OUT no aparelho à
entrada de S-vídeo no televisor ou monitor.
VIDEO OUT
• Faça as conexões de vídeo composto a um televisor ou
monitor padrão com uma tomada de entrada de vídeo.
• Utilize o cabo de vídeo fornecido para conectar a tomada
VIDEO OUT no aparelho à entrada de vídeo no televisor
ou monitor.
• Certifique-se de combinar a cor da cavilha com a da
tomada (amarelo).
Televisor ou monitor
Televisor ou monitor
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
VIDEO IN
VIDEO OUT
S
∞
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
S-VIDEO IN
VIDEO OUT
S
∞
