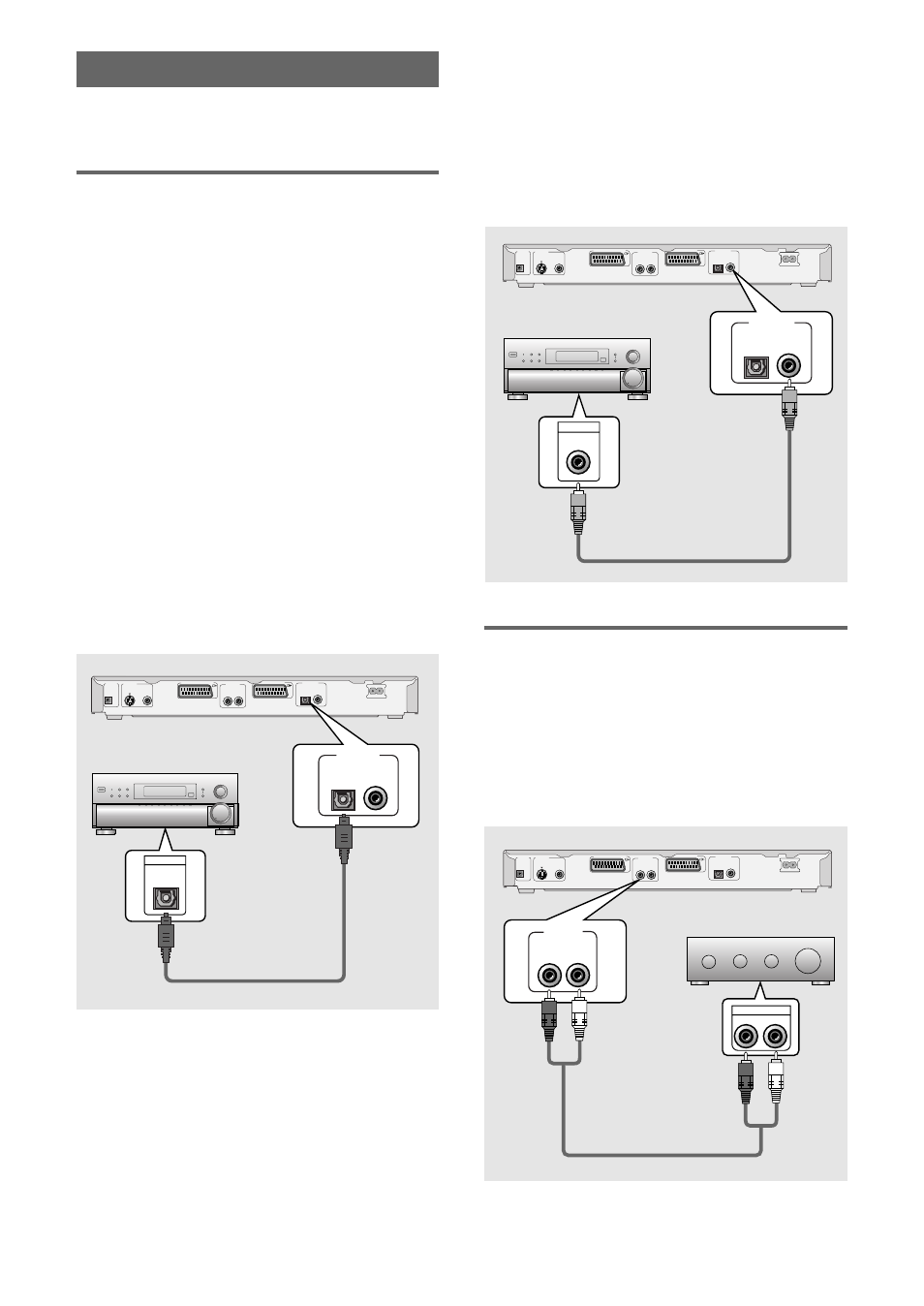

Conexões de áudio
Este aparelho comporta dois formatos de saídas digitais
(óptica e coaxial) e também uma saída de áudio
análoga.
Conexões de Áudio Digitais
Desfrute o áudio digital gravado em discos DVDs de
ambas as tomadas de saída digital coaxial e óptica.
Ao realizar conexões de áudio digitais, não realize
conexões em ambas as saídas digitais óptica e
digital para o mesmo componente.
Quando um DVD gravado em Dolby Digital, DTS, MPEG
é carregado, ocorrerão ruídos se tiverem sido feitas
conexões via tomada de áudio digital para um receptor
ou amplificador que não possa decodificar uma
corrente de bit digital Dolby Digital, DTS ou MPEG.
Neste caso, certificar-se de regular o ajuste de áudio
Setup Navigator para melhor reflectir o tipo de sistema
utilizado (página 19). Adicionalmente, os ajustes de
áudio digital podem ser ajustados manualmente no ecrã
Setup menu Audio 1 (páginas 26 e 27).
DIGITAL OUT OPTICAL
O sinal digital é transmitido como um pulso de luz
através de um cabo de fibra óptica.
• Use-o para conectar um amplificador ou receptor AV
com um decodificador Dolby Digital, DTS ou MPEG
acoplado.
• Use um cabo de fibra óptica (não fornecido) para
conectar a DIGITAL OUT OPTICAL (saída digitai
óptica) no aparelho na entrada óptica digital de um
amplificador ou receptor AV. Conexão de áudio analógica
• Faça as conexões de áudio analógicas a um
amplificador ou receptor estereofónicos.
• As conexões de áudio analógicas podem também ser
feitas a um televisor ou monitor com tomadas de
entrada estereofónicas.
• Use o cabo de áudio fornecido para conectar o AUDIO
OUT do aparelho à entrada de áudio do amplificador
ou receptor.
• Ao fazer as conexões de áudio analógicas, certifique-
se de combinar a cor das cavilhas com a das tomadas
(vermelho e branco).
DIGITAL OUT COAXIAL
O sinal digital é transmitido electronicamente através
dum cabo coaxial.
• Use-o para conectar a um amplificador AV ou
receptor com decodificador Dolby Digital, DTS ou
MPEG embutido.
• Use cabo coaxial (não fornecido) para conectar a
DIGITAL OUT COAXIAL (saída digitai coaxial) do
aparelho na entrada digital coaxial do amplificador ou
receptor AV.
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
DIGITAL IN
DIGITAL OUT
OPTICAL COAXIAL
Amplificador AV ou receptor
com decodificador Dolby Digital,
DTS ou MPEG embutido
Amplificador AV ou receptor
com decodificador Dolby Digital,
DTS ou MPEG embutido
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
DIGITAL IN
DIGITAL OUT
OPTICAL COAXIAL
Amplificador ou receptor
estereofónicos
VIDEO OUT CONTROL
IN
AUDIO OUT AV CONNECTOR 1 (RGB)-TV
R L
DIGITAL OUT
OPTICAL COAXIAL AC IN S
AV CONNECTOR 2
AUDIO IN
L R
AUDIO OUT
R L
