! Si le mode [Antenna Control] est réglé sur
[
Power], l
’antenne du véhicule peut uni-
quement être escamotée ou éteinte lorsque
le contacteur d
’allumage est éteint (ACC
OFF).
! Ne connectez pas ce câble au terminal de
commande du système des amplificateurs
extérieurs de puissance.
! Assurez-vous de ne pas utiliser ce câble
comme câble d
’alimentation pour l’an-
tenne automatique ou l
’amplificateur d’an-
tenne. Un telle connexion pourrait causer
un appel de courant excessif et un mauvais
fonctionnement.
Remarque concernant le câble bleu/
blanc
! Lorsque le contacteur d’allumage est sur
marche (ACC ON), un signal de commande
est émis par le biais du fil bleu/blanc. Rac-
cordez-le à une borne de commande à dis-
tance du système d
’amplificateur de
puissance externe (max. 300 mA 12 V CC).
Le signal de commande est émis par le
biais du fil bleu/blanc, même si la source
audio est désactivée.
! Ne connectez pas ce câble au terminal de
commande du relais d
’antenne automa-
tique ou au terminal de commande d
’ali-
mentation de l
’amplificateur d’antenne.
! Assurez-vous de ne pas utiliser ce câble
comme câble d
’alimentation pour les am-
plificateurs extérieurs. Un telle connexion
pourrait causer un appel de courant exces-
sif et un mauvais fonctionnement.

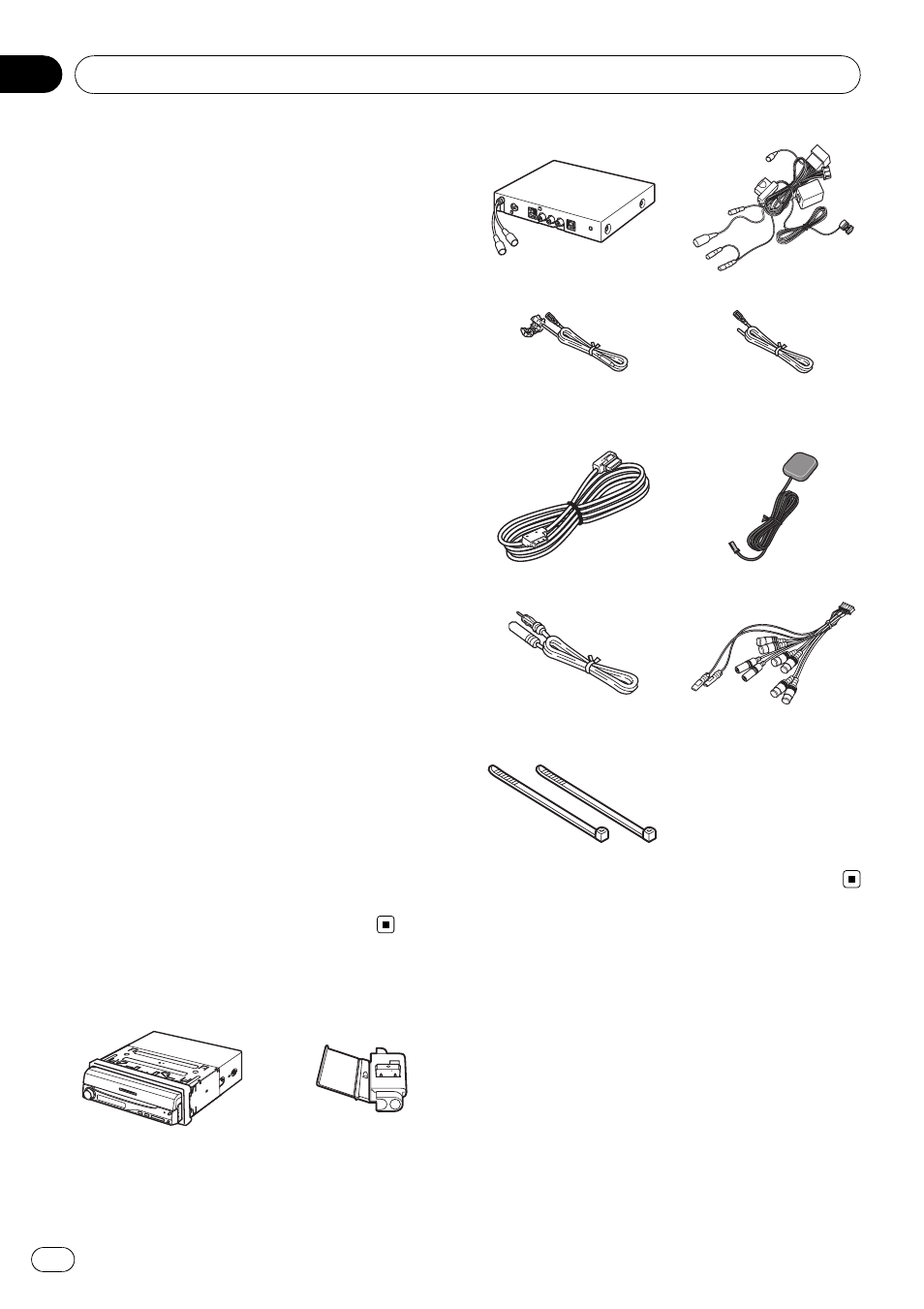

Pièces fournies
L
’unité d’affichage
Connecteur
L
’unité déportée
Cordon d
’alimentation
Câble de rallonge
(pour signal de marche
arrière)
Câble de rallonge
(pour signal de vitesse)
Câble 30 broches
Antenne GPS
Cordon-rallonge de câble
d
’antenne
Connecteur RCA
Attache
