Page 172: Inbouwen van de verborgen eenheid

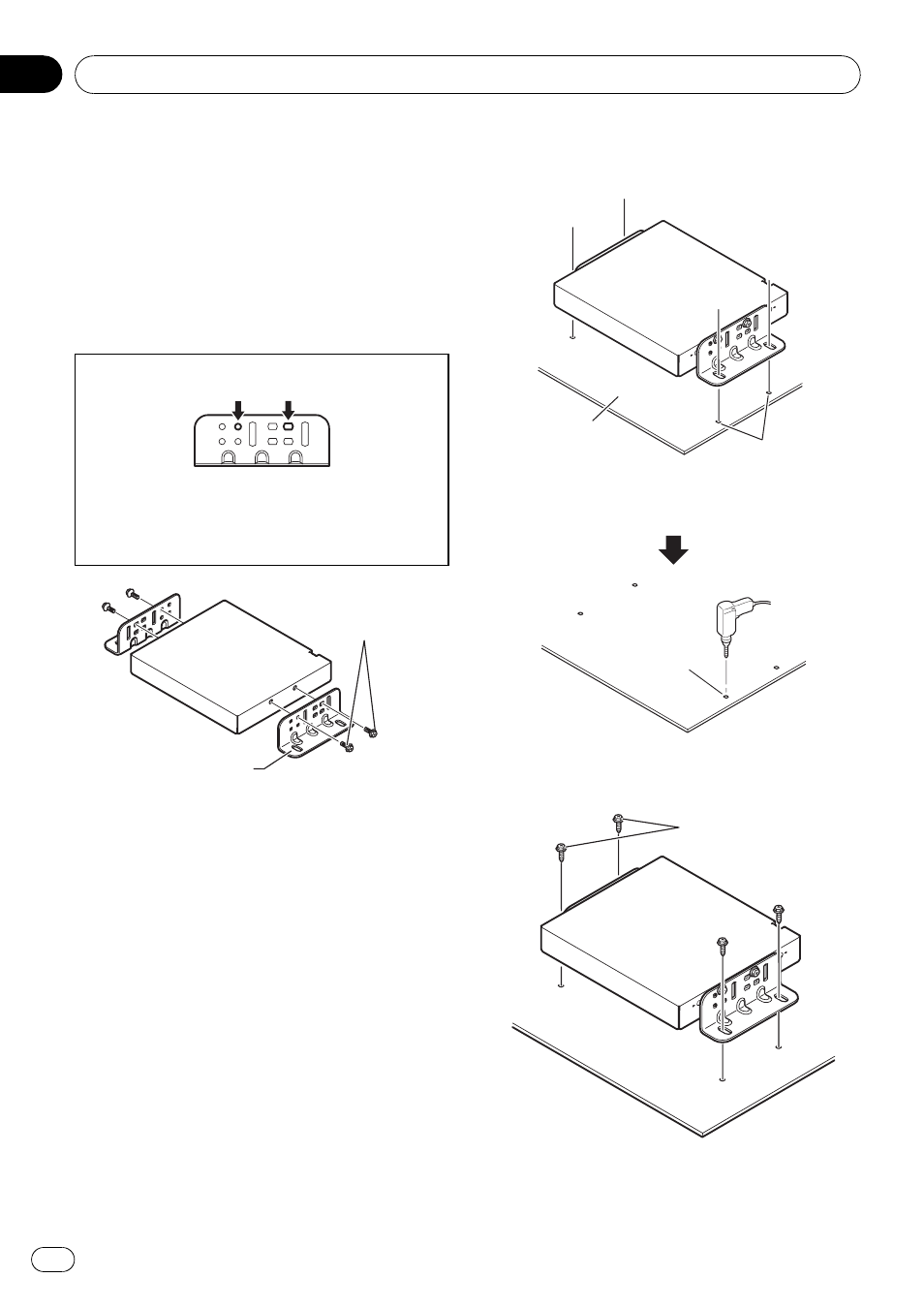

Inbouwen van de verborgen
eenheid
1
Verbind de zijbeugels met de verbor-
gen eenheid.
Wanneer de verborgen eenheid wordt inge-
bouwd op de vloer of het installatiepaneel
onder de passagiersstoel, etc., dienen de zij-
beugels met de eenheid te worden verbonden.
Gebruik de volgende gaten in de zijbeugels.
Als de standen van de zijbeugels zijn veranderd in
een parallelstand kunt u ook andere gaten gebruiken
die samenvallen met de gaten in de verborgen een-
heid.
Schroef met
afdichtring
(4 mm × 8 mm)
Zijbeugel
Gebruik het installatiepaneel, wanneer de ver-
borgen eenheid wordt ingebouwd onder de
passagiersstoel.
2
Bepaal de installatieplaats en boor de
gaten.
Markeer de
plaatsen waar de
gaten moeten
worden geboord.
Installatiepaneel
Boorgaten van
tussen 4 mm
en 4,5 mm
in diameter.
3
Zorg voor een stevige bevestiging
m.b.v. zelftappende schroeven.
Zelftappende schroef
(6 mm × 16 mm)
Inbouwen
Nl
172
Hoofdstuk
04
