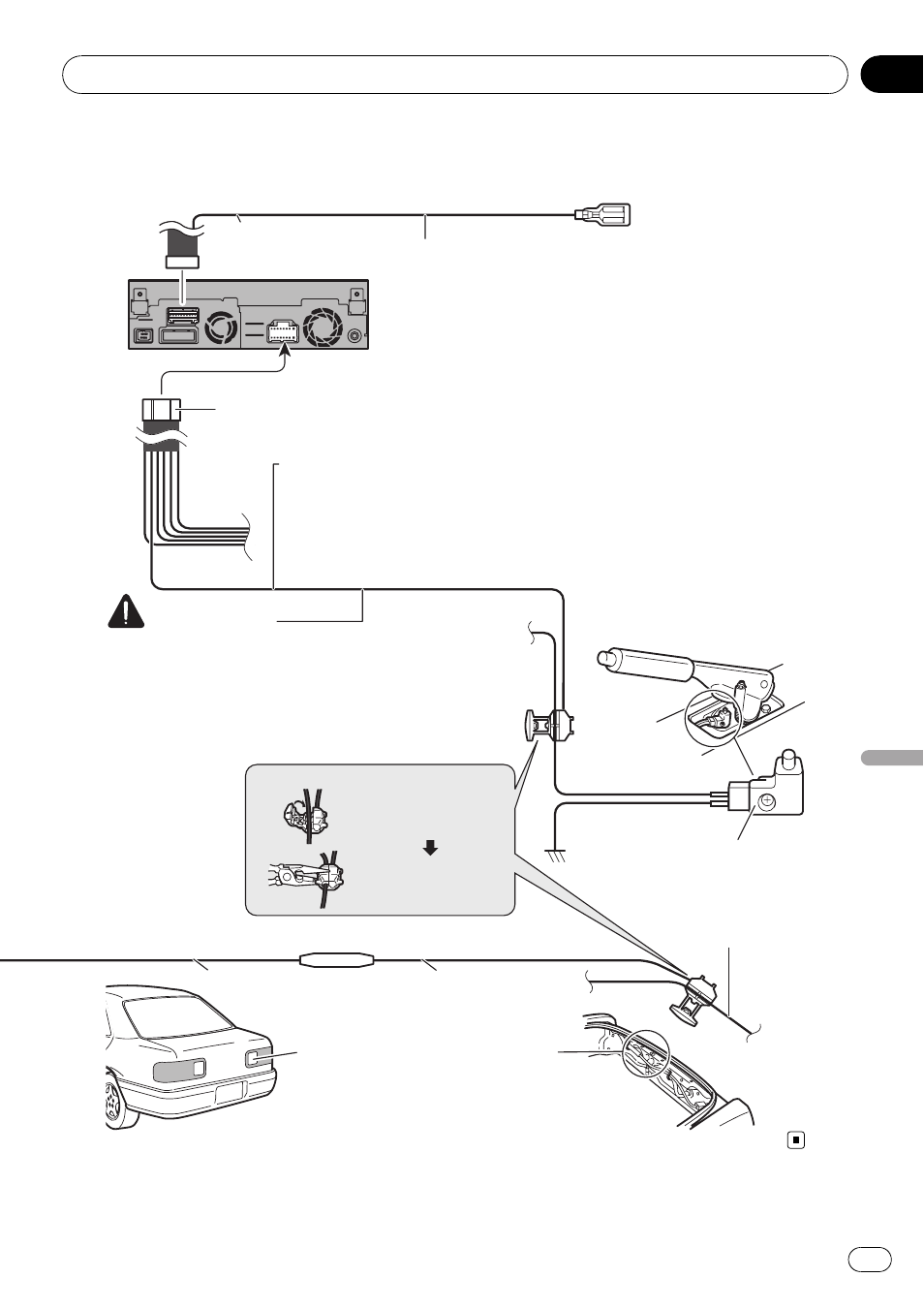

Verde chiaro (PARKING BRAKE)
Usato per individuare lo stato attivato/disattivato del freno a mano. Questo cavo
deve essere collegato al lato alimentazione dell’interruttore freno a mano.
Se questo collegamento viene eseguito erroneamente o viene omesso,
alcune funzioni del sistema di navigazione non possono essere usate.
Controllare la posizione della
lampada di retromarcia sul veicolo
(quella che si illumina quando la leva
del cambio è in retromarcia [R]) e
trovare il cavo della lampada di
retromarcia nel bagagliaio.
Cavo di prolunga
(per segnale retromarcia) 5 m
Cavo della lampada
di retromarcia
Metodo di collegamento
Fissare il cavo.
Fissare saldamente
con pinze a punta.
IL CAVO VERDE CHIARO VERSO IL CONNETTORE DI
ALIMENTAZIONE È PROGETTATO PER RILEVARE LO
STATO DI PARCHEGGIO E DEVE ESSERE COLLEGATO AL
LATO ALIMENTAZIONE DELL’INTERRUTTORE FRENO A
MANO. UNA CONNESSIONE O UN USO IMPROPRIO DI
QUESTO CAVO PUÒ VIOLARE LE LEGGI APPLICABILI E
PUÒ CAUSARE GRAVI LESIONI E DANNI.
AVVERTENZA
Giallo/Nero (GUIDE ON)
Quando si combina questo sistema di navigazione con l’altra unità
audio Pioneer per il veicolo, se lo stereo del veicolo ha dei cavi
giallo/nero, collegarli a questi cavi. In tal modo, lo stereo del veicolo
viene automaticamente reso muto per ridurre il volume dello stereo
del veicolo quando;
— viene emesso l’audio guida.
— il telefono cellulare viene utilizzato tramite l’adattatore
Bluetooth.
Resistore fusibile
30 cm
Lato massa
Interruttore freno a mano
Lato alimentazione
L’unità display
Cavo di alimentazione
Collegamento del sistema
