Installation de l
’unité déportée

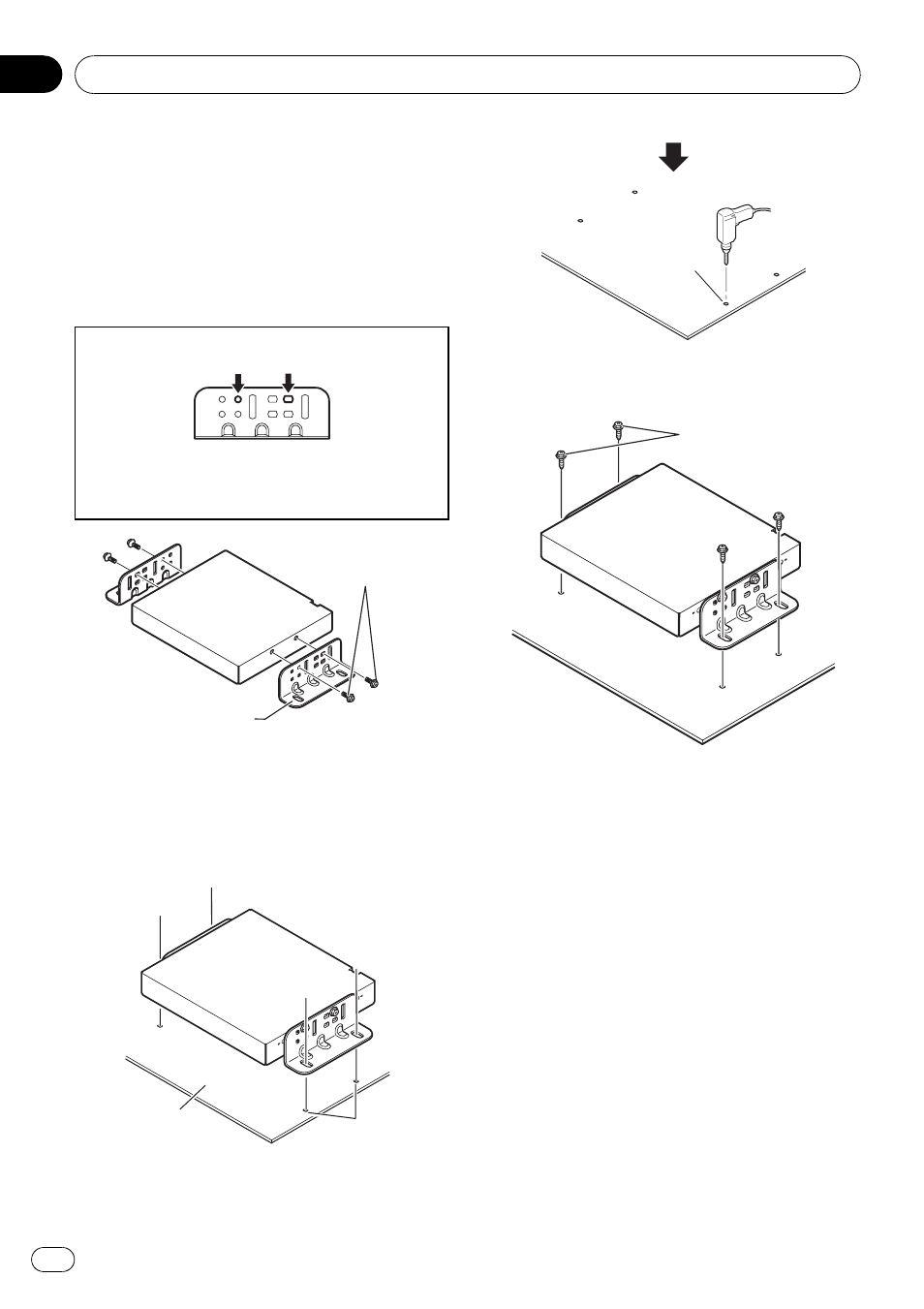

1 Fixez les supports latéraux sur l
’unité
déportée.
Lorsque l
’unité déportée est installée sur le
plancher ou le panneau d
’installation sous le
siège passager, etc., les supports latéraux doi-
vent être fixés à l
’unité.
Utilisez les trous suivants dans les supports latéraux.
Si les supports latéraux sont glissés parallèlement,
vous pouvez également utiliser d
’autres trous qui cor-
respondent avec les trous de l
’unité déportée.
Support latéral
Vis à collerette
(4 mm × 8 mm)
Lorsque l
’unité déportée est installée sous le
siège passager, etc., utilisez le panneau d
’ins-
tallation.
2 Choisissez la position d
’installation, et
percez les trous.
Panneau
d’installation
Marquez les
positions pour
le perçage des
trous.
Percez des trous
de 4 mm et
4,5 mm de dia
mètre.
3 Assurez le maintien solidement à l
’aide
des vis auto-taraudeuses.
Vis auto-taraudeuses
(6 mm × 16 mm)
Montage DIN avant/arrière
L
’unité d’affichage peut être convenable in-
stallé en choisissant soit la méthode habi-
tuelle de montage par
“l’avant” (montage DIN
avant), soit la méthode de montage par
“l’ar-
rière
” (montage DIN arrière faisant appel aux
perçages filetés de chaque côté du châssis).
Pour les détails, reportez-vous aux méthodes
d
’installation illustrées suivantes.
Avant d
’installer l’unité
% Retirez le cadre et le support.
Étirez le haut et le bas de le cadre vers l
’exté-
rieur pour la retirer. Puis desserrez les vis
(2 mm × 3 mm) pour retirer la support.
Installation
Fr
112
Section
04
