Page 142: Installazione dell ’unità a scomparsa

! Accertarsi di installare l’unità a scompar-
sa sul pavimento con il lato della serigra-
fia rivolto verso l
’alto. Il sistema di
navigazione funzionerà correttamente sol-
tanto in questa posizione.
Installazione dell
’unità a
scomparsa
1

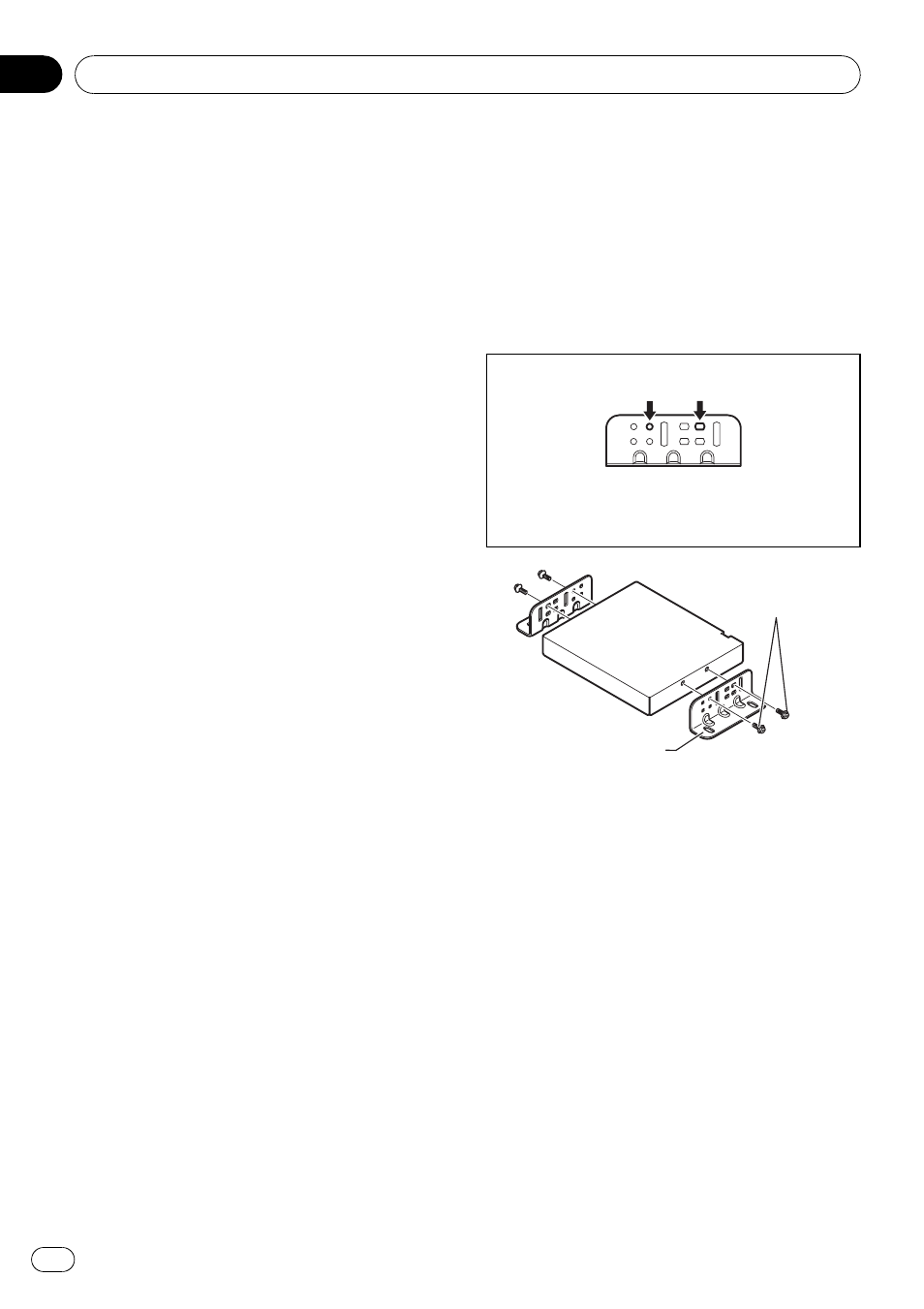

Fissare le staffe laterali all
’unità a scom-
parsa.
Quando l
’unità a scomparsa è installata sul
pavimento o la scheda di installazione sotto il
sedile del passeggero, ecc., le staffe laterali
devono essere fissate all
’unità.
Usare i seguenti fori nelle staffe laterali.
Se le posizioni delle staffe laterali vengono traslate in
parallelo, si possono anche usare altri fori che corri-
spondono con i fori nell
’unità a scomparsa.
Vite con testa
a rondella
(4 mm × 8 mm)
Staffa laterale
Quando l
’unità a scomparsa è installata sotto
il sedile del passeggero, ecc., usare la scheda
di installazione.
Installazione
It
142
Sezione
04
